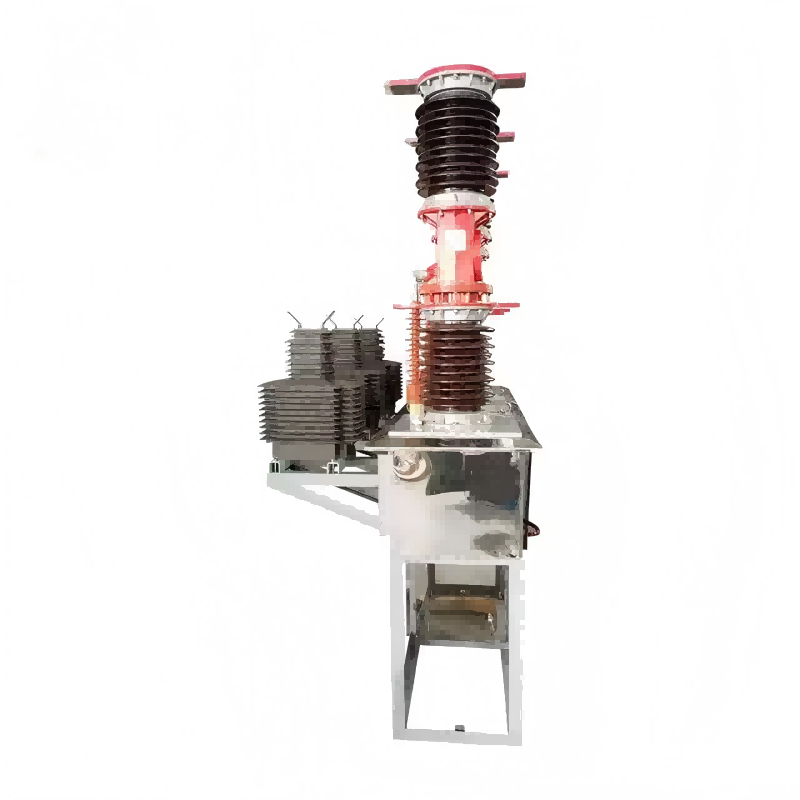

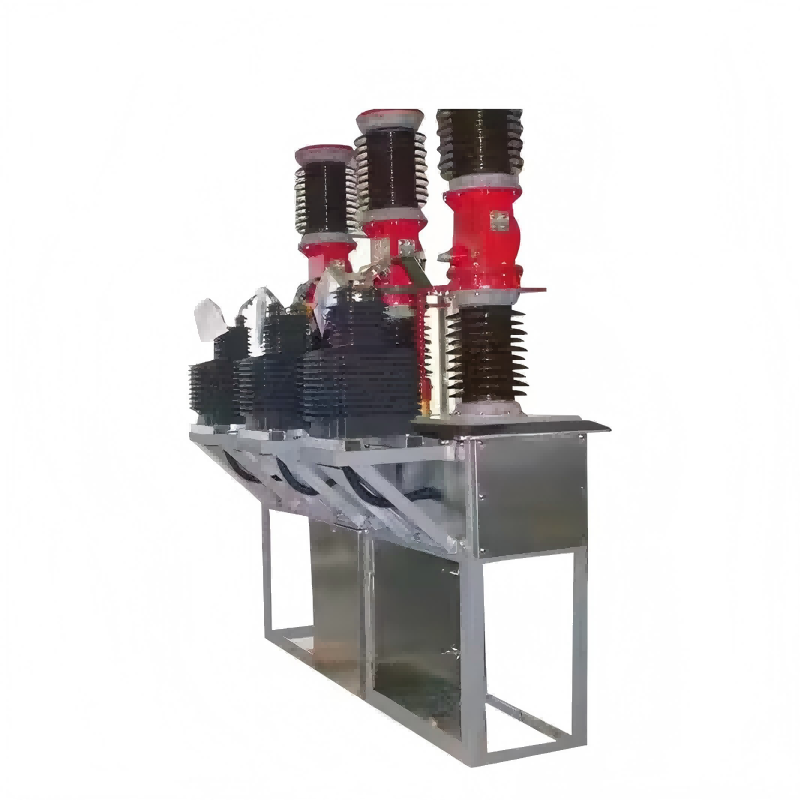

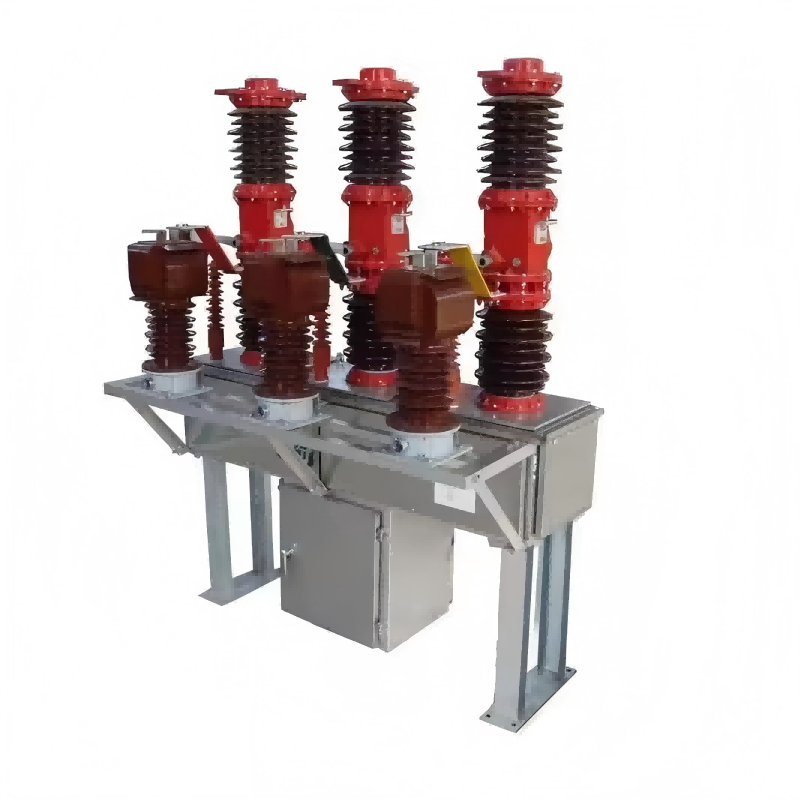

Transformatör ile üç fazlı yüksek voltaj 35kV 40.5kV vakum devre kesici

Lugao'nun bağımsız olarak geliştirilmiş ve üretilen üç fazlı yüksek voltaj 35kV 40.5kV vakum devre kesicisi, transformatöre sahip güç dağıtım ağları için uygundur, güç şebekesinin güvenli çalışmasını sağlar ve kısa devre koruması sağlar. İyi bir sızdırmazlık performansı vardır ve kurulumu ve bakımı kolaydır. Yurtiçinde ve yurtdışında müşteriler tarafından övüldü.

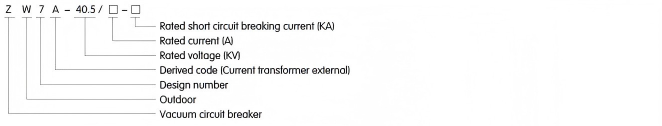

modeli:ZW7-40.5

Talep Gönder

Ürün Açıklaması

Ürün Giriş

ZW7-40.5 Serisi dış mekan yüksek voltajlı vakum devre kesicileri, 50 Hz'de çalışan üç fazlı güç sistemlerinde ve 40.5 kV nominal voltajda kullanılmak üzere tasarlanmıştır. Yük akımı, aşırı yük akımı ve kısa devre akımını ayırmak ve bağlamak için kullanılırlar.

Spesifikasyon

HAYIR.	Tanım			birim	veri
1	Nominal Voltaj			KV	40.5
2	Nominal yalıtım seviyesi	1 dakika güç frekansı dayanıklı voltaj	Kuru test	KV	95
		1 dakika güç frekansı dayanıklı voltaj	Islak test		80
		Yıldırım dürtüsü dayanıklı voltaj (zirve)			185
3	Değerlendirilmiş Akım			A	1250 ； 1600 ； 2500
4	Kısa devre kırma akımı olarak derecelendirilmiş			.	20 ； 25 ； 31.5
5	Nominal Çalışma Sırası				O-0.3S-CO- 180S-Co
6	Kısa devre kırma akım döngüsü			rastlamak	12
7	Nominal kısa devre kapanış akımı (tepe değeri)			.	50; 63; 80
8	Nominal Peak Dayanma Akım			.	50; 63; 80
9	Kısa devreye dayanıklı akım			.	20; 25; 31.5
10	Nominal Kısa Devre Süresi			S	4
11	Kontak Açma Mesafesi			Mm	22 ± 2
12	Kontak Açma Mesafesi			Mm	4 ± 1
13	Ortalama yolculuk hızı			M/S	1.5 ± 0.2
14	Ortalama kapanış hızı			M/S	0.7 ± 0.2
15	İletişim Kapatma Sıçrama Süresi			MS	≤2
16	Üç fazlı ana kesici (Sub) Anahtarlama Senkronizasyon Süresi Farkı			MS	≤2
17	Kapanış Süresi			MS	≤150
18	Gezi süresi			MS	≤60
19	Mekanik ömür			rastlamak	10000
20	Nominal çalışma voltajı - Yardımcı devrenin voltajı			V	DC110 / 220 AC110 / 220
21	Her faz devresinin DC direnci (transformatör hariç)			Bebek	≤100
22	Ağırlık			KİLOGRAM	800
