Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkası Ana Ünite Kompakt Hücre

Bu Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkalı Ana Ünite Kompakt Şalt Cihazı, Lugao'nun amiral gemisi ürünüdür. Tamamen yalıtılmış, bakım gerektirmeyen bir tasarıma sahip olup, dünya çapında 12kV, 24kV ve 36kV güç şebekeleri için güç dağıtımı sağlayabilir. Bu halka ana ünite aynı zamanda CE, ISO ve IEC gibi uluslararası sertifikalara da uygundur. Profesyonel bir elektrik şalt donanımı tedarikçisi olarak Lugao'nun SF6 yalıtımlı şalt donanımı, tüm yüksek gerilim bileşenlerini dış ortamdan tamamen izole eder. Metal mahfazalı yapısı, yer altı trafo merkezlerinden kıyı tesislerine kadar en zorlu koşullar altında güvenli çalışmayı sağlar.

Ana teknik parametreler

Tipik Şema Diyagramı:

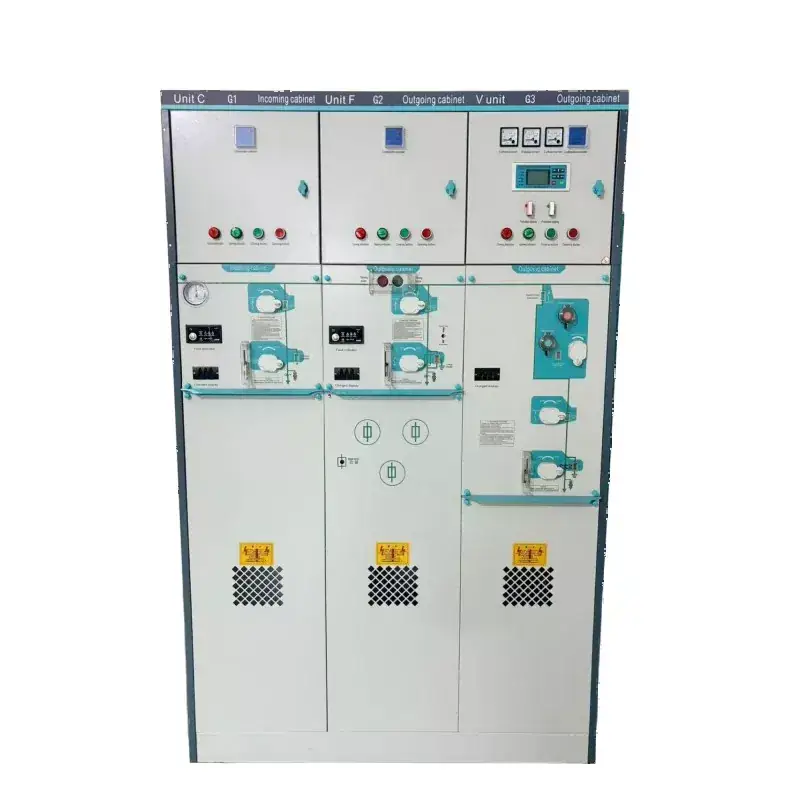

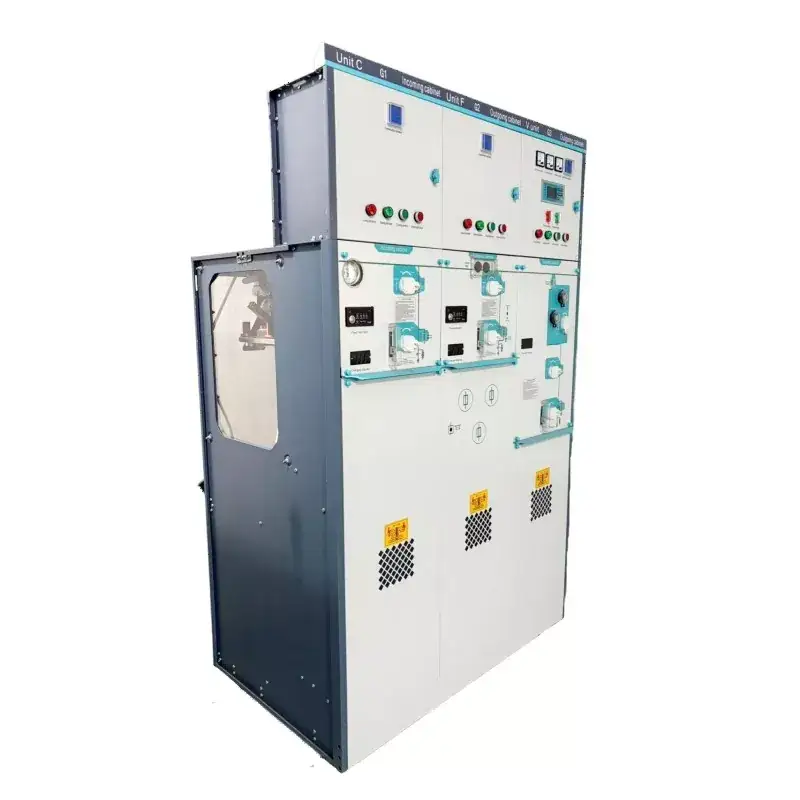

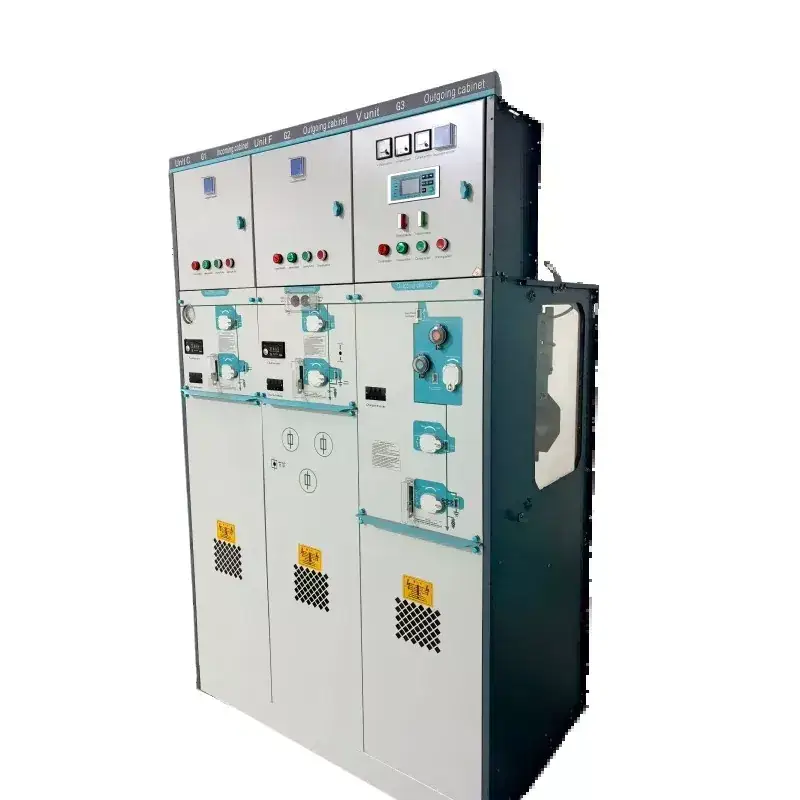

Ürün detayları:

Bu halka ana ünitesini benzersiz kılan nedir?

1. Gerçek Tam Yalıtım Tasarımı

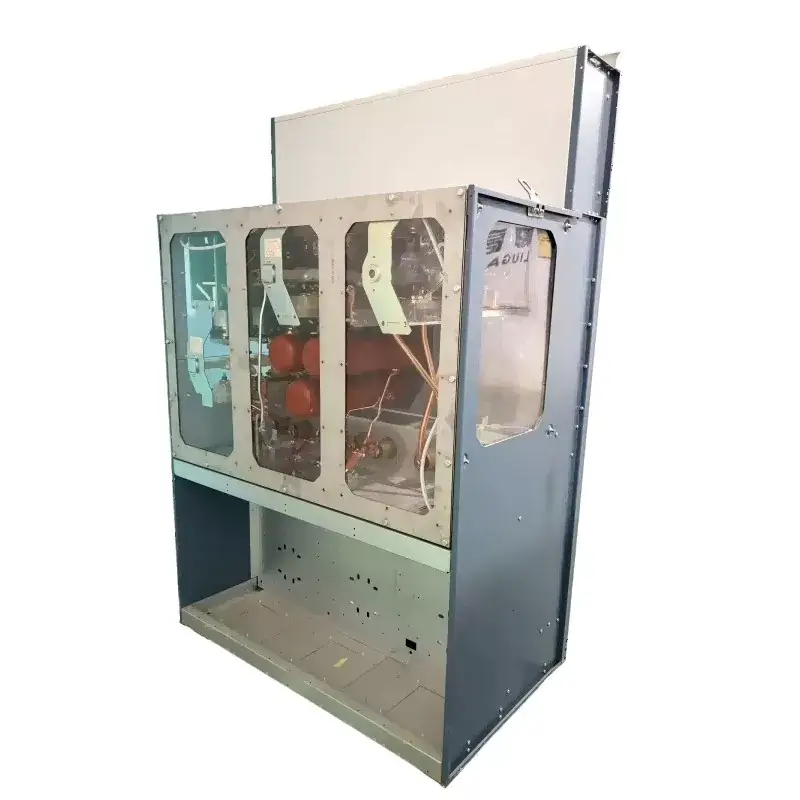

Geleneksel hava yalıtımlı şalt cihazlarının aksine, Lugao'nun Orta Gerilim SF6 Tam Yalıtımlı Yalıtımlı Elektrik Halkalı Ana Ünite Kompakt Şalt Donanımı, tamamen kapalı bir paslanmaz çelik tankta lazer kaynaklı teknoloji kullanılarak üretilmektedir. Yük anahtarları, vakumlu devre kesiciler, topraklama anahtarları ve ana baralar dahil olmak üzere tüm canlı bileşenler SF6 gazıyla tamamen yalıtılmıştır. Bu gaz yalıtımlı şalt cihazı, nem ve yoğuşma, toz ve havadaki kirleticiler gibi zorlu ortamlara tamamen dayanıklı, yüksek koruma derecesine sahiptir.

2. Kompakt Tasarım, Küçük ve Zarif Boyut: Bu kompakt şalt sistemi zemin alanını önemli ölçüde azaltır. Modüler tasarımı, küçük bir kaplama alanını korurken çeşitli konfigürasyon seçeneklerine olanak tanır; bu da onu yer altı güç dağıtım ağları, kompakt trafo merkezleri ve alanı kısıtlı endüstriyel tesisler için uygun hale getirir.

3. Bakım Gerektirmeyen Çalışma: Bu tamamen yalıtılmış şalt sistemi, yüksek gerilim bileşenlerinin rutin bakım ihtiyacını ortadan kaldırır. Bu nedenle, SF6 yalıtımlı bu şalt cihazının 30 yıllık tasarım ömrü boyunca gaz takviyesine ihtiyacı yoktur.

Mevcut Yapılandırmalar

Bu Orta Gerilim SF6 Tamamen Yalıtımlı Yalıtımlı Elektrik Halkalı Ana Ünite Kompakt Şalt Cihazı, farklı uygulama gereksinimlerini karşılamak için çeşitli fonksiyonel modülleri barındırır ve belirli müşteri ihtiyaçlarına göre esnek konfigürasyona olanak tanır:

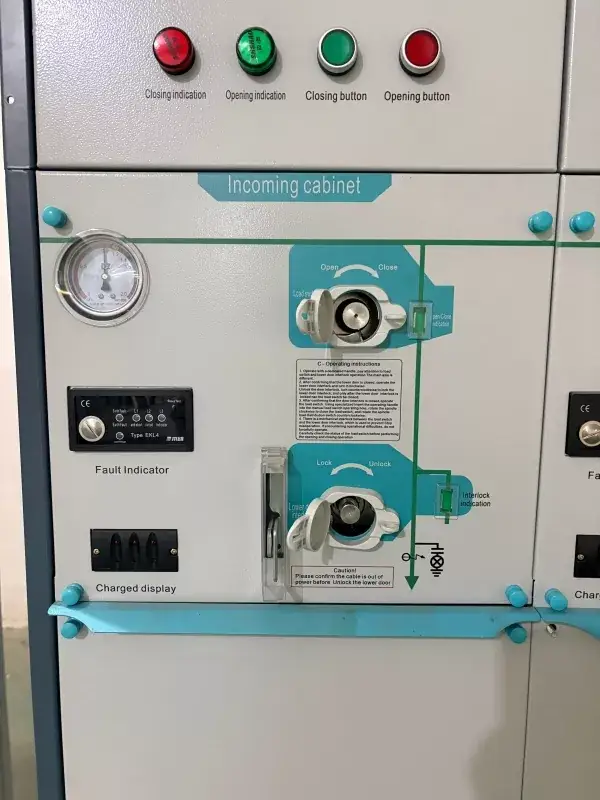

1.  C Modülü – Yük Anahtarı Ünitesi

   Üç konumlu bir yük anahtarına sahiptir (topraklama-kırma)

   Transformatör koruması ve kablo anahtarlama işlemleri için tasarlanmıştır

   Kırılma konumu entegre bir gözlem penceresi aracılığıyla görülebilir

2. F Modülü – LBS-Sigorta Kombinasyon Ünitesi

   Yük anahtarını sigorta tabanlı korumaya entegre eder

   Tetik pimi mekanizması aracılığıyla üç fazlı açma işlevselliği sağlar

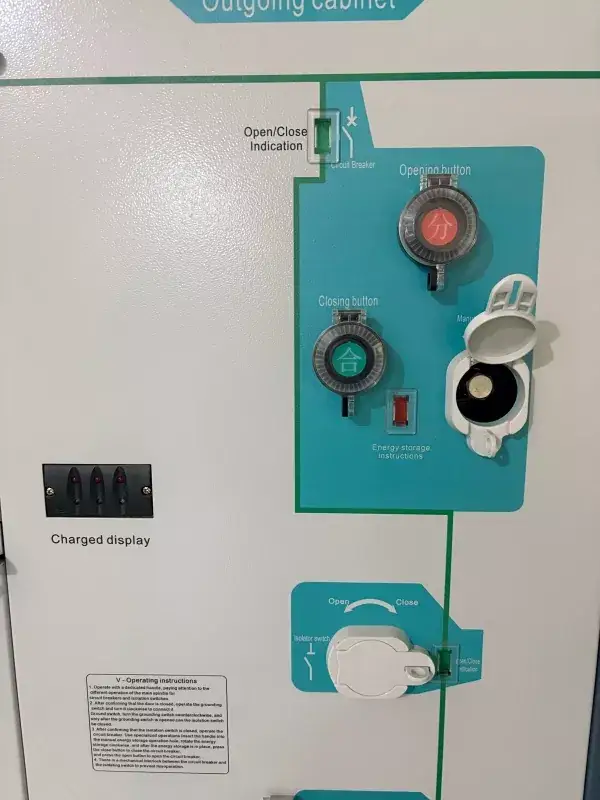

3. V Modülü – Vakumlu Devre Kesici Ünitesi

   Kabloların ve transformatörlerin korunması için bir vakumlu devre kesici kullanır

   Sık anahtarlama işlemleri gerektiren uygulamalar için uygundur

   İsteğe bağlı entegre koruma rölesini destekler

4. D Modülü – Doğrudan Kablo Bağlantısı

   Herhangi bir anahtarlama aparatı gerektirmeden basit bir kablo bağlantısı sağlar

   Anahtarlamasız fiderler veya bara yükseltici uygulamaları için tasarlanmıştır

5. M Modülü – Ölçüm Birimi

   Ölçüm amaçlı gerilim ve akım transformatörleri ile donatılmıştır

Enstrümantasyon montajı için test terminalleri ve arayüzler içerir

Sıkça Sorulan Sorular (SSS)

Soru 1: Halka ana ünitesi nedir?

Cevap 1: Bu Orta Gerilim SF6 Tam Yalıtımlı Mühürlü Elektrik Halkalı Ana Ünite Kompakt Şalt Cihazı, 12kV, 24kV ve 36kV güç dağıtımına uygun, kompakt, gaz yalıtımlı bir şalt cihazıdır. Halka ana ünitesi, yük anahtarları ve vakumlu devre kesiciler de dahil olmak üzere tüm yüksek voltaj bileşenlerini yalıtan, SF6 gazı içeren tamamen kapalı bir paslanmaz çelik tank kullanır.

Soru 2: Bu halka ana ünitesi için hangi konfigürasyonlar mevcuttur?

Cevap 2: Bu kompakt şalt sistemi modüler konfigürasyonlar sunar:

Modül C: Kablo ve transformatör anahtarlaması için yük anahtarlama ünitesi

Modül F: Transformatör koruması için yük ayırıcı-sigorta kombinasyonu

Modül V: Sık çalıştırma için vakumlu devre kesici

Modül D: Anahtarlamasız besleyiciler için doğrudan kablo bağlantısı

Modül M: Gerilim ve akım transformatörlü ölçüm ünitesi

Soru 3: Bu halka ana ünitesi gelecekte genişletilebilir mi?

Cevap 3: Evet, gaz yalıtımlı bara konnektörleri kullanılarak ilave ring ana ünite modülleri bağlanabilir.

Soru 4:Hangi güvenlik özellikleri dahildir?

Cevap 4: Mekanik kilitlemeler, İç ark sınıflandırması, Basınç tahliyesi, Topraklama anahtarı.

Soru 5: Teslim süresi nedir?

Cevap 5:Standart konfigürasyonlar stoklarımızda mevcuttur; Kişiye özel modeller yaklaşık 20 gün sürmektedir. Acil ihtiyaçlarınız için lütfen danışınız.
