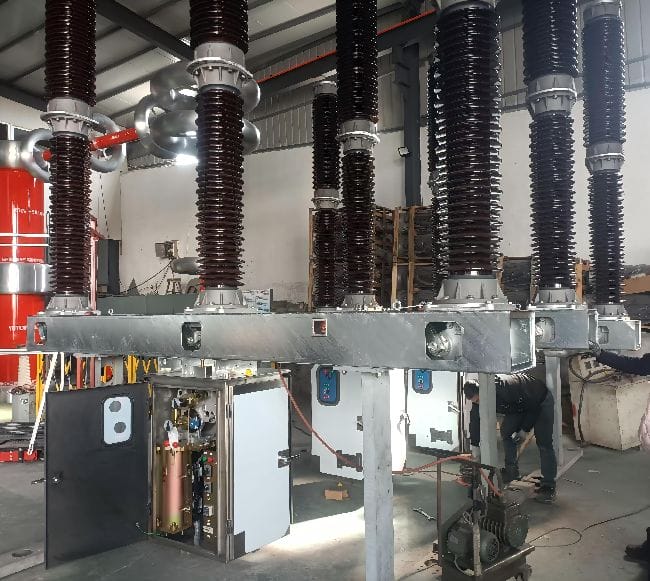

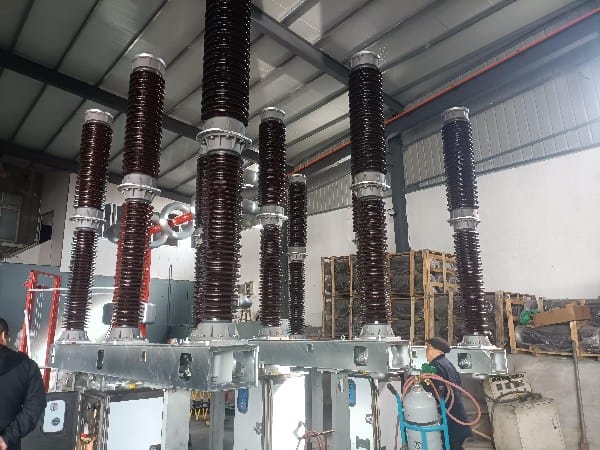

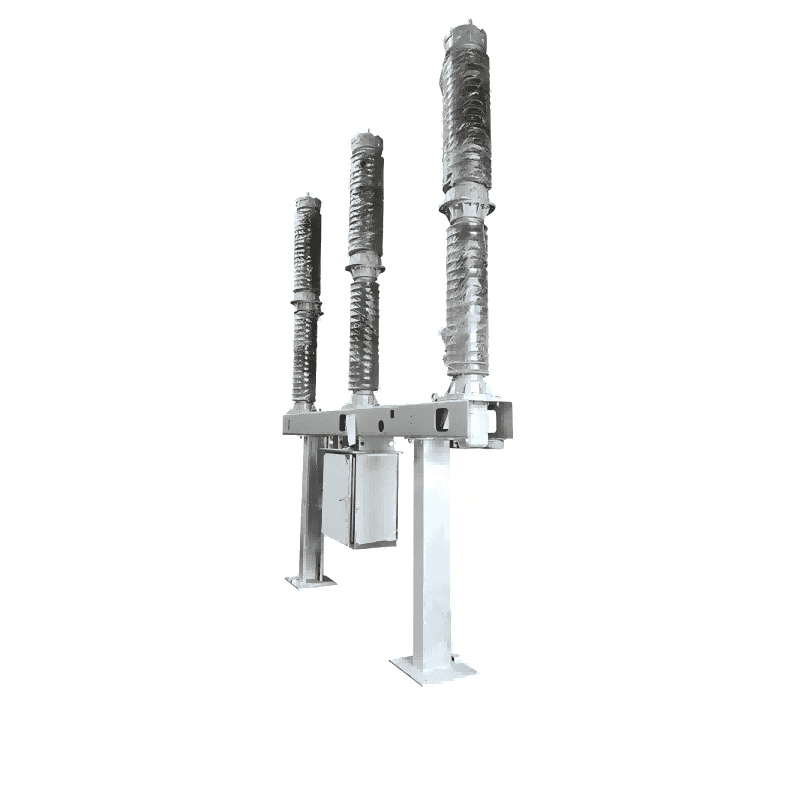

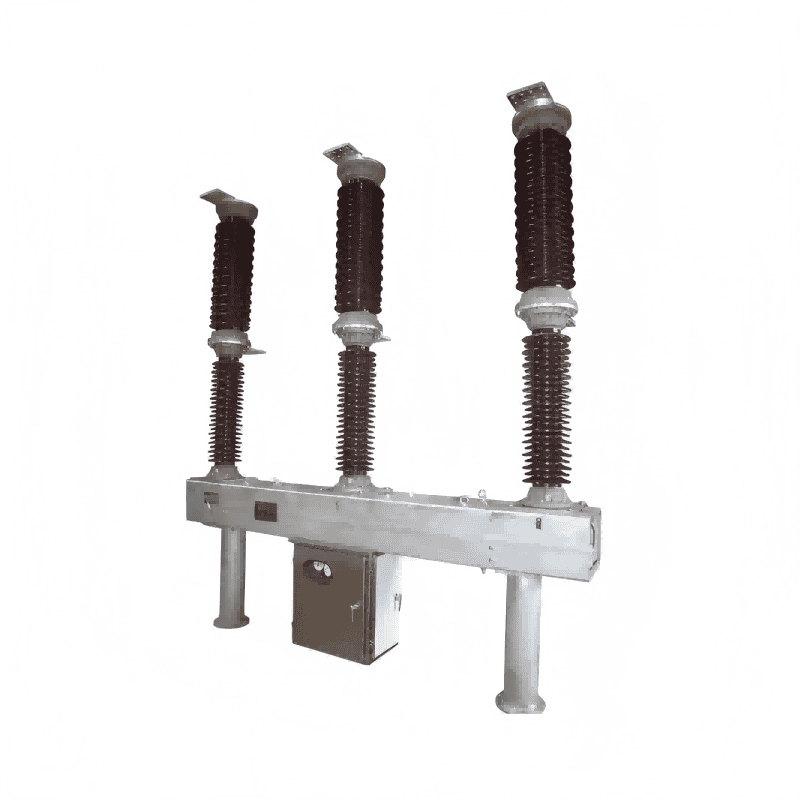

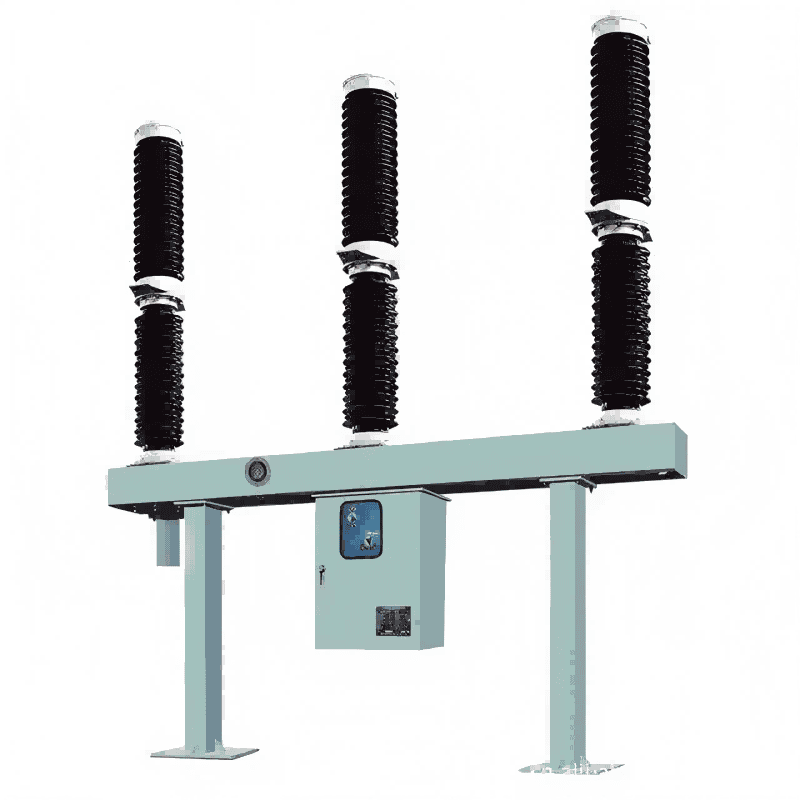

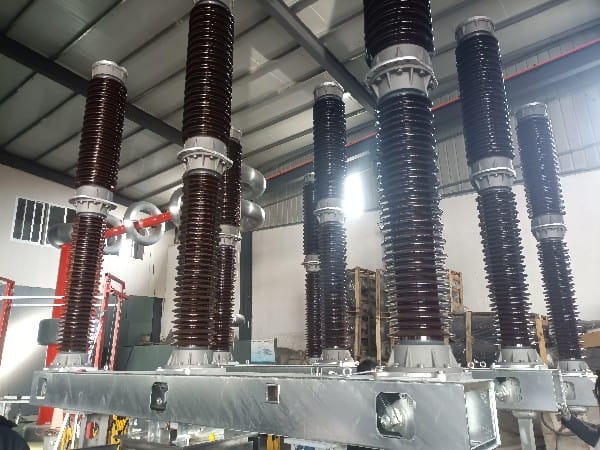

Yüksek Gerilim Üç Kutuplu 220kv 330kv sf6 Gazlı Devre Kesici

Lugao Güç Co, Ltd. Yüksek Gerilim Üç Kutuplu 220kv 330kv sf6 Gazlı Devre Kesici üretmeye adanmış özel bir atölyeye sahiptir. Tasarım teknolojisi sektör lideridir. LW serisi SF6 devre kesiciler, hem izolasyon hem de ark söndürme ortamı olarak kükürt hekzaflorür gazını kullanan, tek basınçlı ark söndürme odasını ve kendi kendine enerji veren ark söndürme teknolojisini kullanır. Ayrı bir ark söndürme odası, açma işlemi sırasında hava akışı oluşturarak arkı soğutur ve akımı keser.

Talep Gönder

Ürün Açıklaması

Ürün Tanıtımı

Yüksek Gerilim Üç Kutuplu 220kv 330kv sf6 Gazlı Devre Kesiciler, nominal akımı, arıza akımını veya anahtar hatlarını açmak veya kapatmak, güç iletim ve dağıtım sistemlerini korumak, kontrol etmek ve işletmek için kullanılan üç kutuplu/tek kutuplu AC 50Hz/60Hz dış mekan yüksek gerilim güç iletimi ve dönüştürme ekipmanıdır. Açma, kapatma ve hızlı otomatik tekrar kapama işlemlerini gerçekleştirebilirler. Nominal gerilimler 45kV ila 330kV arasında değişir ve çekirdek sistem, destek porselen burç, ark söndürme ünitesi, hidrolik/yaylı çalıştırma mekanizması ve akıllı yoğunluk kontrol cihazından oluşur. Bağımsız ark söndürme odası, arkı verimli bir şekilde soğutmak ve akımı kesmek için açma işlemi sırasında basınçlı hava akışı üretir. Tamamen kapalı gaz sirkülasyon tasarımı, çeşitli ortamlarda güvenilir çalışma sağlar. Basit bir yapıya, kolay ve hızlı bakıma, düşük güç tüketimine, düşük çalışma enerjisi gereksinimlerine, yüksek güvenilirliğe, kolay kuruluma ve düşük gürültüye sahiptirler.

Şartname

Tip	Dış mekan, porselen burç
Sıklık	50Hz/60Hz
Sistem çalışma voltajı	132kV
Nominal Gerilim	145kV/220kV/330kV
Çalıştırma sırası	O-0.3s-CO-3dk-CO
Açma bobini sayısı	2
Kapatma bobini sayısı	1
Yardımcı kişi sayısı:	10NA,10NC
Söndürme ortamı	SF6
Faz başına mola sayısı	1
Motorun tamamen boşalmış yay formunu tam şarjlı konuma şarj etmesi için geçen süre	<30Sc

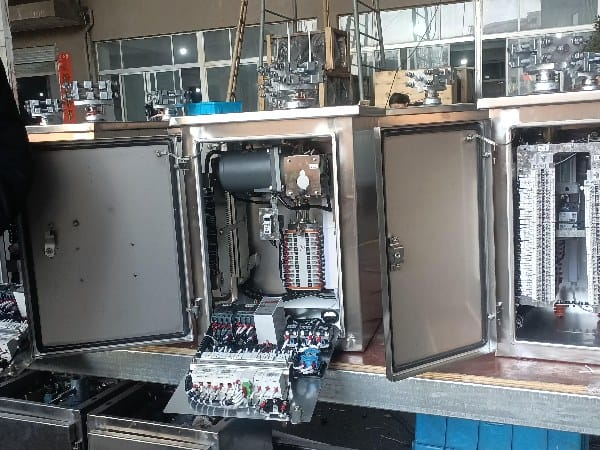

Çalıştırma mekanizması türü	Yay yüklemesi
Nominal güç frekansı dayanım voltajı (1000 m'den düşük rakımda)	325kV
Anma yıldırım darbesi dayanım gerilimi (1000m'den az yükseklikte)	750kV
Çalışma Mekanizması	Tek Kutuplu, Üç kutuplu
Sürünme yaşı mesafesi	31 mm/kV
Nominal kesme akımı	31,5kA/3Sn
Nominal normal Akım	3150A
Nominal kısa devre yapma akımı	80kA tepe
