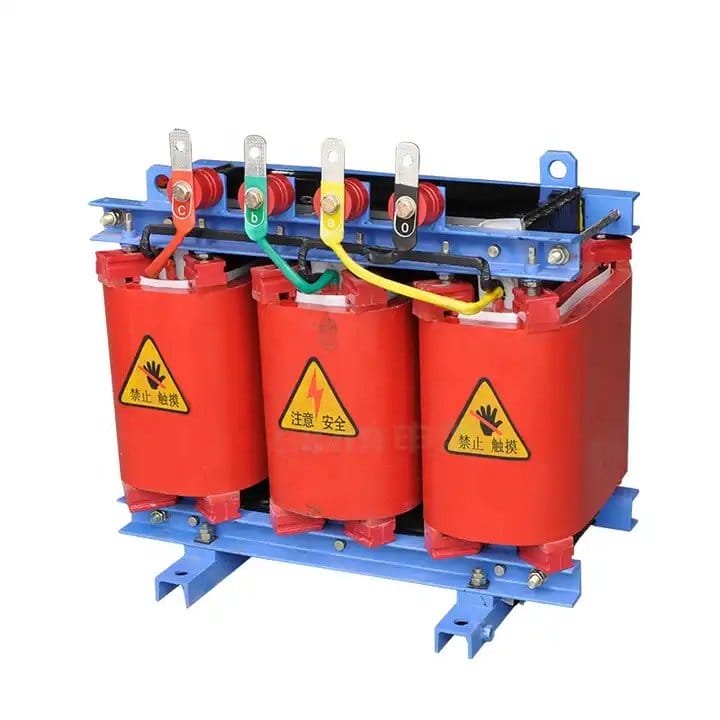

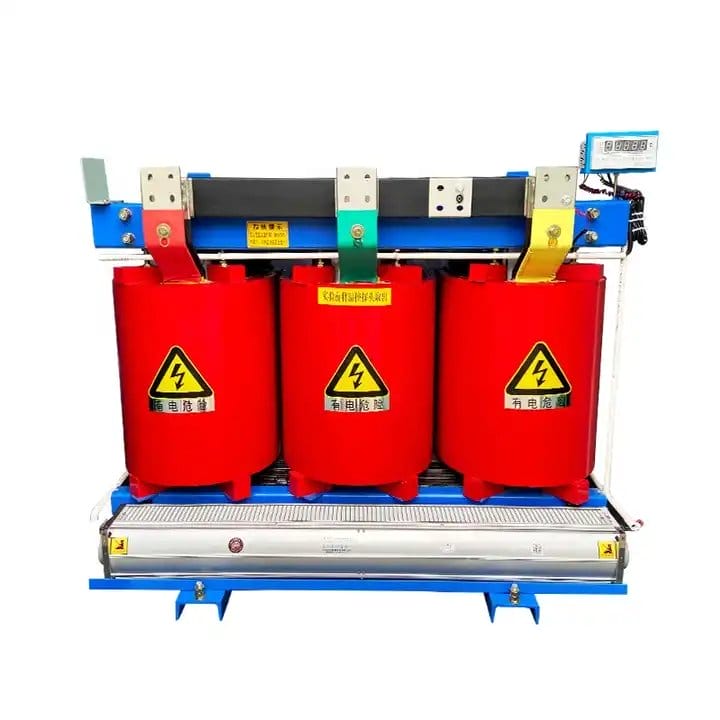

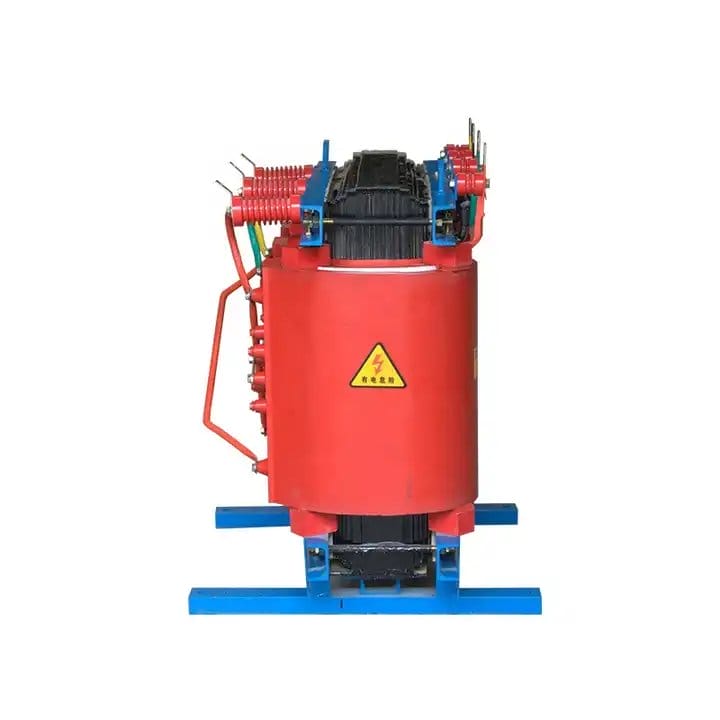

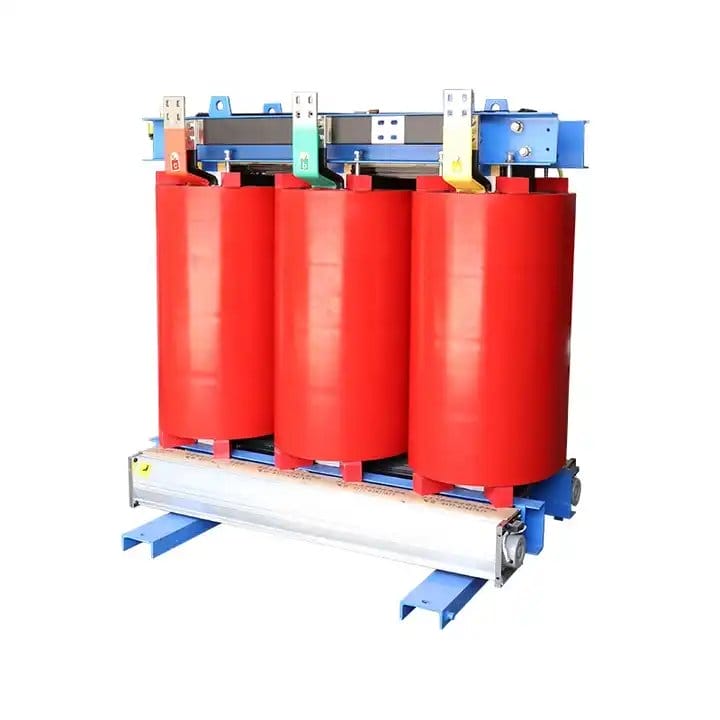

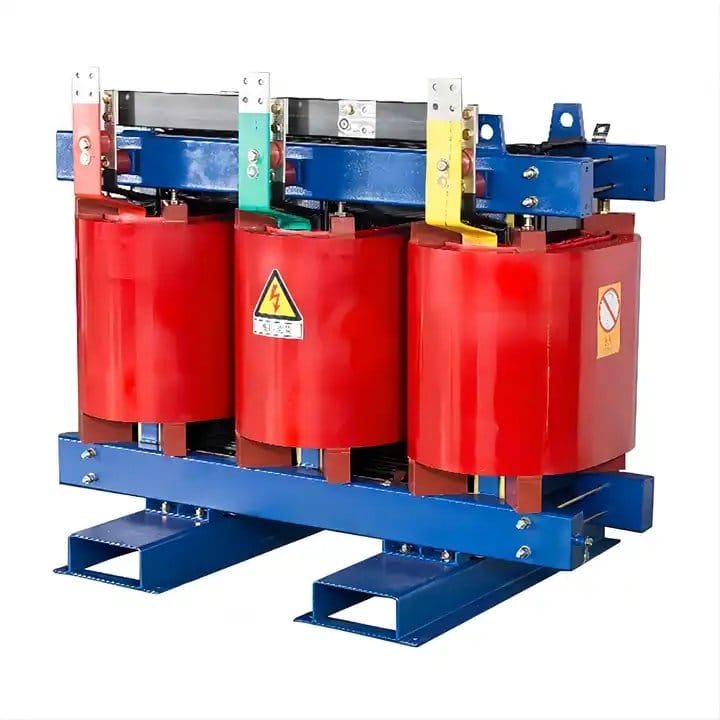

35KV Yüksek Frekans Telli Kuru Tip Güç Transformatörleri

Lu Gao, 35KV Yüksek Frekans Telli Kuru Tip Güç Transformatörleri Üreticileri arasında, IEC726 ve GB / T10228-1997 standartlarına uygun Kuru tip Transformatör, etkileyici özellikleriyle karakterize edilir. Bunlar arasında yalnızca düşük kayıp, kompakt ve hafif yapı değil, aynı zamanda minimum gürültü seviyesi, nem geçirmezlik, yüksek mekanik dayanıklılık, aleve dayanıklılık, sağlam aşırı yük kapasitesi ve düşük düzeyde kısmi deşarj da yer alıyor. Bu transformatörler, özellikle ağır yük merkezlerinde ve katı yangından korunma gerekliliklerinin bulunduğu yerlerde, güç iletim ve dağıtım sistemlerinde geniş çapta uygulanabilirlik bulur ve bu da onları çeşitli operasyonel ortamlar için çok yönlü ve güvenilir bir seçim haline getirir.

Talep Gönder

Ürün Açıklaması

Lu Gao kuru tip bir transformatördür Tedarikçiler, Kapsüllenmemiş bobin kuru tip transformatör, çok yönlü nitelikleriyle öne çıkıyor ve ek avantajla birlikte güvenlik, güvenilirlik, enerji verimliliği, yangından korunma ve patlama önleme özelliklerine güçlü bir vurgu yapıyor basit bakım. Kuru tip transformatörün etkinliği, titizlikle tasarlanmış bobin yapısı ve vakumlu emprenye işlemi süreciyle daha da artırılarak kısmi deşarja karşı bağışıklık sağlanır ve tüm raf ömrü boyunca yalıtım seviyelerinde herhangi bir düşüş önlenir. Hem Ulusal Mekanik ve Endüstriyel Büro hem de Ulusal Enerji Şirketi tarafından yürütülen sıkı yeterlilik süreçleri, kuru tip transformatörün ulusal standartlara uygunluğunu vurgulamaktadır.

Bu kuru tip transformatörün, katı yangına dayanıklılık gereklilikleri, değişken yükler, havalandırma eksikliği, kapalı alanlar, kir ve nem ile karakterize edilen zorlu ortamlara son derece uyumlu olduğu kanıtlanmıştır. Çok yönlülüğü, enerji santrali alanları, metro sistemleri, metalurji tesisleri, hastaneler, yüksek binalar, nakliye merkezleri, kalabalık yerleşim bölgeleri ve petrokimya endüstrileri, nükleer enerji santralleri ve nükleer denizaltılar gibi özel ortamlar gibi çeşitli ortamlara kadar uzanır. Özellikle enerji santrali alanlarında, Kapsülsüz bobinli kuru tip transformatör, güvenliğin, güvenilirliğin ve enerji verimliliğinin korunmasında çok önemli bir rol oynar ve bu da onu istasyonun altyapısının vazgeçilmez bir bileşeni haline getirir. Kuru tip transformatörün sağlam tasarımı ve kapsamlı özellikleri, onu çeşitli operasyonel senaryoların ortaya çıkardığı benzersiz zorlukların üstesinden gelmek için ideal bir çözüm haline getirerek, elektrik santralinin genel verimliliğine ve güvenliğine katkıda bulunur.

35KV Yüksek Frekans Telli Kuru Tip Güç Transformatörleri Çalışma Ortamı

1. Deniz seviyesinden yüksekliği 1000 m'nin altındadır.

2.En yüksek hava sıcaklığı +40°C

3.En yüksek günlük ortalama hava sıcaklığı +30°C

4.En yüksek yıllık ortalama hava sıcaklığı+20v

5.En düşük dış hava sıcaklığı-25°C

6. Kurulum yeri: İç veya dış mekanlarda, yangın veya patlama tehlikelerinden, önemli kirlilikten, kimyasal korozyondan veya aşırı titreşimden uzak alanlarda kuruluma uygundur.

35KV Yüksek Frekans Telli Kuru Tip Güç Transformatörlerinin Özellikleri

1.Belirtilen sınırlar dahilinde çalışın: +40°C (en yüksek hava sıcaklığı), +30°C (en yüksek günlük ortalama) ve +20°C (en yüksek yıllık ortalama).

2. 1000 m'nin altındaki rakımlardaki Kuru tip transformatörler için uygundur. Aşırı sıcaklıkları göz önünde bulundurun: -25°C (en düşük dış ortam sıcaklığı).

Havalandırma:

3. Kuru tip transformatörlerde ısının dağıtılması için yeterli hava akımı şarttır.

4.Kuru tip transformatörler neme karşı dayanıklıdır; uzun süre yüksek neme maruz kalmaktan koruyun.

5.Kuru tip transformatörler belirlenen yük ve gerilim sınırları dahilinde çalışmalıdır.

6.Harmoniklere ve gerilim dalgalanmalarına karşı koruma önlemlerini uygulayın.

7.Kuru tip transformatörleri, iç veya dış mekanlarda, yangın/patlama tehlikesinden, kirlilikten, korozyondan veya aşırı titreşimden uzak alanlara monte edin.

8. Üreticinin tavsiyelerine göre düzenli bakım uygulamalarına uyun.

9.Kuru tip transformatörler belirtilen aşırı yük kapasiteleri dahilinde çalışmalıdır.

10.Kuru tip transformatörlerde ses düzeyinin düşük olmasını sağlayın.

35KV Yüksek Frekans Telli Kuru Tip Güç Transformatörleri Şartname

10kV SCB(9) Dökme Reçine F Yalıtım Sınıfı Kuru Tip Güç Transformatörünün Teknik Verileri
				Kayıp(kW)			Yalıtım Seviyesi	Ağırlık (kg)	Anahat Boyutu (mm)			Koruyucu mahfazalı ana hat boyutu
Nominal Kapasite	Gerilim Grubu(kV)		Bağlantı Yöntemi		(120°C)	Yüksüz akım			(Sol)	(K)	(H)	(Sol)	(K)	(H)
(kVA)	YG	AG	Bağlantı Yöntemi	Yüksüz	Yük	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/K	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(Not): (Yüksek voltajın dokunma aralığı) ±%5; ±2×2,5%, Frekans: 50Hz.
