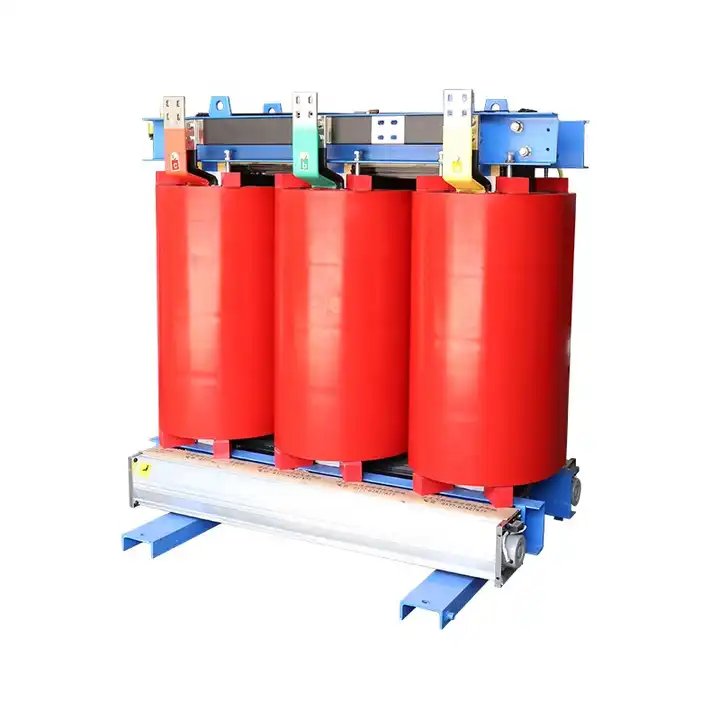

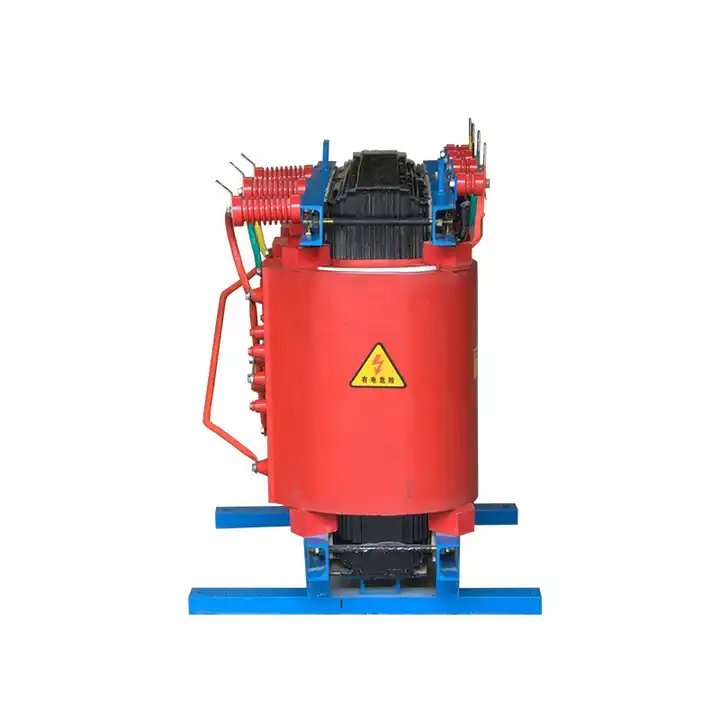

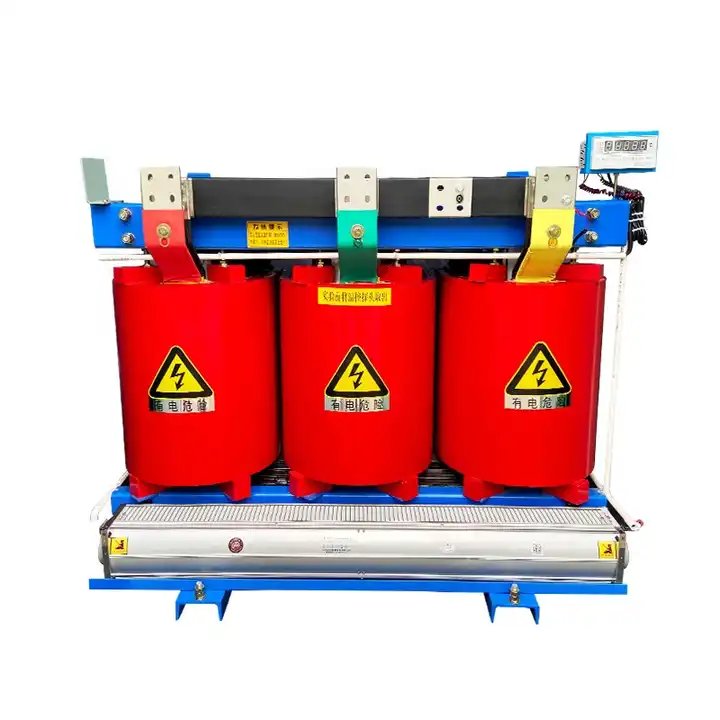

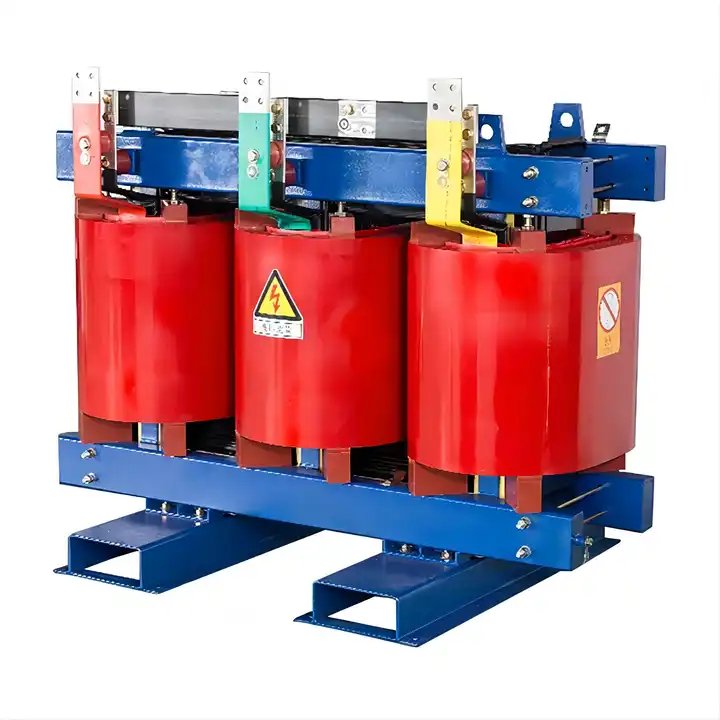

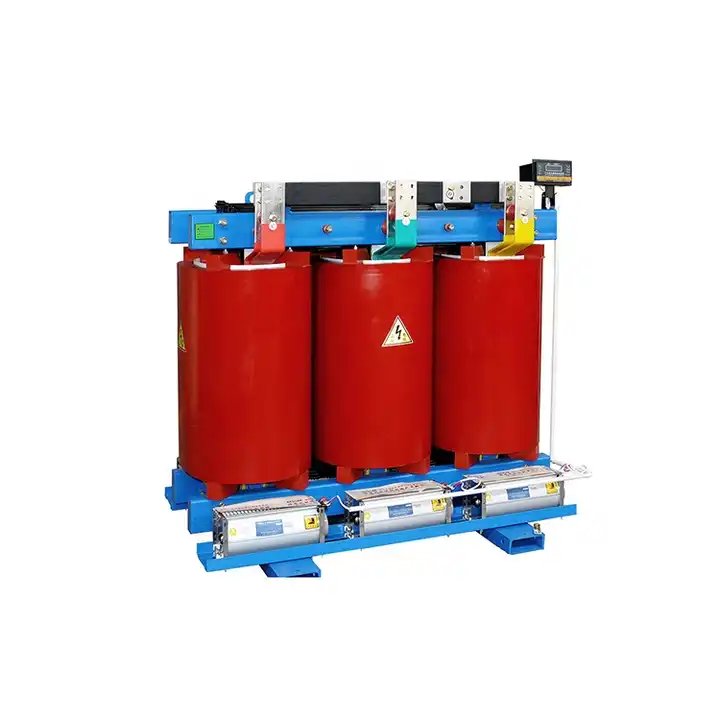

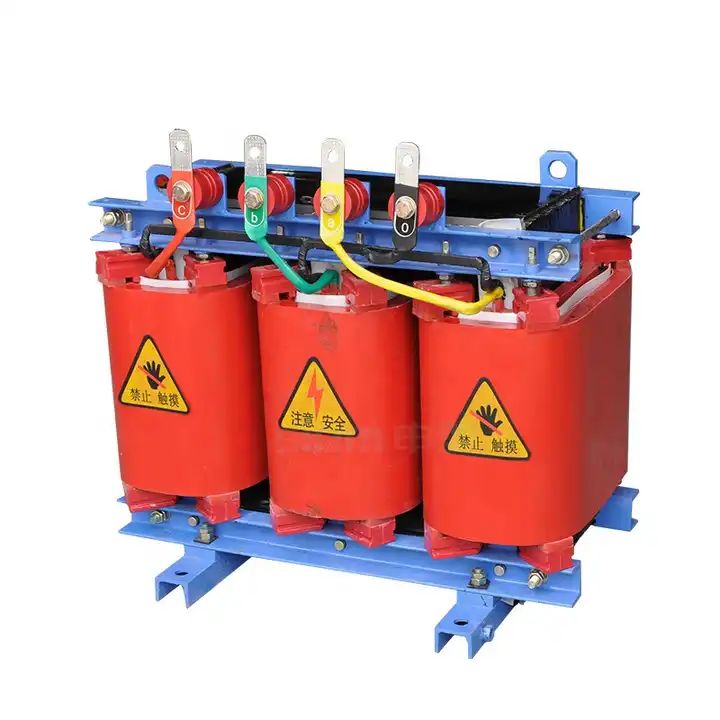

11KV Dökme Reçineli Kuru Tip Trafo

11KV Dökme Reçine Kuru Tip Transformatör Üreticileri arasında yer alan Lu Gao, IEC726 ve GB/T10228-1997 standartlarına uygun Kuru tip Transformatör, etkileyici özellikleriyle karakterize edilir. Bunlar arasında yalnızca düşük kayıp, kompakt ve hafif yapı değil, aynı zamanda minimum gürültü seviyesi, nem geçirmezlik, yüksek mekanik dayanıklılık, aleve dayanıklılık, sağlam aşırı yük kapasitesi ve düşük düzeyde kısmi deşarj da yer alıyor. Bu transformatörler, özellikle ağır yük merkezlerinde ve katı yangından korunma gerekliliklerinin bulunduğu yerlerde, güç iletim ve dağıtım sistemlerinde geniş çapta uygulanabilirlik bulur ve bu da onları çeşitli operasyonel ortamlar için çok yönlü ve güvenilir bir seçim haline getirir.

Talep Gönder

Ürün Açıklaması

Lu Gao, 11KV Dökme Reçine Kuru Tip Transformatör Tedarikçisidir, Kapsüllenmemiş bobin kuru tip transformatör, güvenlik, güvenilirlik, enerji verimliliği, yangından korunma ve patlama önleme özelliklerine güçlü bir vurgu yaparak çok yönlü nitelikleriyle öne çıkıyor. basit bakımın ek avantajı. Kuru tip transformatörün etkinliği, titizlikle tasarlanmış bobin yapısı ve vakumlu emprenye işlemi süreciyle daha da artırılarak, kısmi deşarja karşı bağışıklık sağlanır ve tüm raf ömrü boyunca yalıtım seviyelerinde herhangi bir azalma önlenir. Hem Ulusal Mekanik ve Endüstriyel Büro hem de Ulusal Enerji Şirketi tarafından yürütülen sıkı yeterlilik süreçleri, kuru tip transformatörün ulusal standartlara uygunluğunu vurgulamaktadır.

Bu kuru tip transformatörün, katı yangına dayanıklılık gereklilikleri, değişken yükler, havalandırma eksikliği, kapalı alanlar, kir ve nem ile karakterize edilen zorlu ortamlara son derece uyumlu olduğu kanıtlanmıştır. Çok yönlülüğü, enerji santrali alanları, metro sistemleri, metalurji tesisleri, hastaneler, yüksek binalar, nakliye merkezleri, kalabalık yerleşim bölgeleri ve petrokimya endüstrileri, nükleer enerji santralleri ve nükleer denizaltılar gibi özel ortamlar gibi çeşitli ortamlara kadar uzanır. Özellikle enerji santrali alanlarında, Kapsülsüz bobinli kuru tip transformatör, güvenliğin, güvenilirliğin ve enerji verimliliğinin korunmasında çok önemli bir rol oynar ve bu da onu istasyonun altyapısının vazgeçilmez bir bileşeni haline getirir. Kuru tip transformatörün sağlam tasarımı ve kapsamlı özellikleri, onu çeşitli operasyonel senaryoların ortaya çıkardığı benzersiz zorlukların üstesinden gelmek için ideal bir çözüm haline getirerek, elektrik santralinin genel verimliliğine ve güvenliğine katkıda bulunur.

11KV Dökme Reçine Kuru Tip Trafo Çalışma Ortamı

1. Deniz seviyesinden yüksekliği 1000 m'nin altındadır.

2.En yüksek hava sıcaklığı +40°C

3.En yüksek günlük ortalama hava sıcaklığı +30°C

4.En yüksek yıllık ortalama hava sıcaklığı+20v

5.En düşük dış hava sıcaklığı-25°C

6. Kurulum yeri: İç veya dış mekanlarda, yangın veya patlama tehlikelerinden, önemli kirlilikten, kimyasal korozyondan veya aşırı titreşimden uzak alanlarda kuruluma uygundur.

11KV Dökme Reçine Kuru Tip Trafo Özellikleri

1.Kuru tip transformatörler belirlenen sıcaklık sınırları içerisinde çalışacak şekilde tasarlanmıştır. Aşırı ısınmayı önlemek için Kuru tip transformatörlerin hem ortam sıcaklığının hem de çalışma sıcaklığının kabul edilebilir aralıklarda olması gerekir. Belirtilen sıcaklık aralığı en yüksek hava sıcaklığını +40°C, en yüksek günlük ortalama hava sıcaklığını +30°C ve en yüksek yıllık ortalama hava sıcaklığını +20°C'yi içerir.

Yükseklik ve Atmosfer Koşulları:

2. Kuru tip transformatörler deniz seviyesinden 1000m'nin altındaki rakımlarda çalışmalıdır. Ek olarak, -25°C'lik en düşük dış hava sıcaklığı da dahil olmak üzere belirtilen uç sıcaklık değerleri, değişen atmosferik koşullar altında optimum performansın sağlanması için dikkate alınmalıdır.

3. Kuru tip transformatörlerde yeterli havalandırma şarttır. Çalışma sırasında oluşan ısıyı dağıtmak için uygun hava akışına sahip alanlara kurulmalıdırlar.

4.Kuru tip transformatörler, yağlı transformatörlere göre neme karşı daha dayanıklıdır, ancak aşırı nem yine de performanslarını etkileyebilir. Yüksek neme veya nemli koşullara uzun süre maruz kalmaktan korunmalıdırlar.

5. Kuru tip transformatörler belirlenen yük limitleri dahilinde çalıştırılmalıdır. Sık sık aşırı yükleme veya az yükleme verimliliği etkileyebilir ve erken aşınmaya katkıda bulunabilir.

6. Giriş voltajındaki dalgalanmalar, istikrarlı ve güvenilir performans sağlamak için Kuru tip transformatörlerin belirtilen toleransı dahilinde olmalıdır.

7. Kuru tip transformatörlerde harmoniklerin, gerilim düşmelerinin ve diğer güç kalitesi sorunlarının etkisini azaltmak için koruma önlemleri alınmalıdır.

8.Kuru tip transformatörlerin montajının yapılacağı ortama dikkat edilmelidir. Bütünlüklerini tehlikeye atabilecek tozdan, aşındırıcı maddelerden ve diğer çevresel faktörlerden korunmalıdırlar.

9. Üreticinin tavsiyelerine göre düzenli bakım, Kuru tip transformatörlerin güvenilirliğinin devamı için çok önemlidir. Bu, incelemeleri, temizliği ve testleri içerebilir.

10.Kuru tip transformatörler ihtiyaç duyulduğunda belirtilen aşırı yük kapasitesinde çalıştırılmalıdır. Aşırı yük kapasitesinin uzun süre aşılması aşırı ısınmaya ve bozulmaya neden olabilir.

11.Kuru tip transformatörler düşük gürültü seviyeleriyle tanınırlar. Kuru tip transformatörlerin, özellikle gürültünün endişe verici olduğu ortamlarda, kabul edilebilir gürültü sınırları dahilinde çalıştığından emin olun.

12.Kuru tip transformatörler, iç veya dış mekanlarda, yangın veya patlama tehlikesinden, önemli kirlilikten, kimyasal korozyondan veya aşırı titreşimden uzak alanlara kurulmalıdır. Bu, Kuru tip transformatörlerin çeşitli kurulum ortamlarında güvenliğini ve performansını sağlar. Kullanılan Kuru tip transformatör modeline ilişkin özel yönergeler için daima üreticinin belgelerine bakın.

11KV Dökme Reçine Kuru Tip Transformatör Şartnamesi

11kV SGB10 H Sınıfı Çevre Koruma Kuru Tip Güç Transformatörünün Teknik Verileri
				Kayıp (kW)						(mm)			(mm)
Nominal Kapasite	Gerilim Grubu(kV)		Bağlantı Yöntemi		(145)	Yüksüz akım	Empedans	Yalıtım Seviyesi	Ağırlık	(Sol)	(K)	(H)	(Sol)	(K)	(H)
(kVA)	YG	AG	Bağlantı Yöntemi	Yüksüz	Yük	%	%		(kilogram)	Boyut			Koruyucu mahfazalı ana hat boyutu
80				0.37	1.75	2.2			490	950	550	910	1250	1000	1330
100				0.4	2.17	2			520	950	600	910	1280	1100	1330
125				0.47	2.59	1.8			650	970	600	920	1300	1050	1350
160				0.545	3.1	1.8			740	1000	710	965	1330	1050	1350
200				0.625	3.97	1.6	4		850	1040	710	990	1360	1100	1400
250	11			0.72	4.68	1.6			1005	1090	710	1045	1400	1150	1450
315	11			0.88	5.61	1.4			1270	1120	710	1120	1500	1200	1500
400	10	0.4	Dyn11	0.975	6.63	1.4		F/F	1470	1240	850	1185	1600	1250	1600
500	10		Yyn0	1.16	7.95	1.4			1750	1290	850	1220	1650	1300	1650
630	6.3			1.3	9.78	1.2			1900	1500	870	1370	1850	1300	1650
800	6			1.52	11.56	1.2			2290	1550	870	1570	1900	1300	1800
1000				1.77	13.35	1.1			2700	1600	870	1665	1950	1300	1950
1250				2.09	15.64	1.1	6		3130	1680	1120	1765	2050	1350	2000
1600				2.45	18.11	1.1			3740	1750	1120	1860	2100	1400	2100
2000				3.32	21.25	1			4500	1870	1120	1880	2150	1500	2200
2500				4	24.74	1			5340	2120	1120	1950	2400	1500	2200
(Not): (Yüksek voltajın dokunma aralığı) ±4×2,5% veya ±3×2,5%, Frekans: 50Hz.
