Ring Ana Ünitelerini Endüstriyel Güç Dağıtım Şebekeleri için İdeal Yapan Nedir?

Zorlu endüstriyel ortamlarda güç sürekliliği ve ekipman koruması tartışılamaz.Halka Ana Ünitelerifabrikalar, rafineriler ve büyük ölçekli üretim merkezleri arasındaki orta gerilim dağıtım ağlarının omurgası haline geldi. Geleneksel şalt cihazlarının aksine Halka Ana Ünitemiz, radyal veya döngü ağlarına sorunsuz bir şekilde entegre olan kompakt, yalıtılmış ve bakım gerektirmeyen bir çözüm sunar. İşin sırrı sağlam yapısında yatmaktadır: SF6 yalıtımlı veya katı dielektrik teknolojisi, entegre arıza kesme ve yük kesme anahtarlarıyla birleştirilmiştir. Tesis yöneticileri ve elektrik mühendisleri için RMU, arıza süresini azaltır, güvenliği artırır ve genişleyen tesislere uyum sağlayan ölçeklenebilir bir mimari sunar. Lugao Güç Co, Ltd. ağ durumunun net görünürlüğünü sağlarken bu birimleri zorlu koşullara dayanacak şekilde tasarlar.

Halka Ana Ünitesini gerçekten farklı kılan şey, çift yönlü güç akışlarını idare edebilme ve arızaları hizmet kesintisi olmadan sağlıklı besleyicilere ayırma yeteneğidir. Endüstriyel tesisler sıklıkla voltaj düşüşleri, geçici aşırı voltajlar ve ara sıra kısa devrelerle karşı karşıya kalır. Fabrikamızda tasarlanan RMU'muz, IEC 62271 200 standartlarına uygun, hızlı hareket eden topraklama anahtarlarını, entegre kilitlemeleri ve basınç tahliye sistemlerini içerir. Ek olarak, küçük kaplama alanı, yük merkezlerinin yakınına kurulum yapılmasına olanak tanıyarak kablo maliyetlerini ve iletim kayıplarını azaltır. RMU, çelik fabrikalarından veri merkezlerine kadar otomasyonu ve uzaktan izlemeyi destekleyen geleceğe hazır bir çözüm sunuyor. Lugao Power Co.,Ltd'da çalışıyor akıllı teşhis bağlantı noktalarını ve isteğe bağlı iletişim modüllerini entegre ediyoruz. Bu tanıtım, güvenilirlik, kompaktlık ve güvenlik kombinasyonunun Halka Ana Ünitesini endüstriyel güç dağıtım ağları için altın standart haline getirdiğini doğrulamaktadır.

Halka Ana Ünite Mimarisi Neden Endüstriyel Şebekelerde Güvenilirliği Artırıyor?

Endüstriyel güç dağıtım ağları kesintisiz bir tedarik zinciri gerektirir. Herhangi bir kesinti, üretim hatlarını durdurabilir, hassas makinelere zarar verebilir veya işyeri güvenliğini tehlikeye atabilir. Halka Ana Birimi mimarisi, döngü yapılandırması ve hata izolasyon yetenekleri aracılığıyla bu zorluklara doğrudan çözüm getirir. Tipik bir endüstriyel kurulumda, gücün iki yönden akmasına izin veren birden fazla RMU bir halkaya bağlanır. Bir bölümde bir arıza meydana gelirse, arızaya en yakın RMU, yük kesme anahtarını veya devre kesicisini açarak yalnızca arızalı segmenti izole ederken halkanın geri kalanı enerjili kalır. Fabrikamız, arıza giderme için 0,5 saniyenin altında hızlı yanıt süreleri sağlayan manuel veya motorlu mekanizmalara sahip Halka Ana Ünite çeşitleri üretmektedir.

Lugao Güç Co, Ltd. her Halka Ana Ünitesini entegre üç konumlu anahtarla tasarlar: kapalı, açık ve topraklanmış. Bu tasarım, ayrı topraklama anahtarlarına olan ihtiyacı ortadan kaldırır ve bakım sırasında insan hatasını azaltır. Petrokimya tesisleri ve madencilik sahalarındaki tecrübemize göre, RMU tabanlı ağlar yüzde 99,99'un üzerinde kullanılabilirlik oranlarına ulaşıyor. Endüstri mühendisleri için aşağıdaki güvenilirlik avantajları öne çıkmaktadır:

• Yedeklilik: İkili besleme yolları, tek bir kablo arızasının tüm tesisi karartmayacağı anlamına gelir.
• Seçici koordinasyon: Akım sınırlayıcı sigortalara veya vakumlu devre kesicilere sahip RMU'lar, arızaları 10 ms'ye kadar ayırt eder.
• Hermetik sızdırmazlık: SF6 yalıtımlı Halka Ana Ünitemiz, endüstriyel bölgelere özgü toz, nem ve aşındırıcı gazların girişini önler.
• Kendinden güç alan koruma: RMU'larımızın çoğu, kontrol gücü zayıflıklarını ortadan kaldıran akım trafosu ile çalışan röleler kullanır.
• Canlı ön güvenlik: Kilitli tamamen metal kapalı yapı, canlı parçalara kazara erişimi önler.

Güvenilirlik avantajını göstermek için, titreşimlerin ve tozun şiddetli olduğu bir çimento fabrikasını düşünün. Geleneksel hava yalıtımlı şalt cihazları sık sık temizlik ve bakım gerektirir. Paslanmaz çelik muhafaza ve kaynaklı tank tasarımına sahip Ring Ana Ünitemiz, 5000 operasyona kadar mekanik dayanıklılık açısından test edilmiştir. Dahası, döngü topolojisi voltaj düşüşlerini azaltır ve besleyiciler arasındaki yükleri dengeler. Güneydoğu Asya sanayi parklarında 2000'den fazla ünite konuşlandırdık ve arızalar arasındaki ortalama süre (MTBF) 15 yılı aşıyor. Bu nedenle, bir Halka Ana Ünite kullanmanın mimari tercihi, doğrudan hizmet sürekliliğinin arttırılması, daha düşük toplam sahip olma maliyeti ve IEC 62271 200 gibi endüstriyel güvenlik standartlarına uyum anlamına gelir.

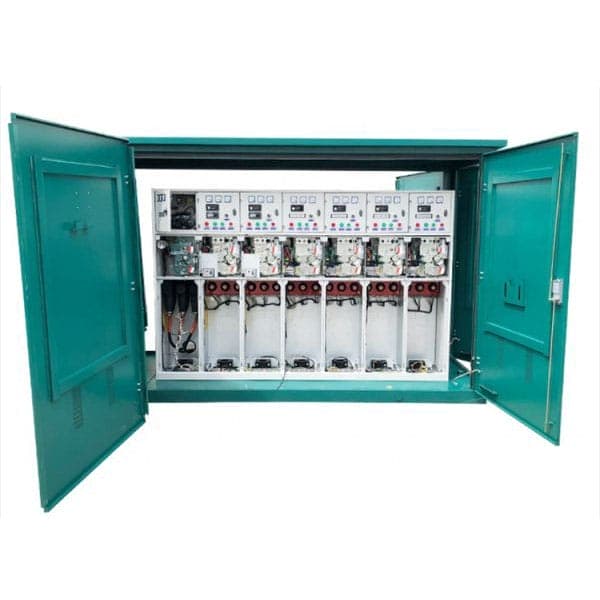

Fabrikamız aynı zamanda alanı kısıtlı trafo merkezleri için kompakt bir Halka Ana Ünite versiyonu da sunmaktadır. Daha küçük kaplama alanına rağmen, görünür kırılma göstergeleri ve entegre kablo test olanakları dahil tüm güvenilirlik özelliklerini koruyoruz. Özetle, güvenilirliğin üstün olmasının nedeni, her Halka Ana Ünitesinin kendi kendini onaran bir ağda akıllı bir düğüm olarak işlev görmesidir. Uzak terminal birimleriyle eşleştirildiğinde RMU'larımız önleyici bakım uyarılarına bile olanak tanır. Büyük otomotiv ve tekstil endüstrilerinin güveninin nedeni budurLugao Güç Co, Ltd.Aşırı yük dalgalanmalarına ve geçici olaylara dayanabilen Halka Ana Ünite çözümlerini devreye almak. Arızaların yukarı akış tetiklemesi olmadan yerel olarak izole edilmesiyle endüstriyel üretim hatlarında daha az kesinti ve daha yüksek genel ekipman verimliliği görülür.

Halka Ana Ünitemizin Temel Teknik Parametreleri Ağır Hizmet Operasyonlarını Nasıl Destekler?

Ağır sanayi için doğru ekipmanın seçilmesi, teknik özelliklerin dikkatle incelenmesini gerektirir. Halka Ana Ünite serimiz zorlu elektrik ve çevre koşulları altında çalışacak şekilde tasarlanmıştır. Lugao Power Co.,Ltd.'de, 3 saniye boyunca 25kA'ya kadar kısa devreye dayanma kapasitesine sahip, 12kV ile 40,5kV arasında derecelendirilmiş RMU'lar üretiyoruz. Aşağıdaki tabloda amiral gemisi Halka Ana Ünite modelimiz LGRMU 24 SF6'nın temel parametrelerinin ayrıntıları verilmektedir:

Tablonun ötesinde, birçok ek parametre Halka Ana Ünitemizi ağır iş çevrimleri için ideal kılmaktadır. Örneğin fabrikamızda ark enerjisini operatörlerden güvenli bir şekilde uzaklaştıran bir basınç emme cihazı bulunmaktadır. Ünite ayrıca her faz için kapasitif voltaj göstergeleri içerir ve canlı durumun hızlı bir şekilde doğrulanmasını sağlar. Çelik eritme ve madencilik konveyörleri gibi endüstrilerde, motorun sık sık çalıştırılması voltaj düşüşlerine neden olur. Halka Ana Ünitemiz 125kV'luk bir nominal yalıtım seviyesine (BIL) sahiptir ve geçici aşırı gerilimler altında herhangi bir flashover oluşmamasını sağlar. Üstelik sıcaklık aralığı eksi 40 santigrat dereceden artı 55 santigrat dereceye kadar uzanıyor ve iklim odası testleri ile doğrulanıyor.

Halka Ana Ünitemizin özellikleri ayrıca şunları içerir:

• Aşırı akım ve toprak arıza röleleri için entegre akım transformatörleri.
• Güvenli bakım için topraklama olanaklarına sahip ayrı kablo bölmeleri.
• SCADA entegrasyonu için yardımcı kontaklı mekanik konum göstergeleri.
• Besleyici koruması için 25kA'e kadar kesme kapasitesine sahip isteğe bağlı vakumlu devre kesici.

Bu parametreler, Halka Ana Ünitenin güç zincirindeki en zayıf halka haline gelmemesini sağlayarak ağır hizmet operasyonlarını destekler. Örneğin, büyük endüksiyon motorlarına sahip bir kauçuk işleme tesisinde, yüksek kısa devre dayanım değeri, RMU'nun aşağı yöndeki arızalara karşı dayanıklı olmasını sağlar. Benzer şekilde IP67 derecesi, dış mekan konveyörlerinin veya yıkama alanlarının yakınına kuruluma olanak tanır. Lugao, fabrika sertifikalı laboratuvarımızda IEC standartlarına göre tip testleri yapmaktadır. Bu teknik özelliklerin birleşimi, Halka Ana Ünitemizin yıllarca güvenilir hizmet sunmasını, plansız arıza sürelerini azaltmasını ve kullanım ömrü maliyetlerini düşürmesini garanti eder.

Hangi Güvenlik ve Bakım Özellikleri Ring Ana Ünitelerini Fabrikaların Vazgeçilmez Hale Getiriyor?

Endüstriyel elektrik dağıtımında güvenlik çok önemlidir. Halka Ana Ünitemiz hem personel hem de ekipman için çok sayıda koruma katmanı içerir. Geleneksel açık tip şalt donanımı, operatörleri ark parlaması tehlikelerine maruz bırakır, ancak RMU'muz tamamen metal muhafazalı ve kilitlidir. Güvenlik felsefesi üç konumlu anahtarla başlar: kablo test fişlerini takarken önce toprak anahtarı kapatılmalıdır. Bu kilitleme zinciri canlı çalışmayı engeller. Ek olarak fabrikamız, her bir Halka Ana Ünitesini, kısa devre akımlarını oluşturmaya ve kesmeye yönelik entegre bir topraklama anahtarıyla donatarak, aşağı yöndeki transformatörler veya motorlar üzerinde bakım yaparken kabloların güvenli bir şekilde topraklanmasını sağlar.

Bir diğer kritik güvenlik özelliği de iç ark sınıflandırmasıdır. Halka Ana Ünitemiz IAC AFLR 25kA/1s testlerini geçmiştir; bu, şiddetli iç ark koşullarında bile ön ve yanların operatör için güvenli kaldığı anlamına gelir. Basınç tahliye kapakları, sıcak gazları yukarıya ve şalt odasından uzağa yönlendirir. Kimyasal işleme veya tahıl işleme gibi endüstriler için tamamen kapalı tank, iyonize gazın atmosfere yayılmasını da önler. Lugao ayrıca mekanik bir pompalama önleme rölesi ve her anahtar konumu için kilitlenebilir kollar entegre etti. Bakım ekipleri, çalışma sırasında izolasyonu sağlayacak şekilde çalışma millerine kişisel asma kilitler uygulayabilir.

Bakım açısından bakıldığında, Halka Ana Ünitemiz rutin servis ihtiyacını büyük ölçüde azaltır. SF6 yalıtımlı sistem, hava yalıtımlı şalt cihazlarına özgü kontak temizleme ve yağlamayı ortadan kaldırır. Fabrikamız her iki yılda bir basit bir görsel muayene ve her beş yılda bir gaz yoğunluğunun kontrol edilmesini önermektedir. Gaz dolu tank normal koşullar altında ömür boyu mühürlenmiştir. Daha kolay servis sağlamak için kablo bölmesi, ısıyla büzüşmeli veya soğuk büzüşmeli kitler kullanılarak sonlandırılacak geniş alanla tasarlanmıştır. Ek olarak, her Halka Ana Ünitesi, herhangi bir paneli açmadan izolasyon kontaklarının konumunu doğrulamak için görüntüleme pencereleri içerir. Bu, rutin kontroller sırasında ark parlamasına maruz kalmayı azaltır.

Aşağıda özetlenen temel güvenlik ve bakım özellikleri bulunmaktadır:

• IEC 62271 200'e uygun mekanik kilitler: hatalı işlem sırasını önler.
• Entegre kablo test noktaları ve bara topraklama tesisleri.
• Sızıntı durumunda çalışmayı veya açmayı engellemek için düşük SF6 gaz basıncı kilidi.
• Dokunmaya dayanıklı kablo uçları ve örtülü burçlar.
• Her anahtarlama cihazı için kendi kendine teşhis kontakları (uzaktan izleme için mevcuttur).

Fabrikamız ayrıca kısmi deşarj izleme portlu bir Halka Ana Ünitesi sunmaktadır. Bu özellik sayesinde bakım personeli, şalt cihazının enerjisini kesmeden yalıtım durumunu değerlendirmek için yıllık olarak bir PD sensörü takabilir. Sonuç olarak fabrikalar daha yüksek güvenlik derecelendirmelerine ve OSHA ve yerel düzenlemelere uyum elde ediyor. Birçok brownfield projesinde, eski sigorta anahtarlarının RMU'muzla değiştirilmesi, ark parlaması olay enerjisini 40 cal/cm²'den 8 cal/cm²'nin altına düşürdü. Böyle bir iyileştirme, Halka Ana Ünitesinin arıza akımı süresini 100 ms'den daha kısa bir süre ile sınırlaması nedeniyle mümkündür. Sonuçta pasif güvenlik (muhafaza ve kilitleme) ile aktif güvenliğin (hızlı arıza giderme) birleşimi, ürünümüzü endüstriyel güç dağıtımı için vazgeçilmez kılmaktadır. Lugao Güç Co, Ltd. her müşteriye güvenli çalışma prosedürleri konusunda eğitim verir ve her Halka Ana Ünite konfigürasyonuna göre uyarlanmış ayrıntılı kilitleme etiketleme kılavuzları sağlarız.

Neden Lugao Power Co.,Ltd'yi Seçmelisiniz? Endüstriyel Projeler için Halka Ana Ünite Tedarikçiniz olarak mı çalışıyorsunuz?

Çok sayıda şalt cihazı üreticisi mevcut olduğundan, endüstriyel enerji projeleri için doğru ortağın seçilmesi kritik öneme sahiptir. Lugao Güç Co, Ltd. çeşitli endüstriyel gereksinimleri karşılayan Halka Ana Ünite çözümlerinin tasarlanması ve üretilmesi konusunda yirmi yıllık uzmanlık deneyimini beraberinde getiriyor. Ningbo'daki fabrikamız ISO 9001 ve ISO 14001 sertifikalarıyla faaliyet göstermektedir ve ham madde giriş denetiminden son dielektrik testine kadar her aşamada sıkı kalite kontrolleri gerçekleştirmekteyiz. Madencilik, petrol ve gaz, veri merkezleri ve otomotiv fabrikalarındaki projeler de dahil olmak üzere dünya çapında 5000'den fazla Halka Ana Ünite kurulumu gerçekleştirdik.

Şirketimizi farklı kılan şey, Ring Ana Ünitesini proje spesifikasyonlarına göre kişiselleştirme esnekliğidir. Schneider, ABB veya SEL gibi belirli röle markalarını entegre edebiliyoruz ve hem halka tipi hem de radyal tip konfigürasyonlar sunuyoruz. Fabrikamız aynı zamanda standart dışı voltaj değerleri veya özel boyama (örn. deniz ortamı kaplaması) için hızlı prototipleme de sağlamaktadır. Tüm üretim hattını kontrol ettiğimiz için standart üniteler için 4 hafta kadar kısa teslimat sürelerini garanti ediyoruz. Teknik destek ekibimiz tek hat şeması incelemeleri, koruma koordinasyon çalışmaları ve yerinde devreye alma konularında yardımcı olur.

Lugao Güç Co, Ltd. ile ortaklık kurma nedenleri:

• Şirket içi tasarım ve üretim: Gaz tankı veya çalıştırma mekanizması gibi kritik bileşenleri dışarıdan temin etmiyoruz.
• KEMA veya CESI sertifikalı laboratuvarlardan kapsamlı tip testi raporları (talep üzerine sağlanır).
• 12 aylık garanti artı yıllık termografik incelemeler dahil uzatılmış servis sözleşmeleri.
• Saha mühendislerimiz tarafından küresel nakliye ve kurulum denetimi.
• Sürekli ürün iyileştirme: Ar-Ge ekibimiz, IoT bağlantısına sahip gelişmiş Halka Ana Ünite çeşitlerini piyasaya sürüyor.

Kaliteye olan bağlılığımız müşteri referanslarına da yansıyor. Vietnam'da yakın zamanda gerçekleşen bir tekstil merkezi genişletmesi için, motorlu mekanizmalara sahip 48 adet 24kV Halka Ana Ünite tedarik ettik. Müşteri ilk 18 ayda sıfır elektrik kesintisi bildirdi. Endonezya'daki bir çelik fabrikası için entegre vakumlu devre kesicilere sahip RMU'muz ark parlaması riskinin azaltılmasına ve güç faktörü kontrolünün iyileştirilmesine yardımcı oldu. Lugao ayrıca İngilizce ve yerel dillerde kapsamlı belgeler sunarak danışman mühendislerin sorunsuz onay almasını sağlar. Ring Ana Ünitemizi seçtiğinizde, yalnızca bir ürün değil, yedek parça, eğitim ve 7/24 uzaktan teknik desteği içeren eksiksiz bir çözüm satın almış olursunuz. Şeffaflığa inanıyoruz: fabrikamız üçüncü taraf denetimlerini ve müşteri ziyaretlerini memnuniyetle karşılamaktadır. Ortak RMU modüllerinin stokunu sürekli olarak tutuyoruz, bu nedenle acil durumda değiştirilen modüller 48 saat içinde gönderiliyor. Sonuç olarak: güvenilirlik, kişiselleştirme ve satış sonrası destek, bizi sağlam bir Halka Ana Ünitesi gerektiren her türlü endüstriyel proje için ideal tedarikçi haline getiriyor.

Sonuç: Sağlam RMU Çözümleriyle Geleceğe Hazır Endüstriyel Güç

Endüstriyel güç dağıtım ağları dayanıklılık, güvenlik ve operasyonel esneklik arasında bir denge gerektirir. Bu makale boyunca Halka Ana Ünitesinin döngü mimarisi, sağlam teknik parametreler ve gelişmiş güvenlik kilitleri aracılığıyla bu talepleri nasıl karşıladığını gösterdik. RMU, yaygın elektrik kesintilerini ortadan kaldırmaktan ark parlaması tehlikelerini azaltmaya kadar her önemli performans göstergesinde geleneksel şalt cihazından daha iyi performans gösterir. Fabrikamız, montaj hattımızdan çıkan her Halka Ana Ünitesinin dielektrik testlerinden, mekanik çalışma testlerinden ve kısmi deşarj ölçümünden geçmesini sağlar. Lugao Güç Co, Ltd. Yeniliğe adanmış olmaya devam ediyoruz; çevresel etkiyi daha da azaltmak için şu anda çevre dostu katı yalıtımlı RMU'lar geliştiriyoruz.

Tesis yöneticileri ve elektrik danışmanları için Halka Ana Ünite teknolojisinin benimsenmesi, işletme maliyetlerini düşüren, personel güvenliğini artıran ve güç kullanılabilirliğini artıran stratejik bir harekettir. Bilgili bir karar vermenize yardımcı olmak için ayrıntılı parametre tablolarını ve bakım avantajlarını paylaştık. Artık harekete geçme zamanıdır. Kanıtlanmış RMU çözümlerimizle endüstriyel ağınızı daha güvenilir bir geleceğe taşıyın.Lugao Power Co., Ltd. ile iletişime geçin. BugünFiyat teklifi istemek, teknik bir web semineri planlamak veya bir sonraki projeniz için ücretsiz örnek çizimler talep etmek için. Ekibimiz bir yük akışı analizi gerçekleştirecek ve tesisinize uygun en uygun Halka Ana Ünite konfigürasyonunu önerecektir. Bir sonraki kesintiyi beklemeyin; yalnızca fabrikamızın sunabileceği kalite ve uzmanlığa yatırım yapın.
