​İç ve dış mekan yüksek gerilim vakumlu devre kesiciler arasındaki farklar nelerdir?

Modern güç dağıtım sistemlerinde vakumlu devre kesiciler (VCB'ler), güç kaynağı güvenliğini ve istikrarını sağlamak için çok önemli ekipmanlardır. Ana işlevleri, arıza sırasında akımı hızlı bir şekilde kesmek ve hatları izole etmek, ekipman hasarını ve büyük ölçekli elektrik kesintilerini önlemektir. Ancak birçok satın alma ve mühendislik personelinin, modelleri seçerken iç mekan ve dış mekan VCB'leri arasındaki farklar konusunda kafası karışıyor. Her ikisi de vakumlu ark söndürme teknolojisini kullanmasına rağmen neden bu kadar önemli tasarım farklılıkları var? Peki proje senaryolarına göre nasıl seçim yapılmalı?

Profesyonel bir güç ekipmanı üreticisi olarak Lugao Power, iç ve dış mekan Vakumlu Devre Kesici ürünlerini birleştirerek, doğru ekipmanı kolayca seçmenize yardımcı olmak için ikisinin temel farklılıklarını, tasarım özelliklerini ve uygulanabilir senaryolarını ayrıntılı olarak inceler.

Vakumlu Devre Kesici (VCB) Nedir?

Vakumlu devre kesici, hem ark söndürme ortamı hem de yalıtım ortamı olarak bir vakum kullanır. Elektrik arkını söndürmek için bir vakum ortamı kullanırlar, böylece devreyi kontrol edip korurlar. Bu, petrol veya SF6 gazının kullanılmasını önleyerek onu daha güvenli ve daha çevre dostu hale getirir. Enerji santrallerinde ve trafo merkezlerinde, özellikle sık çalışma gerektiren uygulamalarda yaygın olarak kullanılırlar.

Bunları ayırt etmenin en temel yolu kurulum ortamlarıdır. Vakumlu devre kesiciler temel olarak iki kategoriye ayrılır: İç mekan yüksek gerilim vakumlu devre kesiciler: Kapalı ve kontrollü iç ortamlarda kullanıma uygundur, standart anahtarlama donanımıyla uyumludur ve sabit iç mekan çalışma koşullarını karşılar.

Dış mekan yüksek voltajlı vakumlu devre kesiciler: Olumsuz hava koşullarından endişe etmeden çeşitli belirsiz dış ortamlarda kullanıma uygundur.

İster iç mekanda ister dış mekanda olsun, yüksek gerilim vakumlu devre kesiciler aynı çekirdek ark söndürme prensibini paylaşır ancak yapıları, korumaları ve yalıtım tasarımları farklı senaryolara uyacak şekilde tamamen özelleştirilmiştir.

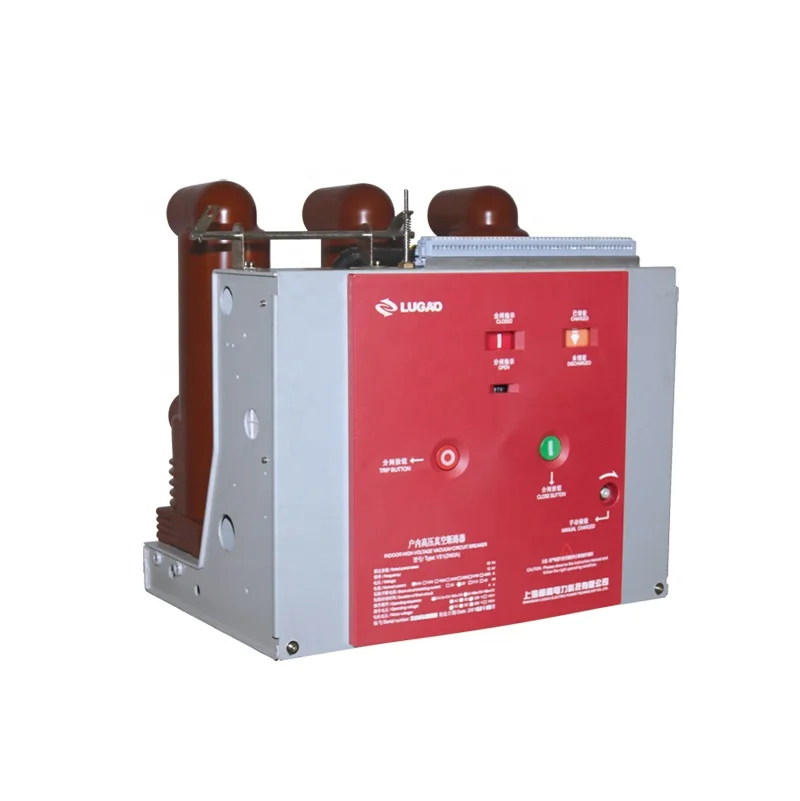

Bina İçi Vakumlu Devre Kesiciler (VS1 Serisi)

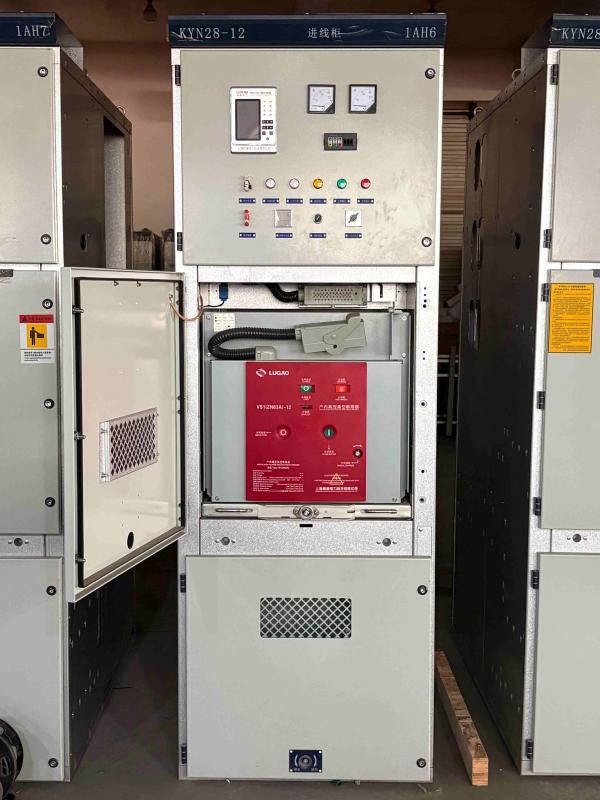

İç mekan VCB, genellikle şalt sistemi ve iç trafo merkezleri gibi kapalı alanlara kurulan en yaygın devre kesici türüdür. Lugao Power'ın iç mekan vakumlu devre kesicileri kabine monte tasarımların tipik bir örneğidir. Çalıştırma mekanizması devre kesici gövdesine entegre edilmiştir, bu da onun yalnızca sabit bir kurulum ünitesi olarak değil aynı zamanda bir araba ünitesi oluşturmak için özel bir tahrik mekanizmasıyla birlikte kullanılmasına olanak tanır. Ana devre bölümü, devre kesicinin minyatürleştirilmesini ve bakım gerektirmeyen çalışmayı sağlamak için entegre olarak yalıtılmış kutuplardan yararlanabilir. KYN28A-12 gibi şalt cihazlarıyla donatılabileceği gibi sabit tip üniteler de XGN serisi sabit tip şalt cihazlarıyla donatılabilir.

Tasarım Özellikleri

1. Standart Hücrelere Uyarlanabilen Kompakt Modüler Yapı

İç mekan VCB'nin boyutları, KYN28 gibi standart şalt cihazlarının boyutlarına kesinlikle göre tasarlanmıştır. Modüler bir çerçeve yapısı benimseyerek kurulum için doğrudan kabine yerleştirilmesine olanak tanır ve iç mekan güç dağıtım alanının kullanımını en üst düzeye çıkarır. Lugao'nun iç mekan Vakumlu Devre Kesicisi bir vakum kesiciyi, çalıştırma mekanizmasını ve kontrol ünitesini entegre eder. Ön panel, operatörlerin rahat çalıştırması ve izlemesi için açma ve kapama düğmeleri ve durum gösterge ışıkları ile donatılmıştır.

2. Temiz İç Ortamlara Uygun Temel Koruma Derecesi

Kuru, yağmursuz ve UV içermeyen bir iç mekan ortamında kurulduğu için, iç mekan VCB'nin koruma derecesi tipik olarak IP20~IP40'tır; zorlu hava koşullarıyla baş etmeye gerek kalmadan yalnızca parmaklarla ve aletlerle kazara temasa ve az miktarda toza karşı koruma gerektirir.

3. Kabin Çalışma Koşullarına Uygun Epoksi Reçine Yalıtım Yapısı

İç mekan VCB'nin ark söndürme odası, şalt cihazının içindeki kuru ve temiz ortama uygun, fazdan faza ve fazdan toprağa yalıtım sağlayan epoksi reçine kılıflarla kapsüllenmiştir. Boyutu kompakttır ve güvenilir yalıtım sağlar.

4. Şalt Aracılığıyla Sağlanan Güvenlik İzolasyonu

İç mekan VCB'nin kendisinde görünür bir bağlantı kesme anahtarı yoktur; Güvenlik izolasyonu işlevi, kapsamlı kabin kilitleme korumasına sahip senaryolar için uygun olan şalt sisteminin topraklama anahtarı ve ayırıcı anahtarıyla sağlanır.

Dış Mekan Vakumlu Devre Kesiciler (ZW32 Serisi)

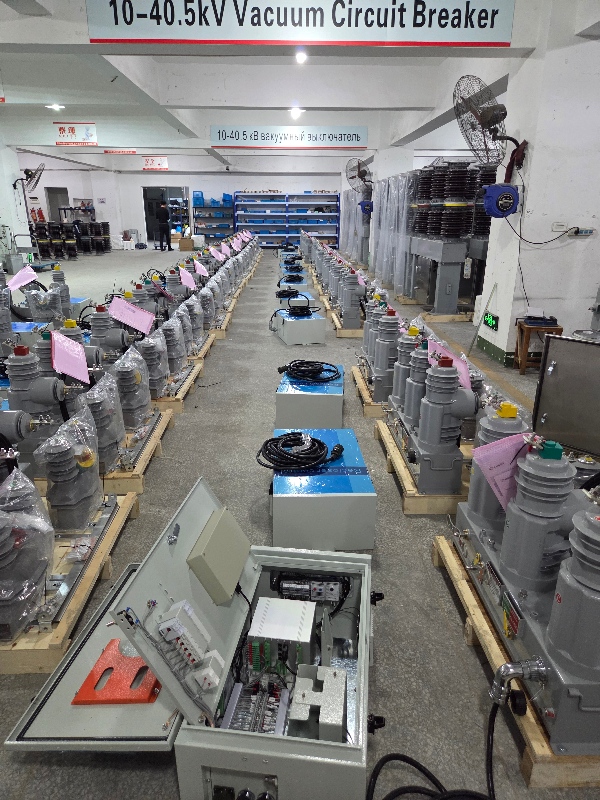

Dış mekan VCB'lerinin güneş ve yağmur, aşırı sıcaklık farklılıkları ve toz kirliliği gibi koşullarla baş ederek uzun süre dış mekana maruz kalması gerektiğinden, tasarımları dayanıklılık ve korumayı ön plana çıkarır. Lugao Electric'in dış mekan VCB'leri küçük boyutları, hafiflikleri, yoğuşma önleyici özellikleri ve bakım gerektirmeyen çalışmaları ile karakterize edilir:

Tasarım Özellikleri

1. Yüksek Sızdırmazlık Üç Fazlı Post-Tipi Tamamen Kapalı Yapı

Dış Mekan Vakumlu Devre Kesiciler, IP65 ve üzeri koruma seviyesine ulaşan, tamamen yalıtılmış bir tasarıma sahiptir. Tamamen su geçirmez, toz geçirmez ve yoğuşma önleyicidirler; yağmurda, karda ve tozlu ortamlarda uzun süre stabil çalışmaya olanak tanırlar. Ayrıca yüksek sıcaklıklara, UV ışınlarına ve yaşlanmaya karşı dayanıklıdırlar ve dış mekandaki hava değişikliklerinden etkilenmezler.

2. Büyük Kaçak Mesafesi Silikon Kauçuk Yalıtım Burçları

Dış Mekan Vakumlu Devre Kesiciler, geniş sızıntı mesafeli silikon kauçuk (veya seramik) şemsiye etek tipi yalıtım burçları kullanır. İç mekan epoksi reçine burçlarıyla karşılaştırıldığında bu, daha uzun bir kaçak mesafesi sağlar, nemli ve kirli dış ortamlarda flashover deşarjını önler ve UV yaşlanmasına karşı üstün direnç sunar.

3. Rahat ve esnek çalışma güvenliği sağlar. Lugao'nun dış mekan Vakumlu Devre Kesicileri manuel, elektrikli veya uzaktan çalıştırılabilir. Açıkça görülebilen bağlantı kesmeleri sağlarlar, ek bağlantı kesme anahtarlarına ihtiyaç duymadan bakım sırasında güvenilir elektriksel izolasyon sağlarlar, bu da onları kapalı anahtarlama donanımı olmayan dış ortamlar için uygun hale getirir.

4. Dış mekan senaryolarına uyarlanabilen esnek kurulum seçenekleri. Dış mekan VCB'leri, direğe monteli ve zemine monteli kurulumlar dahil olmak üzere çeşitli kurulum yöntemlerini destekleyerek özel bir iç mekan dağıtım odasına olan ihtiyacı ortadan kaldırır. Bu, onları özellikle sık çalıştırma gerektiren yerler için uygun kılar.

İç Mekan ve Dış Mekan Vakumlu Devre Kesiciler Arasındaki Temel Farkların Karşılaştırma Tablosu

Projeniz için doğru Vakumlu Devre Kesiciyi nasıl seçersiniz?

Bir VCB seçerken üç temel hususa odaklanın: kurulum ortamı, koruma gereksinimleri ve bakım senaryoları:

1. Kurulum ortamına öncelik verin. Ekipman, kapalı bir şalt sistemi veya dağıtım odası gibi kapalı bir alana kurulursa, daha düşük maliyetler ve daha iyi uyumluluk sunan bir iç mekan VCB yeterlidir. Ancak dış mekan havai hatları veya direğe monteli senaryolar için bir dış mekan VCB seçilmelidir; aksi takdirde ekipman yağmur, yoğuşma ve kirlilik nedeniyle hızla hasar görecektir.

2. Ortamın ciddiyetini değerlendirin. Kıyı bölgeleri ve kimyasal endüstri parkları gibi aşırı kirli ve aşındırıcı ortamlar için, iç mekan ortamları bile yüksek koruma düzeyine sahip iç mekan VCB'lerine öncelik vermelidir. Ağır kirli dış alanlarda, geniş sızıntı mesafesi ve kirlenme önleyici dış mekan VCB'leri seçilmelidir.

3. Bakım ihtiyaçlarını göz önünde bulundurun. Uzak dış mekan senaryolarında, sahadaki bakım zorluklarını azaltmak için entegre bağlantı kesme anahtarlarına ve bakım gerektirmeyen tasarımlara sahip dış mekan VCB'lerine öncelik verin. İç mekan senaryoları için şalt donanımı konfigürasyonuna göre uygun bir iç mekan VCB modeli seçin.

20 yılı aşkın üretim tecrübesine sahip bir fabrika olarak Lugao Power, projenizin voltaj seviyesine, akım parametrelerine ve kurulum ortamına göre özelleştirilmiş VCB seçim çözümleri sunarak en uygun ekipmanı eşleştirmenize yardımcı olabilir.

SSS: İç Mekan ve Dış Mekan Vakumlu Devre Kesici

1.Maliyetten tasarruf etmek için iç mekan VCB'sini açık havada kullanabilir miyim?

Bu önerilmez. İç mekan vakumlu devre kesiciler, yağmur geçirmez, UV ışınlarına dayanıklı ve kirliliğe dayanıklı yalıtım gibi dış mekan kullanımı için gerekli özelliklere sahip değildir. Bu güvenlik tehlikesi oluşturur ve garantiyi geçersiz kılar.

2.Aynı VCB modeli hem iç hem de dış mekan projelerinde çalışabilir mi?

Bunlar birbirinin yerine kullanılamaz. Aynı vakumlu kırma teknolojisini kullanmalarına rağmen mekanik ve yalıtım tasarımları belirli ortamlar için özel olarak tasarlanmıştır. Yanlış tipin kullanılması erken hasara ve güvenlik tehlikelerine yol açabilir.

3.Dış mekan VCB'leri bakım gerektirir mi?

Lugao'nun dış mekan vakumlu devre kesicileri, az bakım gerektiren veya bakım gerektirmeyen çalışmaya olanak tanıyan, tamamen kapalı bir yapıyla tasarlanmıştır. Ancak yalıtkan durumunun düzenli olarak görsel olarak incelenmesi yine de tavsiye edilir.

4.İç ve dış mekan VCB'lerin seçim mantığı 10kV ve 35kV için aynı mıdır?

Mantık tamamen aynıdır, önce kurulum ortamını belirleyin, seçim prensibi voltaj seviyesine bakılmaksızın değişmeden kalır.

5.İki tip VCB arasında büyük bir fiyat farkı var mı?

Aynı voltaj ve akım özellikleri için dış mekan VCB'leri iç mekan VCB'lerinden daha pahalıdır. Bunun nedeni, dış mekan modelinin hava koşullarına karşı yüksek dirençli yalıtım, tamamen yalıtılmış su geçirmez bir yapı ve daha kalın bir kabuk kullanması ve bunun da daha yüksek üretim ve malzeme maliyetlerine yol açmasıdır.
