Yüksek Gerilim Devre Kesiciler Endüstriyel Ekipmanları Arızalardan Nasıl Korur?

Endüstriyel güç sistemlerinde, büyük motorlar, transformatörler, şalt cihazları ve kablolar gibi ekipmanlar sürekli olarak elektrik arızalarına (milisaniyeler içinde ciddi hasara neden olabilecek kısa devreler, topraklama arızaları ve aşırı yükler) maruz kalır. AYüksek Gerilim Devre KesiciArızalı bölümleri izole eden, arıza akımlarının değerli endüstriyel varlıklara zarar vermesini önleyen birincil koruma cihazı olarak görev yapar. Koruma mekanizması bir dizi algılama, açma ve ark söndürme yoluyla çalışır. Bir arıza oluştuğunda koruyucu röleler anormal akımı veya voltajı algılar ve Yüksek Gerilim Devre Kesicisine bir açma sinyali gönderir. Kesici daha sonra kontaklarını açarak, bir söndürme ortamı (tipik olarak SF6 gazı, vakum veya yağ) tarafından 30 ila 50 milisaniye içinde hızla söndürülen bir ark çizer. Bu hızlı kesinti, ekipman üzerindeki termal ve mekanik stresi en aza indiren geçiş enerjisini (I²t) sınırlar. Lugao Power Co., Ltd'deki fabrikamız. Endüstriyel uygulamalara yönelik 10.000'in üzerinde Yüksek Gerilim Devre Kesici ünitesi üretti ve doğru kesici seçimi ve koordinasyonunun ekipman hasar maliyetlerini yüzde 70'e kadar azalttığını belgeledik.

Ancak koruma sadece arızaları temizlemekle ilgili değildir; bunu diğer yükleri etkileyen voltaj düşüşlerine neden olmadan ve yıkıcı anahtarlama aşırı gerilimleri yaratmadan yapmaktır. Modern Yüksek Gerilim Devre Kesicileri, geçici aşırı gerilimleri azaltmak için ön yerleştirme dirençlerini, kapatma dirençlerini ve senkronize anahtarlama teknolojisini içerir. Ayrıca havai hat uygulamaları için çok adımlı tekrar kapama özelliğine de sahiptirler, ancak kablolu ağlara sahip endüstriyel tesislerde, kalıcı bir arızanın yeniden enerjilendirilmesini önlemek için genellikle tek adımlı açma tercih edilir. Ayrıca kesicinin, seçici açmayı sağlamak için yukarı ve aşağı yöndeki koruma cihazlarıyla (sigortalar, röleler ve diğer kesiciler) koordineli olması gerekir; bu, tesisin geri kalanı çalışmaya devam ederken yalnızca hatalı bölümün izole edildiği anlamına gelir. Bu makale, Yüksek Gerilim Devre Kesicilerin ayrıntılı koruma ilkelerini, teknik parametrelerini ve uygulama stratejilerini içermektedir. Ayrıca saha örnek olay incelemelerini de paylaşacağız.Lugao Güç Co, Ltd.Bu, kırıcılarımızın endüstriyel müşterileri büyük üretim kayıplarından ve ekipman değiştirme maliyetlerinden nasıl kurtardığını gösteriyor.

İçindekiler

• 1. Endüstriyel Ekipmanların Korunması Açısından Hızlı Arıza Kesintisi Neden Kritiktir?
• 2. Röle Koordinasyonu ve Kesici Zamanlaması Ekipman Hasarını Nasıl En Aza İndirir?
• 3. Yüksek Gerilim Devre Kesici Serimizin Temel Teknik Özellikleri Nelerdir?
• 4. Endüstriyel Varlıkların Korunmasında Ark Söndürme Ortamı Nasıl Karşılaştırılır?
• Sıkça Sorulan Sorular (SSS)
• Sonuç ve Özel Koruma Çözümü Sorgulama

Endüstriyel Ekipmanların Korunması Açısından Hızlı Arıza Kesintisi Neden Kritiktir?

Yüksek Gerilim Devre Kesicinin arıza akımını kesme hızı, endüstriyel ekipmana sağladığı koruma düzeyiyle doğru orantılıdır. Kısa devre sırasında arıza akımı, ekipmanın nominal akımının 20 ila 50 katına ulaşabilir. Örneğin, 13,8 kV'ta 400 A nominal akıma sahip 10 MVA'lık bir transformatör, 20 kA'lık bir arıza akımına maruz kalabilir. Bu akım, kesintisiz olarak, trafo sargılarını çarpıtabilecek, kablo yalıtımını eritebilecek ve motor millerini kırabilecek muazzam elektromanyetik kuvvetler ve joule ısınması üretir. Toplam hasar, arıza akımının karesi ile temizleme süresinin (I²t) çarpımı ile orantılı olan enerji geçişinin bir fonksiyonudur. Bir arızayı 100 milisaniye yerine 40 milisaniyede temizleyen Yüksek Gerilim Devre Kesici, I²t enerjisini yaklaşık yüzde 60 oranında azaltarak ekipmanın kalıcı hasar görmesi olasılığını önemli ölçüde azaltır.

Yüksek Gerilim Devre Kesici tasarımlarımızda hızlı kesintinin temel yönleri:

• Ultra hızlı röle algılama:Kesicilerimiz, geleneksel aşırı akım rölelerinin gözden kaçırdığı yüksek empedanslı arızalar da dahil olmak üzere arızaları 5 ila 10 milisaniye içinde tespit eden dijital koruyucu rölelerle eşleştirilmiştir. Bu erken algılama, kesiciye arıza akımı zirvelerinden önce açılması için daha fazla zaman kazandırır.
• Çalışma mekanizması hızı:Yüksek Gerilim Devre Kesicimiz, kontakları 28 ila 35 milisaniyede açabilen yaylı veya hidrolik bir mekanizma kullanır. Çoğu arıza türü için toplam temizleme süresi (röle + kesici) 50 milisaniyenin altındadır.
• Ark söndürme verimliliği:Ark, kontak ayrılmasından sonra ilk akım sıfırında söndürülür. 50 Hz'lik bir sistem için bu, kontak ayrılmasından sonraki 10 milisaniye içinde gerçekleşir. SF6 şişirme teknolojimiz, arkın mevcut sıfırdan itibaren 5 milisaniye içinde soğutulmasını ve deiyonize olmasını sağlayarak yeniden çarpmayı önler.
• Çoklu kesinti yapılandırması:Çok yüksek gerilim uygulamaları için (245 kV üzeri), Yüksek Gerilim Devre Kesicimiz seri olarak iki veya dört kesici kullanır; bu, geri kazanım gerilimini dağıtır ve oda başına daha hızlı dielektrik geri kazanımına izin vererek genel kesinti süresini azaltır.

Arıza akımlarının termal ve mekanik etkileri iyi belgelenmiştir. 100 milisaniye süren bir arıza, bakır iletkenlerin sıcaklığını 200°C artırabilir, metali tavlayabilir ve mekanik mukavemetini azaltabilir. Transformatörlerde arıza sırasında oluşan elektromanyetik kuvvetler normal çalışma kuvvetinin 100 katını aşarak çekirdek hareketine ve sargı deformasyonuna neden olabilir. Fabrikamız 200'den fazla endüstriyel arızadan gelen hasar raporlarını analiz etti ve temizleme süresi 50 milisaniyenin altında olan kırıcıların vakaların yüzde 80'inde onarılabilir hasara yol açtığını, temizleme süresi 100 milisaniyenin üzerinde olan kesicilerin ise vakaların yüzde 65'inde toplam ekipman kaybına yol açtığını buldu. Bu nedenle her Yüksek Gerilim Devre Kesiciyi güvenilirlikten ödün vermeden mümkün olan en hızlı kesintiyi sağlayacak şekilde tasarlıyoruz. Ek olarak kesicimiz, bir arıza sırasında operatörün kesiciyi kapalı tutmasını önleyen, koruma fonksiyonunun geçersiz kılınmamasını sağlayan, tetiklemesiz bir mekanizma içerir.

Motor koruması için hızlı kesinti özellikle kritiktir. Büyük endüksiyon motorları (1.000 HP'nin üzerinde), başlatma sırasında nominal akımın 6 ila 8 katı ani akım çeker. Motor çalıştırılırken bir arıza meydana gelirse, birleşik başlatma ve arıza akımı çok yüksek olabilir. Yüksek Gerilim Devre Kesicimiz, röle ayarları aracılığıyla başlatma akımı ile arıza akımını ayırt edebilir, ancak bir arıza onaylandıktan sonra, motorun termal limiti aşılmadan devreyi temizler. Pek çok endüstriyel tesis, hızlı etkili kesicilerimizi kurarak, maliyeti 20.000 ila 50.000 ABD Doları arasında değişen motor geri sarmalarından kaçındı. Özetle, endüstriyel ekipmanların korunmasında en önemli faktör kesinti hızıdır ve Yüksek Gerilim Devre Kesicimiz, sınıfında mümkün olan en hızlı temizleme sürelerini sağlayacak şekilde tasarlanmıştır.

Röle Koordinasyonu ve Kesici Zamanlaması Ekipman Hasarını Nasıl En Aza İndirir?

Koruma sistemi uygun şekilde koordine edilmemişse hızlı kesinti tek başına yeterli değildir. Endüstriyel güç sistemlerinde çeşitli seviyelerde birden fazla koruma cihazı bulunur: besleyici kesiciler, veri yolu bağlaştırıcıları, transformatör kesiciler ve motor kontrol merkezleri. Motor besleyicisinde bir arıza meydana gelirse, yalnızca o motoru izole ederek önce besleyici Yüksek Gerilim Devre Kesicisinin açma yapması gerekir. Besleyici kesici arızalanırsa veya çok yavaşsa, yukarı yöndeki bara kesici devreye girecek ve tesisin tüm bölümünü kapatacaktır. Bu, seçici koordinasyon olarak bilinir ve Yüksek Gerilim Devre Kesicimiz, zaman-akım derecelendirme şemasıyla sorunsuz bir şekilde çalışacak şekilde tasarlanmıştır. Lugao Power Co., Ltd'deki fabrikamız. her büyük kurulum için koordinasyon çalışmaları sağlayarak kesicinin açma eğrisinin ve çalışma süresinin alt sigortalara ve üst kesicilere göre uygun şekilde ayarlanmasını sağlar.

Yüksek Gerilim Devre Kesicimizdeki röle koordinasyonu ve zamanlamasının kritik yönleri:

• Ters zamanlı aşırı akım koruması:Röle, kesicinin zararsız aşırı yüklerden (örn. motorun çalıştırılması) kurtulmasına izin verir, ancak arıza akımı arttıkça daha hızlı açma yapar. 10 kat nominal arıza akımı için kesici 0,5 saniyede temizler, ancak 20 kat nominal arıza için 0,12 saniyede temizler.
• Anlık koruma elemanı:Ciddi arızalar için (önceden belirlenmiş bir eşiğin üzerinde, genellikle nominal akımın 15 katı), röle, Yüksek Gerilim Devre Kesiciyi kasıtlı bir gecikme olmadan açar ve 50 milisaniyenin altında temizleme süreleri elde eder. Bu öğe, başlatma sırasında istenmeyen açmaları önlemek amacıyla motor besleyicileri için devre dışı bırakılır.
• Bölge kilitleme:Kesicilerimiz, arıza giderme sırasında aşağı yöndeki bir kesicinin yukarı yöndeki kesicilere bir engelleme sinyali gönderdiği iletişim tabanlı bir kilitleme şemasını destekler. Alt kesici, belirlenen süre içinde arızayı giderirse, üst kesici açma yapmaz ve sağlıklı yüklere giden gücü korur.
• Tekrar kapama koordinasyonu:Havai hatlara sahip endüstriyel tesisler (örn. maden sahaları) için Yüksek Gerilim Devre Kesicimiz otomatik tekrar kapama için yapılandırılabilir. Kesici açar, 0,3 saniye bekler ve ardından arızanın geçici olup olmadığını test etmek için tekrar kapanır. Arıza devam ederse kilitlenir. Bu, ekipmanı tekrarlanan strese karşı korurken, geçici arızalar için kesinti süresini azaltır.

İyi koordine edilmiş bir koruma planı yalnızca ekipman hasarını en aza indirmekle kalmaz, aynı zamanda üretimin aksama süresini de azaltır. Yakın zamanda desteklediğimiz bir çimento fabrikasında, konveyör motor besleyicisindeki bir arıza, besleyici Yüksek Gerilim Devre Kesicisi tarafından 0,12 saniyede giderilirken, yukarı yöndeki bara kesici kapalı kaldı. Tesis 30 dakika boyunca (motoru onarmak için) yalnızca bir konveyörü kaybetti, tesisin geri kalanı ise üretime devam etti. Koordinasyon olmasaydı, otobüs kesici devreye girecek ve 120.000 $ değerinde üretim kaybına neden olacak şekilde 4 saatlik bir tesis kapanmasına neden olacaktı. Fabrikamız, Yüksek Gerilim Kesici tedariği kapsamında, arıza akımlarını simüle etmek ve seçiciliği doğrulamak için ETAP veya SKM gibi yazılımlar kullanarak detaylı bir koordinasyon çalışması sağlamaktadır.

Bir diğer önemli zamanlama faktörü, kesicinin farklı çalışma koşulları altında açılma ve kapanma süreleridir. Yüksek Gerilim Devre Kesicimiz, toplam temizleme süresinin (röle algılama, mekanizmanın çalışması ve ark söndürme dahil) garanti edilen aralık dahilinde kaldığını doğrulamak için nominal voltajda ve nominal kısa devre akımında test edilir. Ayrıca kesicinin, jeneratörlere veya büyük transformatörlere yakın endüstriyel arızalarda yaygın olan DC ofseti ile asimetrik akımları kesme yeteneğini de test ediyoruz. DC bileşeni akımın sıfır geçişini geciktirerek ark süresini artırabilir. Kırıcımızın şişirici tasarımı, uzun ark sırasında bile yeterli gaz basıncını korur ve DC ofseti ne olursa olsun arızanın giderilmesini sağlar. Bu sağlamlık, Yüksek Gerilim Devre Kesicimizin çelik fabrikalarında, kağıt fabrikalarında ve diğer ağır endüstrilerde güvenilmesinin temel nedenidir.

Yüksek Gerilim Devre Kesici Serimizin Temel Teknik Özellikleri Nelerdir?

Lugao Güç Co, Ltd. 12 kV'tan 245 kV'a kadar dağıtım gerilimlerini kapsayan, endüstriyel koruma için üç ana seri Yüksek Gerilim Devre Kesicileri üretmektedir. Her seri, farklı endüstriyel uygulamalara uyacak şekilde özel arıza kesme yetenekleri, çalışma mekanizmaları ve ark söndürme ortamı ile tasarlanmıştır. Aşağıdaki tablo çelik, madencilik ve kimya tesislerinde en sık belirtilen modellerimiz için ayrıntılı parametreler sunmaktadır. Tüm değerler IEC 62271-100 ve ANSI C37.06 standartlarına göre bağımsız test laboratuvarları tarafından onaylanmıştır.

Bu temel özelliklerin ötesinde fabrikamız endüstriyel uygulamalar için kapsamlı özelleştirme olanağı sunmaktadır. Örneğin, motor dereceli kesicilere, motorun termal hasar eğrileriyle eşleşen özel açma eğrileri sağlayabiliriz. Ayrıca kompakt bir düzende Yüksek Gerilim Devre Kesiciyi, ayırıcıları ve topraklama anahtarlarını içeren kapalı şalt tertibatları (GIS veya AIS) sunuyoruz. Madencilik veya açık deniz platformları gibi zorlu ortamlar için gelişmiş korozyon korumasına, IP54 muhafazalara ve yoğuşma önleyici ısıtıcılara sahip tropik versiyonlar sunuyoruz. Tüm Yüksek Gerilim Devre Kesici ünitelerimiz, tesis SCADA sistemleriyle entegre edilebilen, kontak aşınmasının, gaz basıncının (SF6 modelleri için) ve çalışma mekanizması durumunun uzaktan izlenmesine olanak tanıyan bir teşhis portu içerir.

Güvenilirlik sıkı tip testleri ile doğrulanmıştır. 145 kV Yüksek Gerilim Devre Kesicimiz, herhangi bir kontak değişimi gerektirmeden nominal kısa devre akımı kesintilerinin 20 katını tamamlayarak ark odası tasarımımızın dayanıklılığını ortaya koymuştur. 12 kV serimizdeki vakum kesiciler, tam yükte 15.000 çalışma için derecelendirilmiştir ve onlara 20 yıl normal hizmet garantisi veriyoruz. SF6'nın çevresel etkisinden endişe duyan müşterilerimiz için 36 kV serimiz benzer kesinti performansına sahip bir kuru hava alternatifi sunuyor. Lugao ayrıca tedarik ettiğimiz her Yüksek Gerilim Devre Kesici için kapsamlı bir koruma koordinasyon çalışması sunarak kesici ayarlarının tesisinizin koruma felsefesiyle uyumlu olmasını sağlar. Beklenmedik bir arıza durumunda aksama süresini en aza indirecek şekilde çoğu parçanın 48 saatte teslimata hazır olmasıyla tüm modeller için dünya çapında bir yedek parça stoğu tutuyoruz.

Ark Söndürme Medyası Endüstriyel Varlıkların Korunmasında Nasıl Karşılaştırılır?

Ark söndürme ortamının (vakum, SF6 veya yağ) seçimi, Yüksek Gerilim Devre Kesicinin endüstriyel ekipmanı ne kadar etkili koruduğunu önemli ölçüde etkiler. Her ortamın kesinti hızını, bakım gereksinimlerini ve çevreye uyum sağlamayı etkileyen farklı özellikleri vardır. Lugao Güç Co, Ltd. her üç ortama da sahip kesiciler üretmektedir ancak gerilim seviyesi, arıza görevi ve tesis konumuna bağlı olarak farklı tipler öneriyoruz. Vakum kesiciler, az bakım gerektirmeleri ve motor başlatma akımlarını mükemmel şekilde kesmeleri nedeniyle 12 kV ila 40,5 kV uygulamalarda hakimdir. SF6, yüksek dielektrik dayanımı ve büyük arıza akımlarını kesebilme özelliği nedeniyle 72,5 kV ve üzeri için tercih edilmektedir. Yangın riski ve bakım yoğunluğu nedeniyle yeni kurulumlarda yağ kırıcılar artık büyük ölçüde kullanılmamaktadır, ancak mevcut petrol tesisleri için hâlâ yenileme kitleri sağlıyoruz.

Yüksek Gerilim Devre Kesici tekliflerimizde ark söndürme ortamının ayrıntılı karşılaştırması:

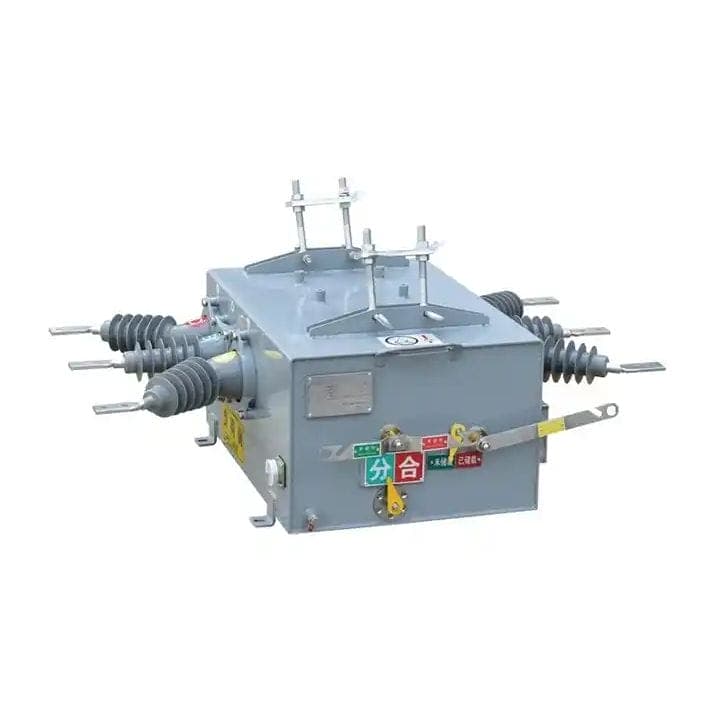

• Vakum kesiciler (12 kV ila 40,5 kV):Ark, kapalı bir seramik zarf içindeki metal buhar plazmasında yanar. Akım sıfırda, metal buharı kontaklar ve koruyucular üzerinde yoğunlaşarak 10 mikrosaniyenin altında bir sürede dielektrik dayanımını geri kazanır. Bu, vakum kesicilerin son derece hızlı (toplam temizleme süresi 45 ms'nin altında) ve sık yapılan işlemlerde son derece güvenilir olmasını sağlar. Gazla işlem gerektirmezler ve minimum düzeyde bakım gerektirirler; yalnızca her 5.000 işlemde bir temas aşınmasının izlenmesi gerekir. Fabrikamız, iç mekan şalt cihazları, motor kontrol merkezleri ve kapasitör bankları için vakumlu Yüksek Gerilim Devre Kesiciyi önerir.
• SF6 kesiciler (36 kV - 800 kV):Ark, serbest elektronları yakalayan ve ark yolunu deiyonize eden sıkıştırılmış bir SF6 gaz akışıyla soğutulur. SF6 kesiciler, vakumlu kesicilere göre çok daha yüksek arıza akımlarını (80 kA'ya kadar) kesebilir ve ortam sıcaklığına daha az duyarlıdır. Ancak düzenli gaz basıncı kontrolleri ve nem analizi gerektirirler. SF6 Yüksek Gerilim Devre Kesicimiz, uzaktan alarmlı bir yoğunluk monitörü içerir ve bakım için gaz taşıma arabaları sağlarız. Yüksek arıza seviyelerine sahip (40 kA'nın üzerinde) dış mekan trafo merkezleri ve büyük endüstriyel tesisler için SF6 tercih edilen seçimdir.
• Yağ kırıcılar (eski, 245 kV'a kadar):Ark, yağı ayrıştırarak arkı soğutan ve söndüren hidrojen gazı üretir. Yağ kırıcılar hacimlidir, düzenli yağ filtrelemesi gerektirir ve yangın tehlikesi oluşturur. Yeni yağ kırıcılar üretmiyoruz, ancak yağ kırıcıları SF6 veya vakumlu Yüksek Gerilim Devre Kesici birimleriyle değiştirmek için bir yenileme hizmeti sunarak bakım maliyetlerini yüzde 60 oranında azaltır ve güvenliği artırırız.

Pratik farkı göstermek için, 33 kV veriyoluna ve 40 kA arıza seviyesine sahip bir çelik fabrikasını düşünün. 36 kV'taki vakumlu Yüksek Gerilim Devre Kesicinin seri olarak birden fazla kesici kullanması gerekecek ve bu da karmaşıklığı artıracaktır. Tek kesicili SF6 36 kV kesicimiz, toplam 48 ms temizleme süresiyle 40 kA'yı güvenilir bir şekilde temizler. SF6 kırıcı ayrıca çok şişeli vakum çözümüne (5.000 işlem) kıyasla daha yüksek bir mekanik dayanıklılığa (10.000 işlem) sahiptir. Öte yandan, 13,8 kV dağıtım sistemine ve çok sayıda motor besleyiciye sahip bir çimento fabrikası için Vakumlu Yüksek Gerilim Devre Kesicimiz, motor arızalarına karşı mükemmel koruma sağlar ve gaz kullanımı gerektirmez, tesis elektrikçilerinin bakımını kolaylaştırır.

Fabrikamız, arıza çalışmanıza ve tesis düzeninize bağlı olarak ücretsiz ortam seçimi danışmanlığı sunmaktadır. Ayrıca her tip Yüksek Gerilim Devre Kesici için özel bakım prosedürlerine ilişkin eğitim de sağlıyoruz. Mevcut tesisler için, yağdan veya eski vakum teknolojisinden modern SF6 veya vakum tasarımlarımıza yükseltmenin korumayı iyileştirip iyileştirmeyeceğini ve arıza süresini azaltıp azaltmayacağını belirlemek için bir risk değerlendirmesi yapabiliriz. Lugao Güç Co, Ltd. 300'den fazla endüstriyel trafo merkezinin yenilenmesini başarıyla gerçekleştirdi ve müşterilerimiz, Yüksek Gerilim Devre Kesicimize yükseltme yaptıktan sonra sürekli olarak koruma güvenilirliğinin arttığını ve bakım maliyetlerinin azaldığını bildiriyor.

Sıkça Sorulan Sorular (SSS)

Soru 1: Yüksek Gerilim Devre Kesici endüstriyel ekipmanı kısa devre arızasından ne kadar hızlı koruyabilir?

Cevap: Toplam koruma süresi, rölenin algılama süresi, kesici mekanizma süresi ve ark kesinti süresinin toplamıdır. Dijital bir röle ile eşleştirilmiş Yüksek Gerilim Devre Kesicimiz, arızanın başlangıcından son kesintiye kadar 45 ila 55 milisaniyede bir arızayı temizleyebilir. Bu, geçiş enerjisini (I²t) transformatörlerde sargı deformasyonunu ve motorlarda rotor çubuğu hasarını önleyecek seviyelere sınırlamak için yeterince hızlıdır. Örneğin, 25 kA arıza akımına sahip 13,8 kV'luk bir motor, 50 ms'de temizlenirse yalnızca 28 MJ enerji deneyimlerken, 250 ms'de temizlenirse 140 MJ enerji yaşanır. Bu fark, onarılabilir hasar ile ekipmanın tamamen değiştirilmesi arasındaki çizgidir.

Soru 2: Yüksek Gerilim Devre Kesicisinin ekipmanı gerektiği gibi koruyamadığını gösteren işaretler nelerdir?

Yanıt: Yaygın belirtiler arasında şunlar yer alır: sık sık rahatsız edici açmalar (yanlış röle ayarlarının veya aşınmış kontakların göstergesi); kırıcı mahfazası üzerinde gözle görülür karbon birikintileri (havalı veya yağlı kırıcılar için); SF6 gaz basıncı alarm ayar noktasının altında (SF6 kesiciler için); ve çalışma sırasında aşırı titreşim veya gürültü. En önemlisi kesici çalışmasına rağmen ekipman arızaları (kabloların yanması, trafo sigortalarının atması veya motor sargılarının hasar görmesi) yaşıyorsanız koruma koordinasyonu yetersiz olabilir. Fabrikamız bir koruma denetim hizmeti sunmaktadır: boşlukları belirlemek için röle ayarlarınızı, kesici zamanlamasını ve arıza seviyelerini inceliyoruz. Bir arıza sırasında tasarlandığı gibi performans göstereceğinden emin olmak için Yüksek Gerilim Devre Kesicinizin zamanlama testleri, kontak direnci ölçümleri ve dielektrik testleri dahil olmak üzere yıllık olarak test edilmesini öneririz.

Soru 3: Yüksek Gerilim Devre Kesici hem aşırı yüklere hem de kısa devreye karşı koruma sağlayabilir mi?

Cevap: Evet, ikili koruma elemanları sayesinde. Ters zamanlı aşırı akım elemanı, zararsız aşırı yüklere izin vermek için bir zaman gecikmesinden sonra açma yaparak sürekli aşırı yüklere (örneğin, nominal akımın yüzde 110'unda çalışan bir motor) karşı koruma sağlar. Anlık eleman kısa devrelere karşı koruma sağlar ve gecikmeden açma yapar. Yüksek Gerilim Devre Kesicimiz, her iki elemanın bağımsız olarak ayarlanmasına olanak tanıyan bir açma ünitesiyle donatılmıştır. Motor besleyicileri için ters zaman eğrisi, motorun termal limitiyle koordine edilir ve anlık eleman, istenmeyen açmaları önlemek için başlatma akımının üzerine ayarlanır. Transformatör fiderleri için ters zaman eğrisi, transformatörün aşırı uyarılma ve termal hasar eğrileriyle koordine edilir.

Soru 4: Yüksek Gerilim Devre Kesicinin çalışma mekanizması koruma performansını nasıl etkiler?

Cevap: Çalıştırma mekanizması kontak açılma hızını ve güvenilirliğini belirler. Yay ile çalışan mekanizmamız (36 kV'a kadar) kontakları 28 ms'de açabilirken, hidrolik mekanizmamız (145 kV ve üzeri için) 32 ms'de açabilmektedir. Daha hızlı açılma, ark süresini ve toplam temizleme süresini azaltır. Daha da önemlisi, yardımcı güç kaynağı arızalansa dahi mekanizmanın açılabilmesi gerekmektedir. Yay mekanizmamız enerjiyi mekanik olarak depoladığı için harici bir güç gerektirmeden çalışabilmektedir. Hidrolik mekanizma aynı zamanda enerjiyi depolayan bir akümülatör kullanır. Aşınma, kesicinin ömrü boyunca açılma süresini artırabileceğinden, mekanizmanın şarj ve açılma süresini yıllık olarak test etmenizi öneririz. Lugao Güç Co, Ltd. Açılış süresini fabrika spesifikasyonlarına döndüren bir mekanizma yenileme hizmeti sağlar.

Soru 5: Lugao Power Co.,Ltd. hangi desteği sağlıyor? Yüksek Gerilim Devre Kesicimizin endüstriyel ekipmanlarımızı uygun şekilde koruduğundan emin olmak için teklifiniz var mı?

Cevap: Uçtan uca destek sağlıyoruz: sistem verilerinizi kullanarak ücretsiz koruma koordinasyon çalışması; yerinde kurulum denetimi ve devreye alma; bakım personeliniz için röle ayarı, zamanlama testleri ve SF6 kullanımı (varsa) konusunda eğitim; ve 24 saat teknik yardım hattı. Ayrıca kesicinizin teşhis verilerine (isteğe bağlı iletişim modülü aracılığıyla) uzaktan erişebildiğimiz ve size kontak aşınması, çalışma süresi eğilimi ve gaz basıncı hakkında periyodik raporlar gönderdiğimiz bir durum izleme hizmeti de sunuyoruz. Bir arıza durumunda, korumanın doğru şekilde çalışıp çalışmadığını veya ayarlamaların gerekli olup olmadığını belirlemek için kesicinin olay günlüğünü analiz edebiliriz. Fabrikamız, tüm Yüksek Gerilim Devre Kesici modellerimiz için kapsamlı bir yedek parça envanteri bulundurmakta olup, herhangi bir yedek parçanın dünya çapında 48 saat içinde gönderilebilmesini sağlar. Lugao Power Co.,Ltd. ile yalnızca bir kesiciye değil, tam bir koruma ortaklığına sahip olursunuz.

Sonuç: Endüstriyel Varlıklarınızı Lugao Power Yüksek Gerilim Devre Kesicilerle Koruyun

Endüstriyel ekipman çok büyük bir sermaye yatırımını temsil eder ve onu elektrik arızalarından korumak, operasyonel süreklilik ve karlılık açısından çok önemlidir. Yüksek Gerilim Devre Kesiciler, hızlı arıza tespiti, hızlı mekanizma çalışması ve verimli ark söndürme yoluyla kısa devrelerin ve aşırı yüklerin yıkıcı enerjisini sınırlar. Ayrıntılı olarak açıkladığımız gibi, kesinti hızı, röle koordinasyonu ve ark söndürme ortamı seçiminin tümü, ekipman hasarını en aza indirmede kritik rol oynar. Lugao Power Co., Ltd'deki fabrikamız. motor besleyicileri için 12 kV vakum tiplerinden ana trafo merkezleri için 145 kV SF6 ünitelerine kadar her biri özel endüstriyel uygulamanız için en yüksek düzeyde koruma sağlayacak şekilde tasarlanmış kapsamlı bir Yüksek Gerilim Devre Kesici yelpazesi tasarlamıştır.

Ekipmanınızın hassasiyetini şansa bırakmayın.Lugao Power Co., Ltd. ile iletişime geçin. BugünÜcretsiz koruma değerlendirmesi için. Tek hat diyagramınızı, arıza akımı seviyelerini ve ekipman türlerini sağlayın; koruma mühendislerimiz önerilen kesici modelleri, röle ayarları ve koordinasyon şemalarını içeren özelleştirilmiş bir rapor sunacaktır. Tüm Yüksek Gerilim Devre Kesici ürünlerimiz 3 yıl garanti, yerinde eğitim ve 7/24 teknik destek ekibiyle birlikte gelir.Ücretsiz koruma denetiminizi şimdi Lugao Power Co.,Ltd'den talep edin. Endüstriyel varlıklarınızın mevcut en iyi Yüksek Gerilim Devre Kesici teknolojisi ile güvence altına alınmasını sağlayın. Korumaya yatırım yapın, gönül rahatlığına yatırım yapın.
