GCS alçak gerilim çekmeceli şalt dolabının kullanım planları nelerdir?

GCS alçak gerilim çekmeceli şalt dolabının kullanım planları nelerdir?

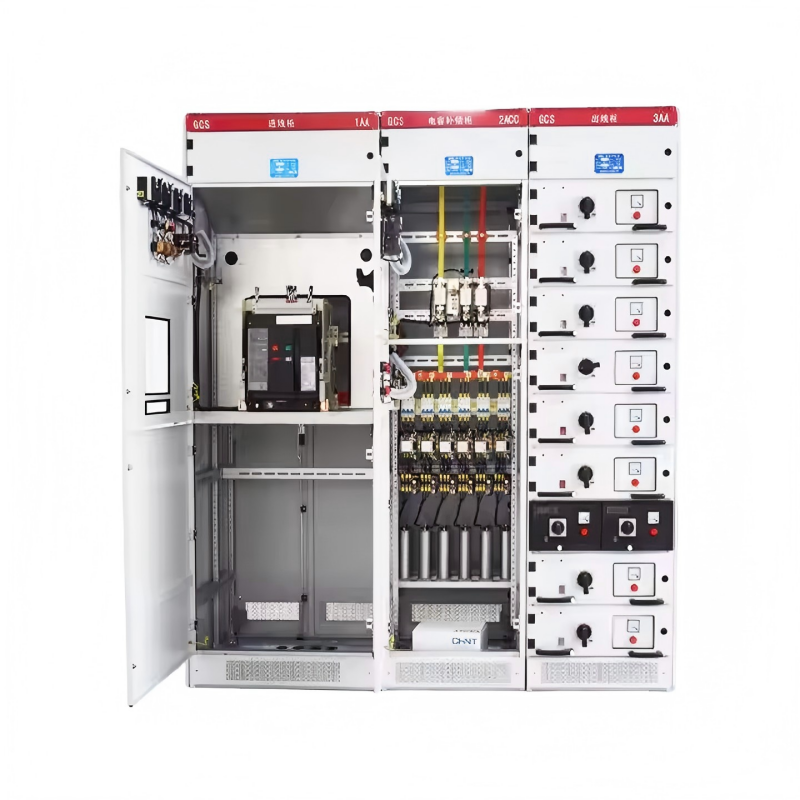

Ana devre planı

  GCS kabininin ana devre planı, yardımcı devrelerin kontrolü ve korunmasındaki değişikliklerden elde edilen planlar ve spesifikasyonlar hariç, 32 grup ve 118 spesifikasyondan oluşmaktadır. 2500kVA ve altındaki dağıtım transformatörlerinin seçimine uygun, 5000A nominal çalışma akımına sahip, enerji üretimi, güç kaynağı ve diğer güç kullanıcılarının ihtiyaçlarını içerir. Kondansatör kompanzasyon kabinleri, güç kaynağı ihtiyaçlarını karşılamak ve güç faktörünü iyileştirmeye yönelik olarak kullanılmak üzere, reaktör kabinleri ise kapsamlı yatırım ihtiyaçlarını dikkate alacak şekilde tasarlanmıştır.

Yardımcı devre planı

  GCS yardımcı devre atlasında 120 adet yardımcı devre planı bulunmaktadır. DC çalışma bölümünün yardımcı devre planı esas olarak enerji santrali trafo merkezlerinin alçak gerilim tesisi (istasyon) sistemi için kullanılır. 200MW ve altı ve 300MW ve üzeri ünitelerin alçak gerilim santral sistemi, çalışma (yedek) güç kaynağı hattının, güç besleyicisinin ve motor besleyicisinin genel kontrol modu için uygundur.

  AC operasyon bölümünün yardımcı planı esas olarak fabrikalardaki, madenlerdeki, işletmelerdeki ve yüksek binalardaki alçak gerilim trafo merkezleri için kullanılır. Çift güç kaynağı çalışma kontrolüne uygun 6 kombinasyon vardır. Doğrudan mühendislik tasarımında kullanılabilen, elektrikli kilitleme bekleme otomatik atış, kendini kurtarma ve diğer kontrol devrelerinin çalışması yoktur.

  DC kontrol güç kaynağı DC 220V veya 110V'dur ve AC kontrol güç kaynağı AC 380V veya 220V'dir. Çekmece ünitelerinden oluşan komple bir dolaptır. 220V kontrol güç kaynağı, bu kabindeki özel kontrol transformatörü tarafından desteklenen genel kontrol güç kaynağından elde edilir. Kamu kontrolü güç kaynağı, topraklanmamış bir kontrol transformatörü kullanır ve zayıf akım sinyal lambalarına ihtiyaç duyulduğunda kullanılmak üzere 24V güç kaynağı ayrılmıştır.

  Watt-saat sayacının kurulum yeri, voltaj sinyalinin giriş yöntemi ve diğer kurulum ve kullanım gereksinimleri, yardımcı devre şemasının "Hazırlık Talimatları"nda ayrıntılı olarak açıklanmıştır.

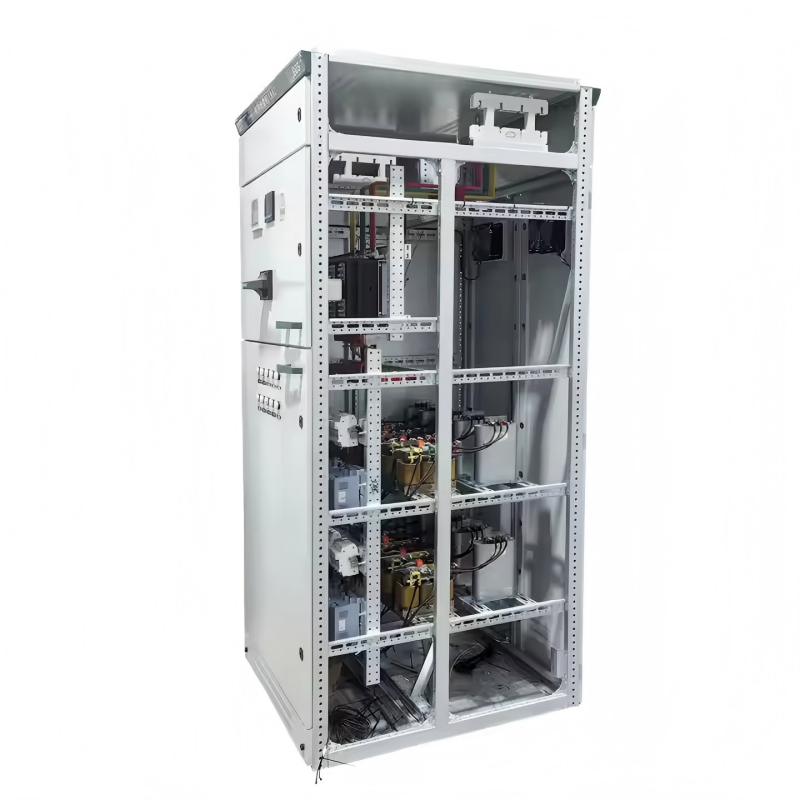

Ana bara

Baranın dinamik termal stabilitesini arttırmak ve kontak yüzeyindeki sıcaklık artışını iyileştirmek için tüm ekipmanlarda TMY-T2 serisi sert bakır baralar kullanılmaktadır. Bakır baralar tam boy kalay kaplı olup, tam boy gümüş kaplı bakır baralar da kullanılabilir. Yatay bara ve dikey bara sırasıyla kabin içindeki bara izolasyon odasına monte edilir. Nötr topraklama barası sert bir bakır çubuk kullanır. Yatay nötr topraklama kablosu (PEN) veya topraklama + nötr kablosu (PE+N) bağlanır.

Ana şalter

630A ve üzeri güç kaynağı hatları ve besleyici anahtarları için esas olarak DW45 serisi seçilir ve ayrıca DW48 serisi, AE serisi, 3WE veya ME serisi de seçilebilir. Gerekirse içe aktarılan M serisi veya F serisi de seçilebilir.

630A'nın altındaki besleyici ve motor kontrol anahtarları için Wang An, TG serisini ve CM1 serisini seçer. NM serisi, CDM serisi, TG30 serisi ve diğer kalıplı kasa anahtarları.

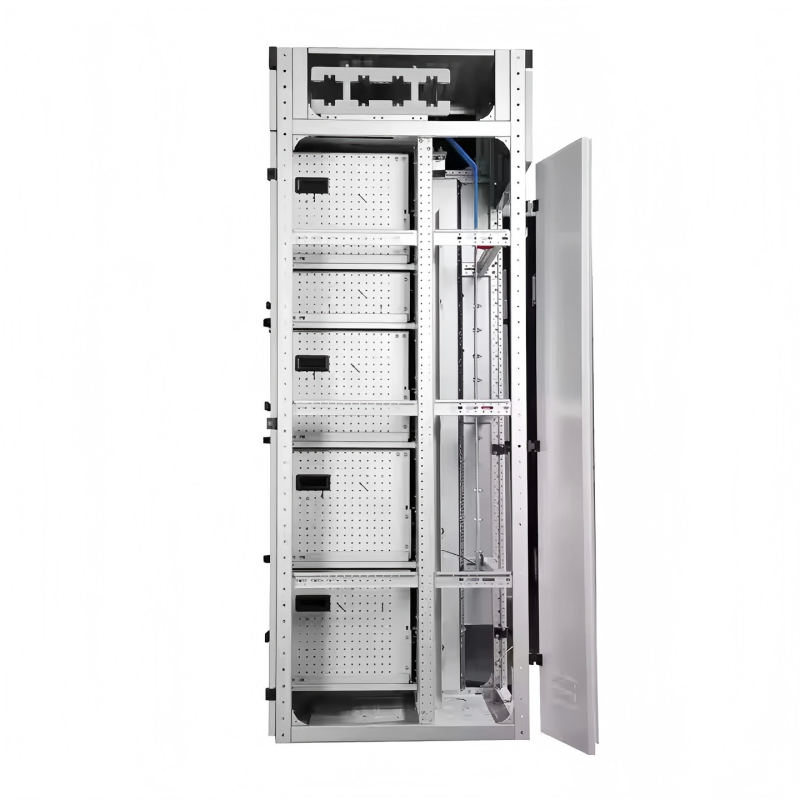

Ana devrenin dinamik stabilitesini arttırmak amacıyla GCS serisi özel kombine bara kelepçeleri ve izolasyon destekleri tasarlanmıştır. Yüksek yalıtım mukavemetine, iyi kendi kendine sönme performansına ve benzersiz yapıya sahip, yüksek mukavemetli, alev geciktirici sentetik yastık malzemelerinden yapılmıştır.

Fonksiyonel ünitelerin bölmelerinin, fişlerinin ve kablo başlıklarının sıcaklık artışını azaltmak için GCS kabine özel adaptör tasarlanmıştır. Adaptörün büyük kapasitesi ve düşük sıcaklık artışı vardır.

Tasarım departmanı, kullanıcı ihtiyaçlarına göre daha iyi performansa ve daha ileri teknolojiye sahip yeni elektrik bileşenlerini seçerse, GCS serisi kabinler çok yönlülüğe sahiptir ve güncellenen elektrik bileşenleri nedeniyle üretim ve kurulumda zorluklara neden olmayacaktır.

Elektrik bileşeni seçimi

GCS kabinlerinde ağırlıklı olarak ileri teknolojiye sahip, yüksek performans ve stabilite göstergelerine sahip elektrikli bileşenler kullanılmakta ve Çin'de seri üretilebilen ithal teknoloji kullanılmaktadır.
