GGD tipi düşük voltajlı tam şalterin özellikleri nelerdir?

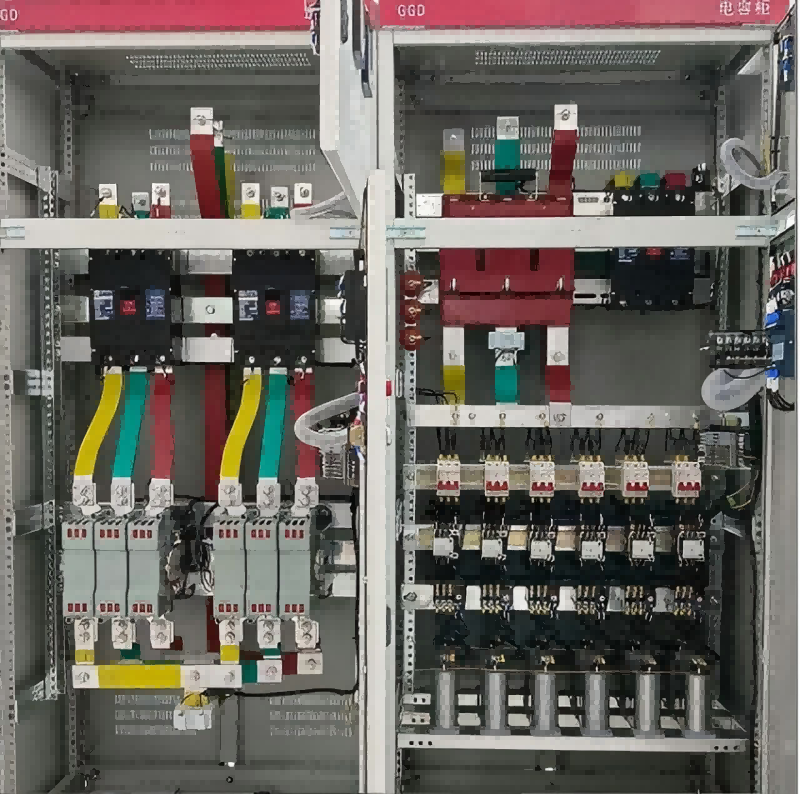

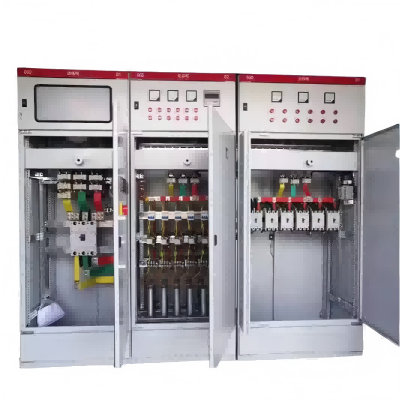

GGD Yapısı Giriş

GGD tipi AC düşük voltajlı dağıtım kabini, genel amaçlı kabin tipini benimser, çerçeve lokal olarak 8MF soğuk şekillendirilmiş çelik ile monte edilir ve genel amaçlı kabinin parçaları modüler prensibe göre tasarlanmıştır ve 20 kalıp montaj delikleri vardır. Yüksek genelleme katsayısı, fabrikanın sadece üretim döngüsünü kısaltmakla kalmayıp aynı zamanda çalışma verimliliğini de artıran üretim öncesi gerçekleştirmesini sağlar.

GGD dolabının tasarımı, kabinin çalıştırılmasındaki ısı dağılma problemini tam olarak dikkate alır. Kabinin üst ve alt uçlarında farklı sayıda ısı dağılma yuvası vardır. Kabin içindeki elektrik bileşenleri ısındığında, ısı yükselir ve üst uçtaki yuvalardan boşaltılırken, soğuk hava, alt uçtaki yuvalar tarafından sürekli olarak kabine eklenir, böylece kapalı dolap ısı dağılımı amacına ulaşmak için alttan yukarıdan doğal bir hava kanalına şekillenir.

GGD kabinesi, modern endüstriyel ürün modelleme tasarımının gereksinimlerine uygun olarak, dolap dışını tasarlama yönteminin altın oranını ve boyutların her bir bölümünün bölünmesini kullanmak için, böylece Amerika Birleşik Devletleri'nin tüm kabinesi yeni bir görünüm.

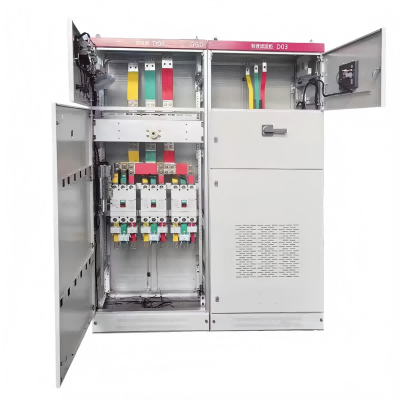

Dolap kapısı, kurulumu ve sökülmesi kolay olan pivot hareketli menteşelerle çerçeve ile bağlanır ve kapının katlanmış kenarı dağ tipi kauçuk bir şeritle gömülüdür ve kapı ve çerçeve arasındaki gömülü şerit, kapının dolap gövdesi ile doğrudan koruma seviyesini geliştirmesini önleyebilen belirli bir sıkıştırma hattı fazına sahiptir. Çerçeveye bağlı çok sarmallı yumuşak bakır telli elektrik bileşenleri olan enstrümantasyon kapısı, dolap montaj parçaları ve dolaba bağlı tırtıllı vidalı dolap çerçevesi eksiksiz bir topraklama koruma devresi oluşturur.

Esnek genişleme özelliği

GGD kabininin ana devresi, toplam 298 spesifikasyon (yardımcı devrelerin ve kontrol voltajı değişikliklerinin fonksiyonel değişikliklerinden elde edilen programlar ve özellikler hariç) 129 programla tasarlanmıştır.

GGD1 Tip 49 Şemalar 123 Spesifikasyonlar

GGD2 Tür 53 Programlar 107 Spesifikasyonlar

GGD3 Tip 27 Programlar 68 Spesifikasyon

Yardımcı devrelerin tasarımı, güç kaynağı şeması ve elektrik santrali şeması olmak üzere iki bölüme ayrılmıştır ve GGD kabinde ikincil bileşenleri kurmak için yeterli alan vardır.

GGD kabinesi esas olarak yurtiçinde seri olarak üretilebilen daha gelişmiş elektrik bileşenlerini benimser ve aynı zamanda ekonomi ve mantıklılık ilkesine göre, mevcut eski ürünlerin bir kısmını, fizibilite tam olarak dikkate alarak öncülünde tutar ve obsolete ürünleri kullanmaz.
