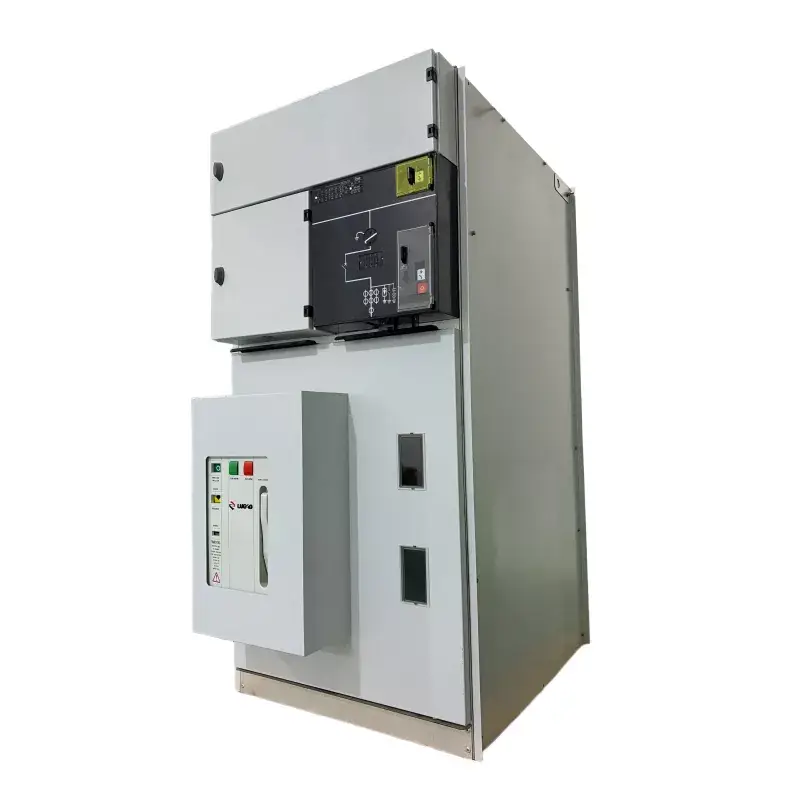

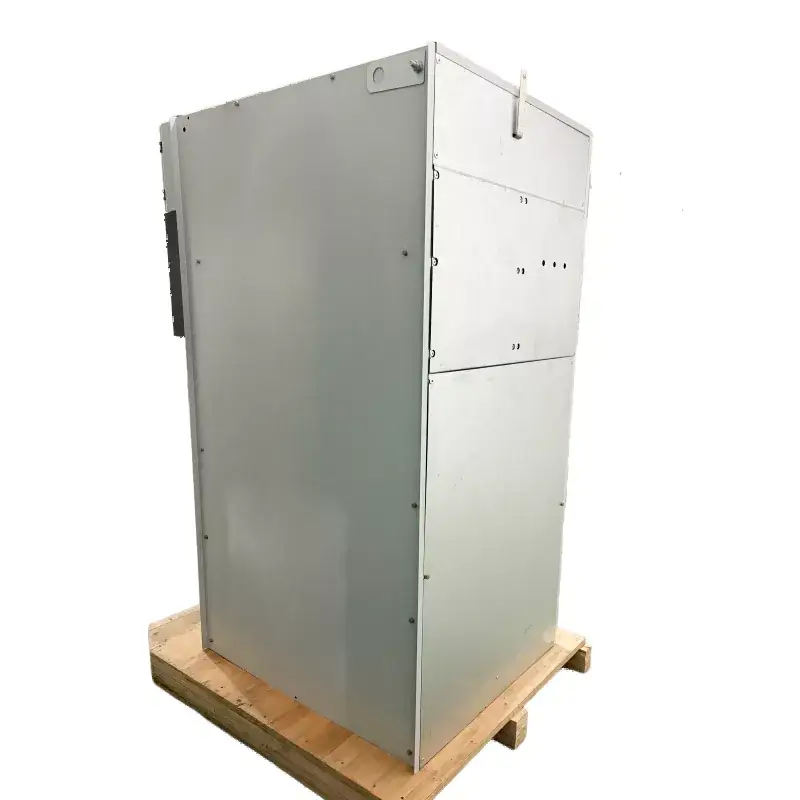

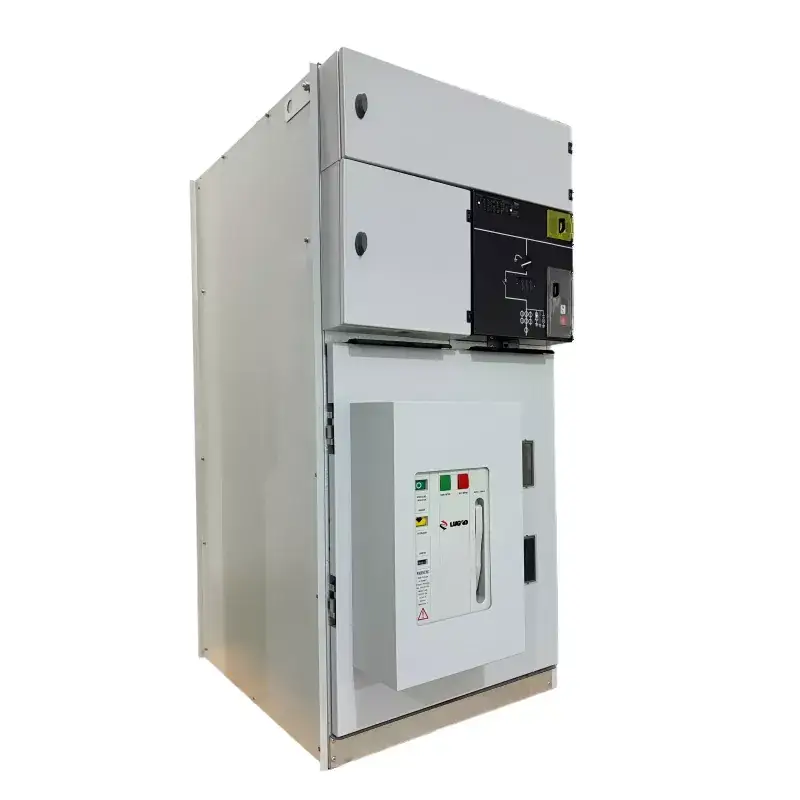

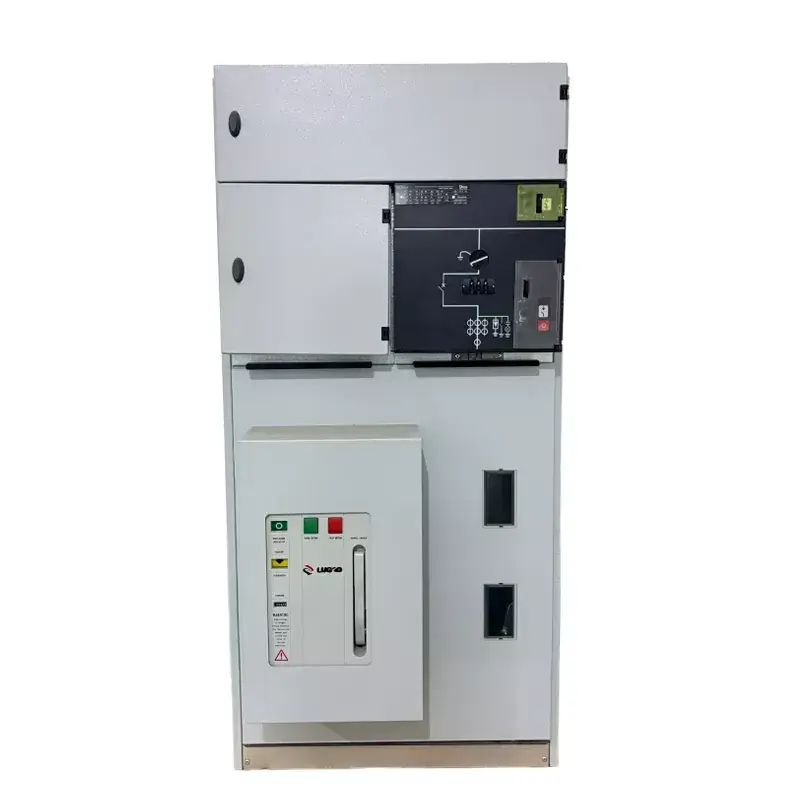

SM6 VCB'li Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneli

VCB'li LGSM6 İç Mekan Gaz Yalıtımlı Halka Ana Ünite Şalt Paneli, yalıtım ortamı olarak havayı kullanan ve yüksek performanslı bir vakum devre kesici (VCB) ile donatılmış bir halka ana ünitedir. Nominal gerilimler 10kV, 12kV ve 24kV'yi kapsar. Yalıtım ortamı olarak havayı kullandığı için gaz izleme veya geri kazanım işlemine gerek yoktur. Endüstriyel ve madencilik işletmeleri, konut elektrik dağıtımı, rüzgar ve güneş enerjisi dağıtım odaları gibi çeşitli senaryolarda yaygın olarak kullanılmaktadır. Yıllık satışlar 3.000 adedi aşıyor ve hızlı teslimatı sağlamak için genel çözümler stokta tutuluyor.

Talep Gönder

Ürün Açıklaması

VCB'li LGSM6 Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneli, birincil yalıtım ortamı olarak SF6 gazını kullanan tamamen kapalı bir ring ana ünitesidir. Temel özelliği, kapalı bir gaz odası içerisine bir vakum devre kesicinin (VCB) entegrasyonudur. Bu, gaz yalıtımlı şalt cihazının küçük boyut ve bakım gerektirmeyen çalışma gibi avantajlarını korurken aynı zamanda yüksek kesme kapasitesine ve vakumlu devre kesicilerin sık çalıştırılmasına uygunluğuna da sahiptir. Bu nedenle endüstriyel ve madencilik işletmelerindeki, konut enerji dağıtımı, rüzgar ve güneş enerjisi üretimi ve çeşitli trafo merkezlerindeki uygulamalar için son derece uygundur. Profesyonel bir GIS RMU üreticisi olarak Lugao'nun şalt çözümü, IEC, ISO ve CE gibi uluslararası standartlarla tamamen uyumludur ve çeşitli güç dağıtım senaryolarında küresel tanınma ve güvenilir çalışma sağlar.

Ana teknik parametreler

HAYIR.	Öğe		Birim	Parametreler
1	Nominal Gerilim		kV	12	24	36	40.5
2	Nominal Akım		A	630/1250
3	Nominal Frekans		Hz.	50/60
4	1 Dakikalık Güç Frekansı Dayanım Gerilimi	Toplam Değer	kV	42	55	80	95
		Kırılma Noktası		48	65	95	110
5	Yıldırım Darbe Dayanım Gerilimi	Toplam Değer	kV	75	125/150	170	95
		Kırılma Noktası		85	150/160	185	215
6	Nominal Kısa Süreli Dayanım Akımı	Ana Devre	KA	25/2s
		Topraklama Devresi		25/2s
7	Nominal Tepe Dayanım Akımı		KA	63			50
8	Nominal Transfer Akımı		A	1300~1700
9	Nominal Yük Kapama Kopma Akımı		A	630
10	Nominal Kablo Şarj Kesme Akımı		A	50/10
11	Yüksüz Trafo Kesme Akımı		A	20
12	Kablo Şarjı Toprak Arızası Kesme Akımı		A	100			80
13	Nominal Kısa Devre Kesme Akımı		KA	20
14	Nominal Kısa Devre Kapama Akımı		KA	63			50
15	Koruma Sınıfı			IP3X
16	Yük Anahtarı Ömrü		Zaman	5000
17	Topraklama Anahtarı Ömrü		Zaman	5000

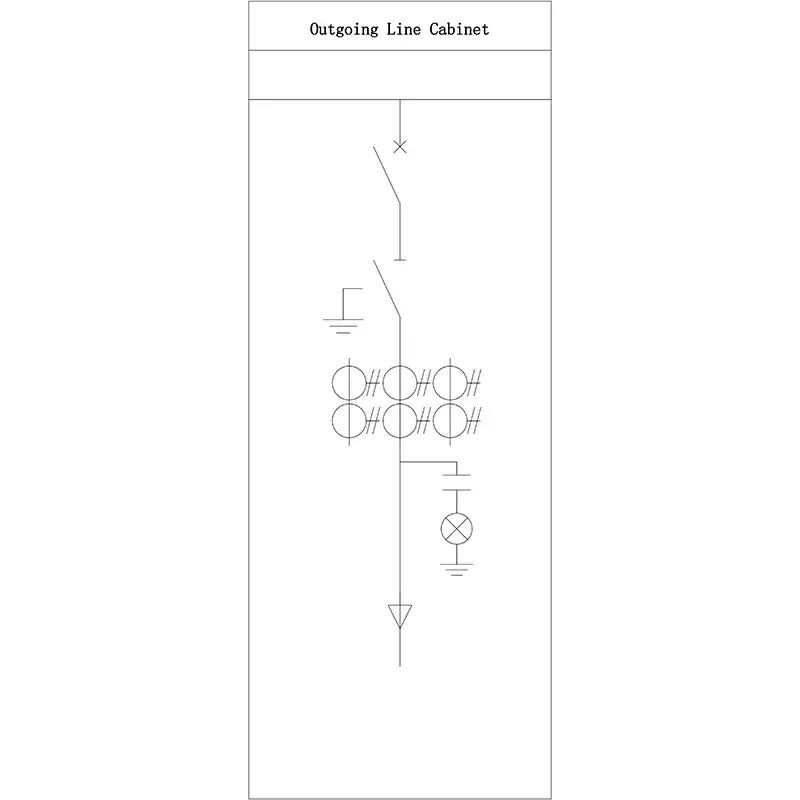

Tipik Şema Diyagramı:

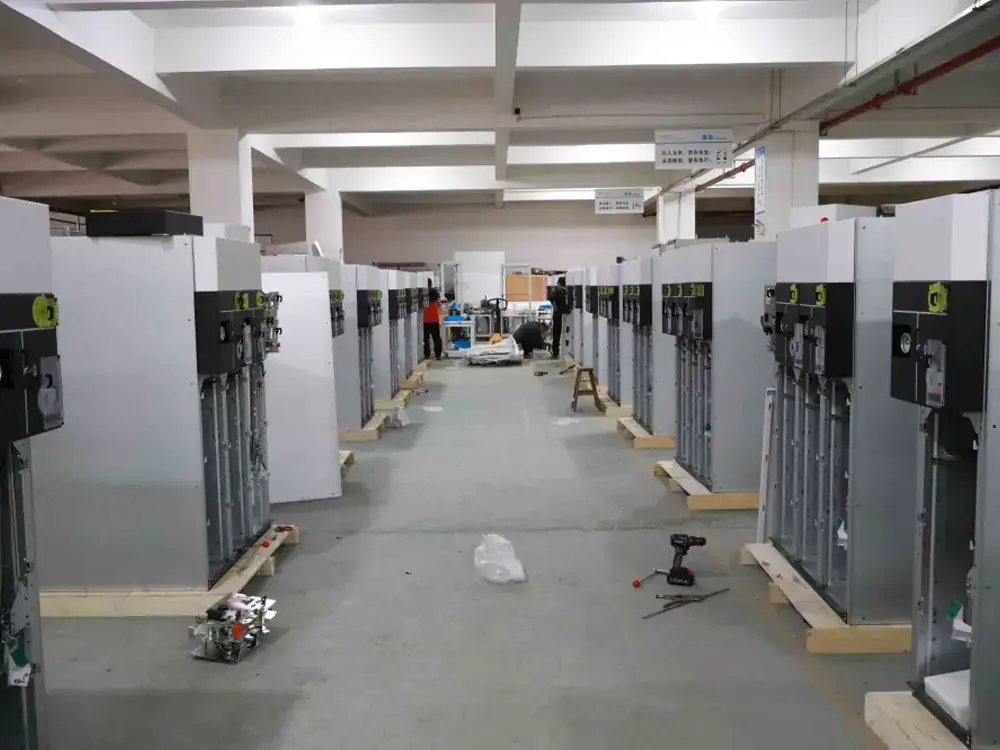

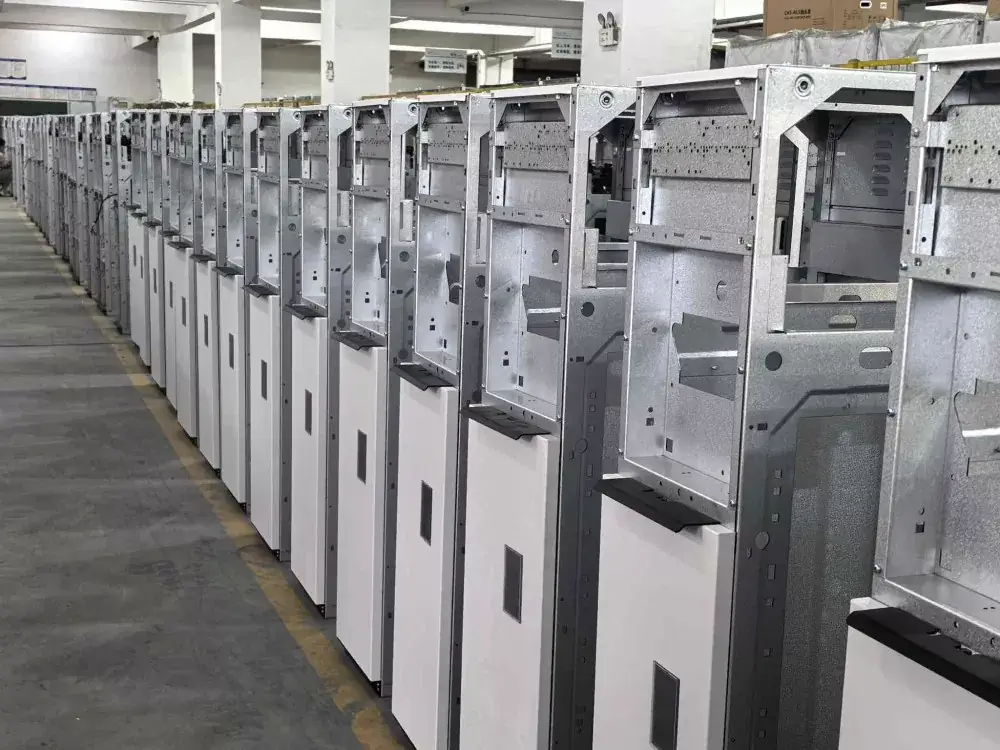

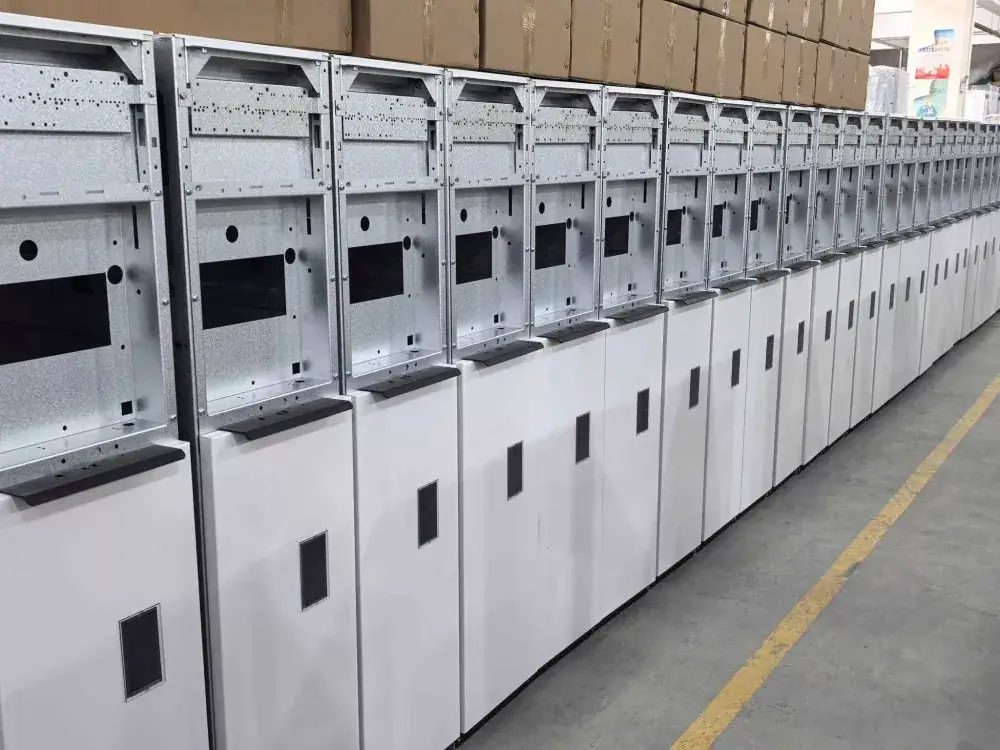

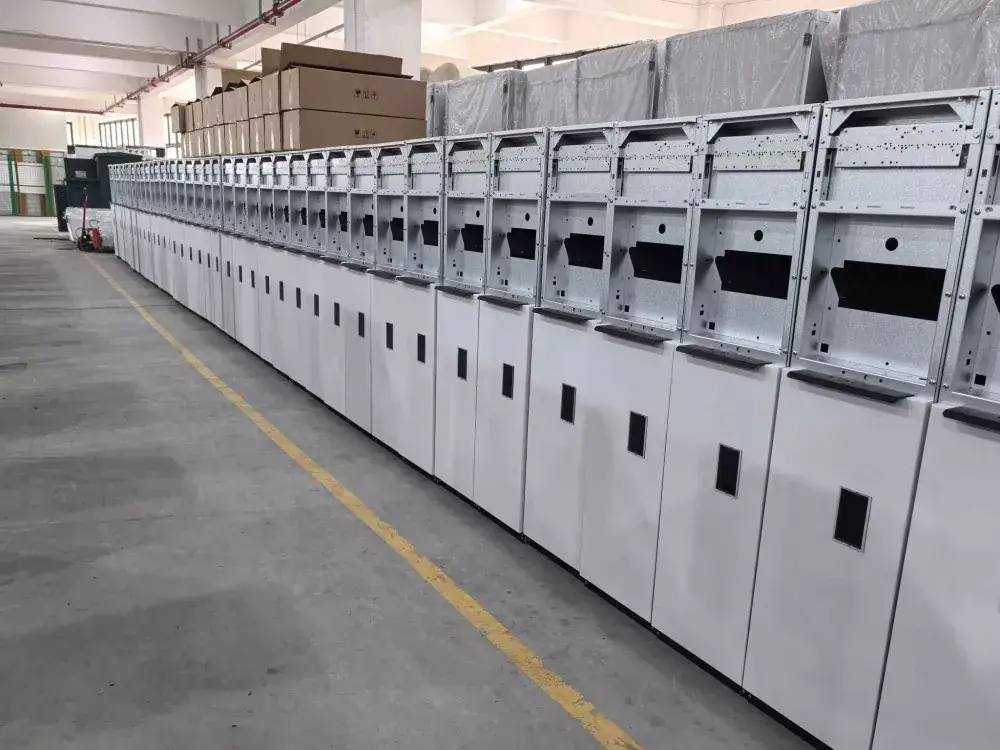

Fabrika çekimi:

Temel teknoloji özellikleri:

1. Ana devrede ark oluşumunu ortadan kaldıran ve elektrik ömrü uzun olan LGSM6 Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneli VCB'li kullanılmaktadır. Vakumlu devre kesicinin tamamı, SF6 gazıyla doldurulmuş paslanmaz çelik bir gaz odasında kapatılmıştır, bu da onu dış ortamdan tamamen izole eder ve yalıtım güvenilirliğini artırır.

2. Baralar, bağlantı kesme anahtarları, vakumlu devre kesiciler ve akım transformatörleri gibi tüm yüksek voltajlı canlı bileşenler, bir gaz odasının içinde yalıtılmıştır ve tüm kullanım ömürleri boyunca herhangi bir bakım gerektirmez ve yalıtım bileşenlerinin temizlenmesi gerekmez.

3. Kompakt boyutu, güç dağıtım odasının zemin alanından önemli ölçüde tasarruf sağlayabilir, bu da onu özellikle prefabrik trafo merkezleri veya sınırlı alana sahip projeler için uygun hale getirir.

4. Yanlış çalışmayı önlemek için beş korumalı mekanik kilitleme özelliğine sahiptir. Hava kutusu, operasyonel güvenliği sağlamak için yönlü bir basınç tahliye kanalıyla donatılmıştır.

5. Akıllı dağıtım ağlarının gereksinimlerini karşılamak amacıyla elektrik işletimi ve otomasyona yönelik arayüzleri ayırır.

Uygulama senaryoları:

Endüstriyel Sektör: Fabrika güç dağıtımı, madencilik

İnşaat Sektörü: Ticari kompleksler, yüksek binalar, konut toplulukları

Yeni Enerji: Rüzgar enerjisi üretimi, fotovoltaik enerji santralleri

Altyapı: Havaalanları, metrolar

Tedarik ve Servis

Envanter ve Teslimat: Büyük bir envanter tutuyoruz; Düzenli siparişler yaklaşık 10 gün içinde kargoya verilir.

Satış Sonrası Hizmet: 24 saat yanıt veriyoruz ve yerinde kurulum rehberliği ve devreye alma konusunda destek sağlıyoruz.

Özelleştirilmiş hizmetler: Müşteri ihtiyaçlarına göre özel voltaj seviyeleri, ikincil koruma şemaları, paralel kabin bağlantıları gibi standart dışı VCB'li LGSM6 Dahili Gaz Yalıtımlı Ring Ana Ünite Şalt Paneli için çözümler sunabiliriz.
