GW4 Serisi 220kv Dış Mekan Yük Ayırıcı Yalıtım Anahtarı

LUGAO'nun GW4 Serisi 220kv Dış Mekan Yük Ayırıcı İzolasyon Anahtarları, yüksek mekanik dayanıma ve mükemmel korozyon direncine sahip, dış ortamlara uygun, çift sütunlu, yatay döner ayırıcılardır. Bu 220kV ayırıcılar öncelikle trafo merkezlerinde yüksek voltajlı yan izolasyon için kullanılır. Muayene veya bakım sırasında ayırıcı, hava yalıtımlı bir kesinti oluşturarak izole edilen ekipmanın enerji verilen sistemden fiziksel olarak ayrılmasını sağlar. Güvenli kilitleme için topraklama anahtarıyla da kullanılabilirler.

modeli:GW4

Talep Gönder

Ürün Açıklaması

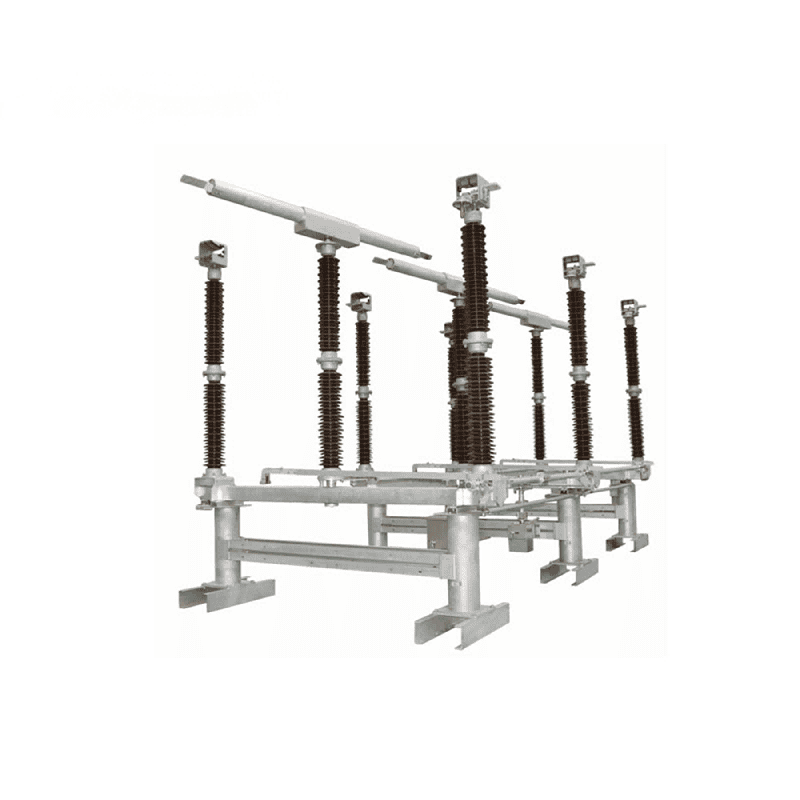

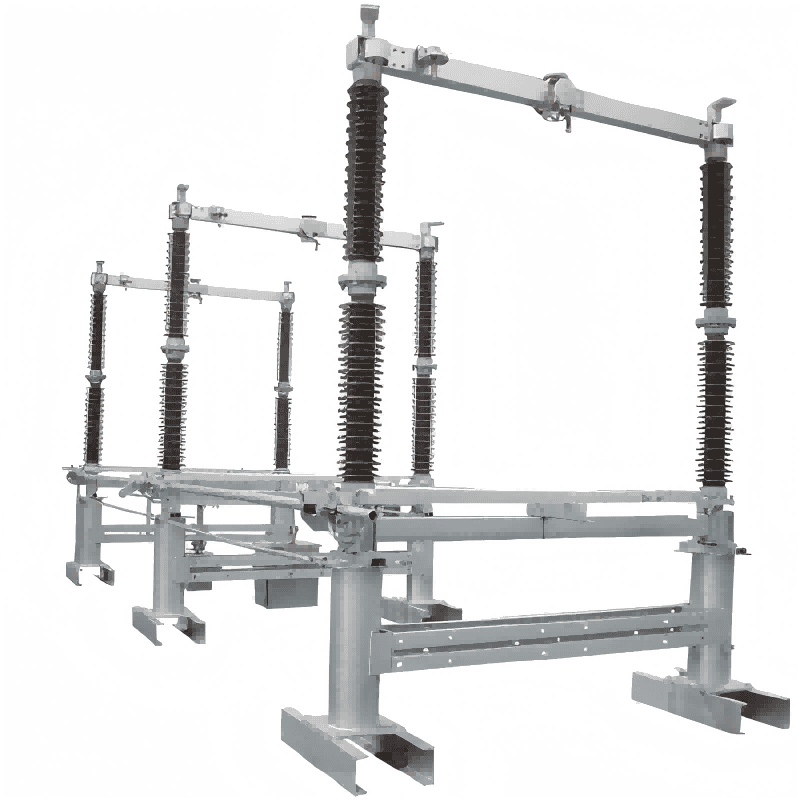

Lugao'nun GW4 çift sütunlu yatay döner ayırıcısı, faz başına her biri iletken bir çubukla kaplanmış iki yalıtım sütununa sahiptir. Bir çalıştırma mekanizması yalıtım kolonlarını döndürerek iletken çubuğu devre kesiciyi açıp kapatacak şekilde hareket ettirir. Tabanın her iki tarafına topraklama anahtarlarının eklenmesi Lugao ile müzakere edilebilir. Kontaklar bükülmüş bakır plakalardan yapılmıştır ve kolay bakım ve değiştirme için iletken çubukla birleştirilmiştir. Dış mekan kullanımına uygun olan çelik yüzey, korozyona karşı dayanıklılık için sıcak daldırma galvaniz kaplamayla olumsuz hava koşullarında bile uzun süreli çalışma sağlıyor. İletken çubuk, geniş bir ısı dağıtım alanı ve yüksek mukavemet sunan hafif alüminyum alaşımdan yapılmıştır.

GW4 Serisi 220kv Dış Mekan Yük Ayırıcı Yalıtım Anahtarı çeşitli voltajlarda mevcuttur. Özel uygulamanıza uygun konfigürasyon için lütfen Lugao ile iletişime geçin.

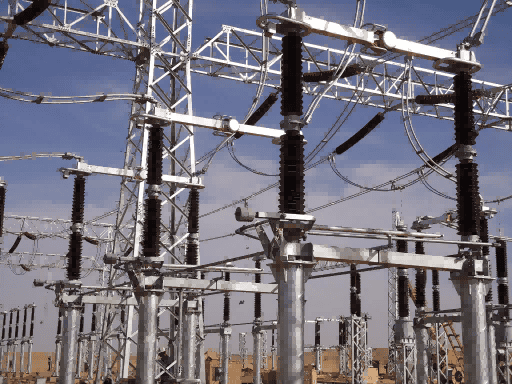

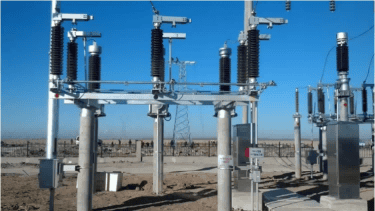

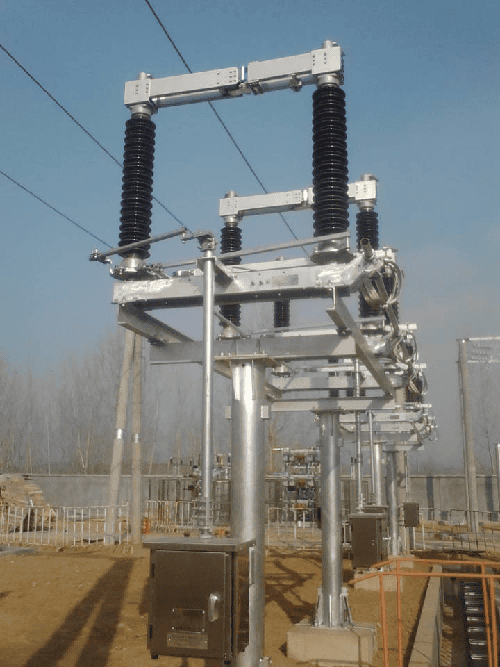

Kullanım senaryoları

Teknik Parametreler

	Birim	GW4-126	GW4-145	GW4-252	GW4-420
Nominal gerilim	KV	126	145	252	420
Nominal frekans	Hz.	50	50\60	50\60	50\60
Nominal akım	A	1250~4000	1250~4000	1250~4000	1250~4000
Nominal kısa süreli dayanım akımı ve süresi	KA/lar	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Nominal tepe dayanım akımı	KA	80~125	80~125	80~160	80~160
