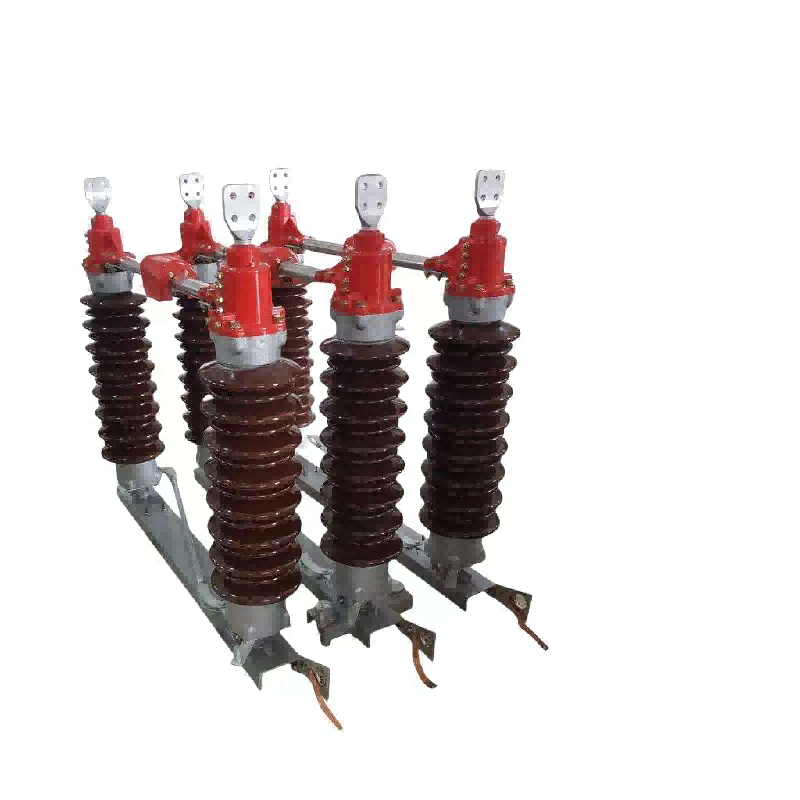

GW4 Serisi 110KV 150KV Dış Mekan Yüksek Gerilim Elektrik Ayırıcı Anahtarı

Lugao'nun GW4 Serisi 110KV 150KV Dış Mekan Yüksek Gerilim Elektrikli Ayırıcı Anahtarlarının kullanımı, kurulumu ve bakımı kolaydır. Yük altında yüksek gerilim devrelerini bağlamak veya bağlantısını kesmek için kullanılırlar. Trafo merkezlerinde gelen ve giden hatların izolasyonu gibi senaryolarda da kullanılabilirler. Lugao, müşteri ihtiyaçlarını karşılamak için bunları hızlı bir şekilde seri üretme yeteneğine sahiptir.

modeli:GW4

Talep Gönder

Ürün Açıklaması

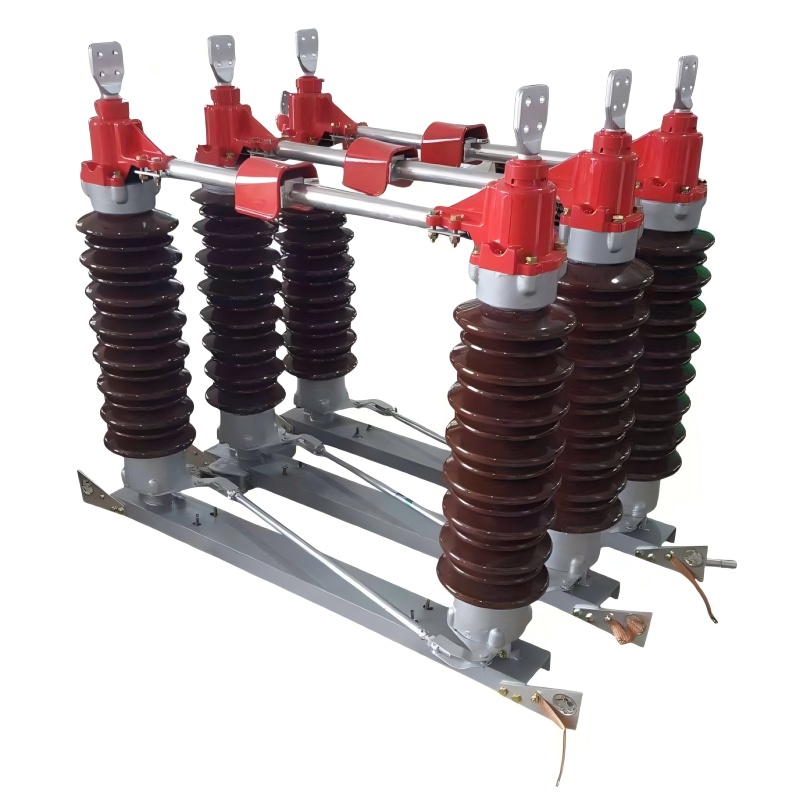

Lugao'nun GW4 Serisi 110KV 150KV Dış Mekan Yüksek Gerilim Elektrik Ayırıcı Anahtarı, yatay dönüş yoluyla açma ve kapama işlemlerine olanak tanıyan iki sütunlu yatay döner yapıya sahiptir. Operatörler karmaşık prosedürlere gerek kalmadan anahtara kolayca hakim olabilirler. Elektrikle veya manuel olarak çalıştırılabilen bu cihaz, üç farklı konfigürasyona sahiptir: topraklamasız, tek topraklı ve çift topraklı. Daha fazla güvenlik için statik kontaklı topraklama anahtarıyla entegre edilebilir. Dış mekan kullanımı için idealdir ve sert havalarda bile çalışabilir. Örgülü bakır tel, terminalleri alüminyum alaşımlı bileşenlere bağlayarak mükemmel oksidasyon direnci sağlar.

GW4 Serisi çeşitli voltajlarda mevcuttur. Özel uygulamanıza uygun konfigürasyon için lütfen Lugao ile iletişime geçin.

Çalışma Ortamı

1. Ortam sıcaklığı: -30°C-+40°C;

2. Yükseklik: 2000 m'den fazla değil (özel gereksinimleri olan ürünler sağlanabilir);

3. Rüzgar hızı: 34 m/s'den fazla değil;

4. Kurulum sahası yanıcı maddelerden, patlama tehlikelerinden, kimyasal korozyondan ve şiddetli titreşimden arındırılmış olmalıdır;

5. Sütun yalıtkanının kirlilik seviyesi: ortak tip seviye 0'dır ve kirlilik önleyici tip seviye II'dir.

Teknik Parametreler

Proje	Tanım
Nominal Gerilim	145kV
Nominal Akım	2000A
Nominal Tepe Dayanım Akımı	100kA
3s Anma Kısa Süreli Dayanım Akımı Etkin Değeri	40kA
Nominal Frekans	50Hz
Terminal Nominal Çekme Kuvveti	boyuna	1000N
	Yatay	750N
	Dikey	1000N
Nominal Yalıtım Seviyesi	Nominal Kısa Süreli Güç Frekansı Dayanım Gerilimi Etkin Değeri	Yere	275kV
		Mola boyunca	315kV
	Yıldırım Darbe Dayanım Gerilimi Tepe Değeri	Yere	650kV
		Mola boyunca	750kV
Destek Yalıtkan Kaçak Oranı	III	25 mm/kV
	IV	31 mm/kV
Destek Yalıtkanı Bükülmeyi Önleyici Kopma Yükü	6000N
Mekanik Ömür	3000 Kez
Tek Vuruş Ağırlığı	300kg
Açma ve Kapama Anahtarlama Akımı	1600
Toprak Anahtarı Endüktif Akım Anahtarlama Yeteneği Testi	Elektromanyetik Uyumluluk	Nominal Endüktif Akım: 80A
		Nominal Endüktif Gerilim: 2kV
	Statik Uyumluluk	Nominal Endüktif Akım: 2A
		Nominal Endüktif Gerilim: 6kV
