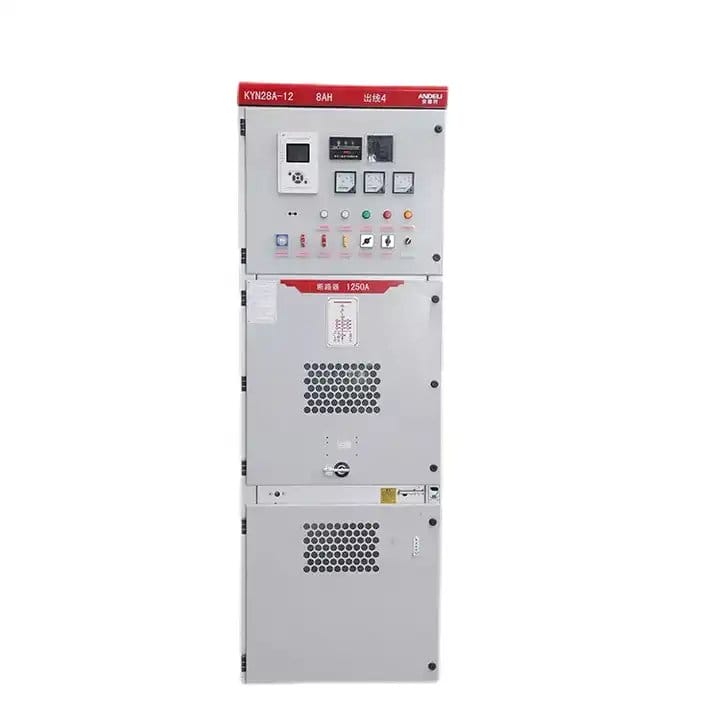

Zırhlı Çıkarılabilir AC Metal Mahfazalı Şalt Sistemi 33KV

LiuGao, özel bir Zırhlı Çıkarılabilir AC Metal Muhafazalı Anahtarlama Donanımı 33KV üreticisi olarak gururla duruyor. Şalt donanımı olarak adlandırılan Zırhlı Çıkarılabilir AC Metal Muhafazalı Anahtarlama Donanımımız 33KV, üç fazlı AC 50Hz tek barayı ve bir tek bara alt bölüm sistemi. Bu kapsamlı elektrik dağıtım ekipmanı, elektrik santrallerinde, küçük ve orta ölçekli jeneratör güç iletiminde, sanayi ve madencilik güç dağıtımında ve ayrıca elektrik endüstrisi sistemlerindeki ikinci trafo trafo merkezinde uygulama bulur ve elektrik devralmalarını, güç iletimini kolaylaştırır. ve büyük ölçekli yüksek basınçlı motor çalıştırma. Kontrol etmek, korumak ve izlemek üzere tasarlanan bu şalt cihazı, IEC298 ve GB3906 standartlarını karşılar. Kesicinin yanlışlıkla yük itmesi ve çekmesi, kesicinin açılıp kapanması, izolasyon kazaları ve kesicinin topraklama ile kapatılmasının önlenmesini sağlar. anahtarı.Ayrıca, yanlışlıkla enerji verildiğinde anahtarın kilidinin açılmasını da önler.Hem VSI vakumlu devre kesicilerle hem de ABB Corporation'ın VD4 vakumlu devre kesicileriyle uyumlu olan bu şalt cihazı, güvenilir bir güç dağıtım çözümü olarak üstün performans örneğidir.

Talep Gönder

Ürün Açıklaması

Liugao, Zırhlı Çıkarılabilir AC Metal Muhafazalı Şalt Donanımı 33KV tedarikçisidir. Anahtar ekipmanı, GB3906-91 metal zırhlı conta anahtar ekipmanına göre tasarlanmıştır. Redresör gövdesi, dolap gövdesi ve ortasına yerleştirilen çekmece parçalarından (yani el arabası) oluşur. Tablo 1'e bakın. Kabin dört ayrı odaya ayrılır, dış kaplama koruma sınıfı IP4X'tir, her küçük oda ve devre kesici açıldığında koruma sınıfı IP2X'tir. Giriş, çıkış hattı, kablo girişi, çıkış hattı ve diğer fonksiyon planını askıya alabilir. Düzenlenip birleştirildikten sonra güç dağıtım ekipmanlarının her türlü plan formu haline gelebilir. Bu anahtar ekipmanı ön taraftan monte edilebilir ve bakımı yapılabilir, bu nedenle ikili düzenlemeyi arka arkaya oluşturabilir ve duvara monte edilebilir, böylece anahtar ekipmanının güvenliği ve esnekliği arttırılır ve işgal edilen alandan tam olarak yararlanılır.

Zırhlı Çıkarılabilir AC Metal Muhafazalı Şalt Sistemi 33KV Çalışma Ortamı

1. Normal durum

A. Çevreleyen hava sıcaklığı:- 10°C~+40°C

B. Yükseklik: 1000M

C. Bağıl ortam nemi: Günlük bağıl nem ortalaması %95'ten yüksek değil, aylık bağıl nem ortalaması %90'dan yüksek değil

D. Deprem : Şiddeti 8 dereceyi geçmiyor.

e. Çevredeki hava aşındırıcı veya yanıcı gaz veya su buharı içermiyor.

F. Çok fazla kirlilik ve düzenli şiddetli titreşim olmadan, şiddetli koşullar altında yoğunluk, birinci tür gereksinimi karşılar.

2. özel çalışma koşulları

* GB3906'da belirtilen normal çevre koşullarının ötesinde kullanıldığında kullanıcı üreticiye danışmalıdır.

Zırhlı Çıkarılabilir AC Metal Muhafazalı Şalt Sistemi 33KV Özellikleri

El arabasının çerçevesi, CNC takım tezgahı ve perçin kaynağının işlenmesiyle çelik sacdan yapılmıştır. Uygulamaya göre el arabaları, devre kesici el arabası, gerilim trafosu el arabası, izolasyon el arabası ve ölçüm el arabası vb. olarak ayrılabilir. Aynı spesifikasyondaki el arabaları rahatlıkla değiştirilebilir. Kabinde, el arabasının izolasyon konumu, test konumu ve çalışma konumu vardır; bunların her biri, el arabasının yukarıda belirtilen konumlarda kolayca hareket edememesini sağlamak için bir konum cihazı ile tasarlanmış olup, hareket etmek için kilidin açılması gerekir. el arabası.

Veri yolu bir şalter panosundan diğerine yönlendirilir ve şube veri yolu aracılığıyla statik kontak kutusuyla sabitlenir. Yağ branşmanı veriyolu, başka herhangi bir hat kelepçesine veya yalıtkanına ihtiyaç duymadan cıvata aracılığıyla statik kontak kutusuna ve ana veriyoluna bağlanır. Müşterinin veya projenin özel talebi olduğunda bara üzerindeki bağlantı cıvatası izolasyon ve uç kapağı ile kapsüllenebilir. Otobüs, şalter kabininin bölmesini geçtiğinde, onu bara burcuyla sabitleyin; böylece herhangi bir dahili arıza arkı varsa, arızanın başka bir kabine yayılmasını önleyebilir ve baranın mekanik gücünü garanti edebilir.

Kablo odasının içine akım trafosu, topraklama anahtarı, tutucu ve kablo monte edilebilir ve alt kısımda uygun şantiye inşaatını sağlamak için oluklu çıkarılabilir alüminyum levha tasarlanmıştır.

Röle enstrüman odası, röleler, enstrümanlar, sinyal göstergesi ve çalıştırma anahtarı vb. gibi her türlü bileşenin montajı için kullanılır. Ayrıca müşterinin talebine göre enstrüman odasının üstüne küçük bir bus odası eklemek de mümkündür. istemciler ve küçük otobüsü kontrol etmek için 16 hat ayarlayın.

El arabası bölmesi, otobüs bölmesi ve kablo bölmesi üzerine basınç tahliye cihazı monte edilmiştir. Kesicide, ana barada veya kablo odası içerisinde dahili arıza arkı oluştuğunda ve elektrik arkının ortaya çıkmasıyla birlikte şalt kabinindeki iç basınç yükselir. Belirli bir basınca yükseldikten sonra üst cihazın basınç tahliye sacı otomatik olarak açılacak ve operatörün ve şalt kabininin güvenliğini garanti altına almak için basınç ve gaz serbest bırakılacaktır.

Mandallama cihazı merkezi çıkışı ve dolap gövdesini bağlamak için kullanılır ve kaldırma cihazı ayrıca merkezi çıkışın açılmasını daha kolay hale getirecek şekilde tasarlanmıştır. Merkezi çıkış kapalı kaldığında kabin gövdesi ile bağlantı gücü en iyi düzeyde olur ve iç ark arızasına karşı yeteneği etkin bir şekilde güçlendirilmiş olur.
