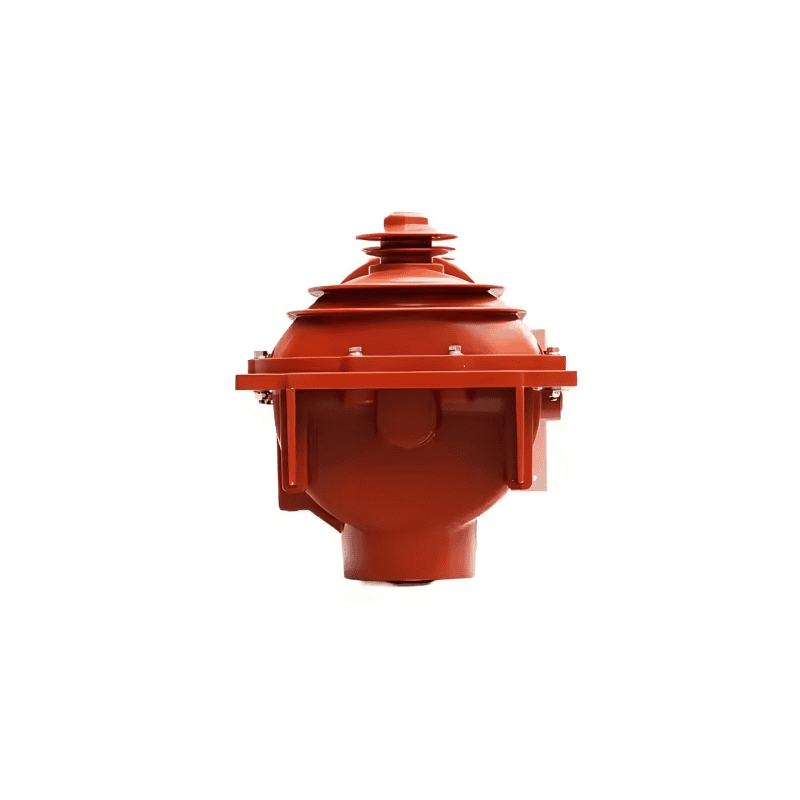

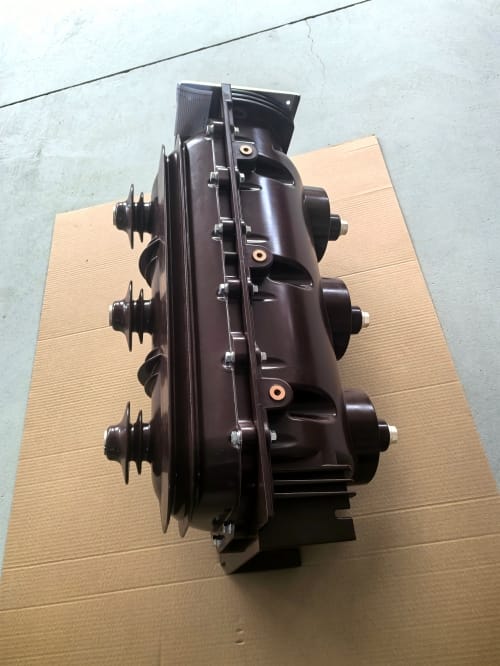

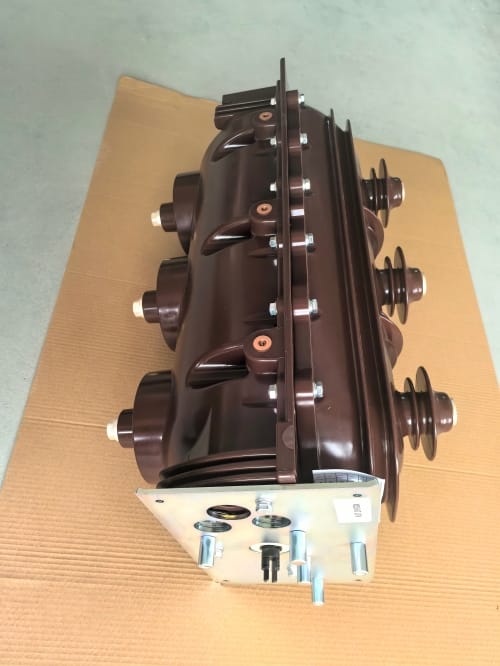

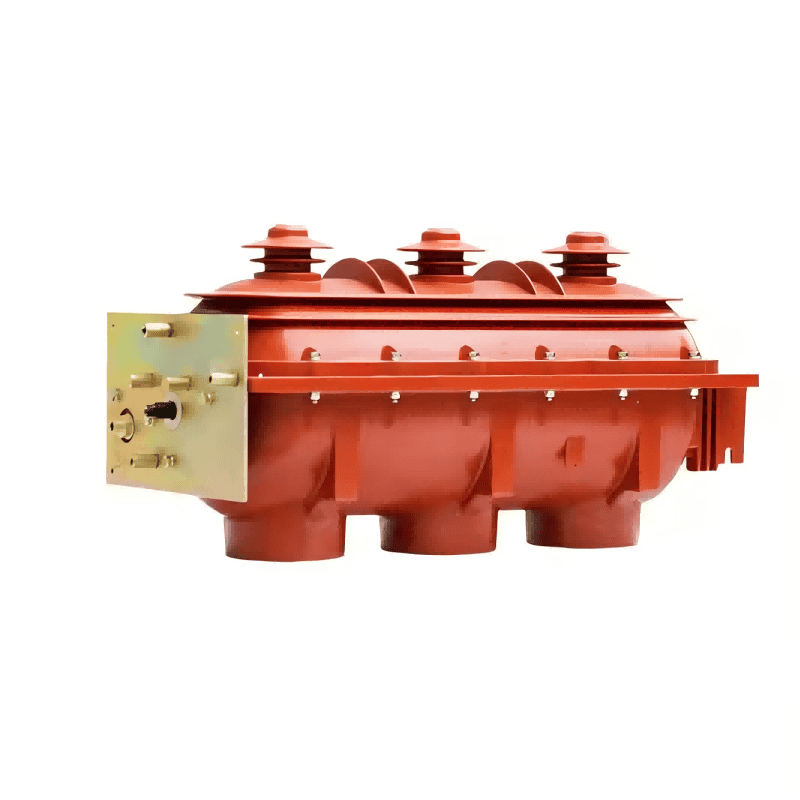

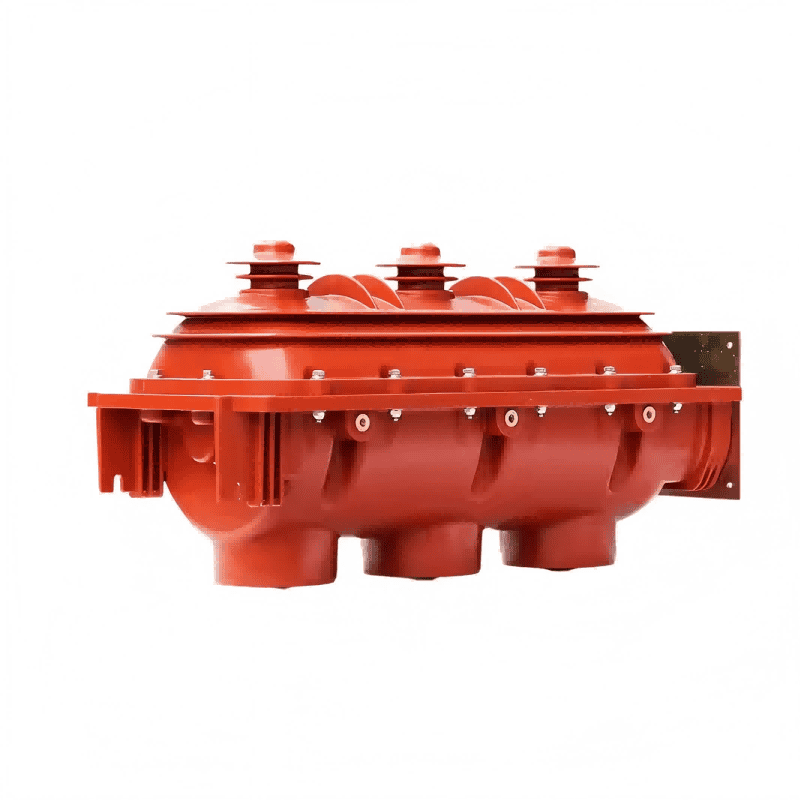

LGFLN36-24 24kV 630A Yüksek Gerilim SF6 Yük Anahtarı

LUGAO'nun LGFLN36-24 yük anahtarı, güç sistemlerini korumak, arıza durumunda zamanında müdahale ve koruma sağlamak için hayati bir cihazdır. Yük anahtarları modern güç sistemlerinde yaygın olarak kullanılmaktadır. LUGAO, bu cihazları profesyonel bir montaj hattında üreterek aylık üretimin dünya çapındaki müşterilerin ihtiyaçlarını karşılamasını sağlar.

modeli:LGFLN36-24

Talep Gönder

Ürün Açıklaması

LUGAO'nun SF6 yük anahtarının özünde, SF6 gazının mükemmel yalıtım ve ark söndürme özellikleri yatmaktadır. SF6 gazı yüksek gerilim altında son derece yüksek izolasyon kapasitesine sahiptir. Bu, daha küçük bir kırılma mesafesine ve daha kompakt bir genel cihaz yapısına olanak tanır. Anahtar akımı kestiğinde hareketli ve sabit kontaklar arasında bir ark oluşturulur. SF6 gazı arkın yüksek sıcaklığı altında ayrışarak düşük florlu bileşikler üretir. Bu bileşikler güçlü bir elektronegatifliğe sahiptir ve negatif iyonlar oluşturmak için serbest elektronları hızla emebilir. Negatif iyonların geçiş hızı çok yavaştır, bu da onları ark enerjisini absorbe etmede son derece verimli hale getirir, akım sıfırı geçtiğinde arkı hızlı bir şekilde söndürür ve dielektrik mukavemetini hızla geri kazandırır. Çalıştırma mekanizması tipik olarak elektrikli veya manuel olarak çalıştırılabilen, hızlı ve güvenilir açma ve kapama işlemleri sağlayan bir yay enerji depolama mekanizması kullanır.

Avantajları ve Özellikleri

Yüksek Güvenlik: Tamamen kapalı ve yalıtımlı yapı, kapalı bir gaz odasında bulunan kontaklar sayesinde elektrik çarpması riskini tamamen ortadan kaldırır. Üç istasyonlu tasarım güvenilir topraklama sağlar ve güvenli bakım sağlar. SF6 gazı toksik ve yanıcı olmadığından ekipmanın güvenli çalışmasını sağlar.

Yüksek Güvenilirlik ve Bakım Gerektirmez: SF6 gazının mükemmel ark söndürme özellikleri kontak aşınmasını en aza indirir ve elektrik ömrünü uzatır. Yalıtımlı yapı, iç bileşenleri dış çevresel etkilerden koruyarak zorlu ortamlara uygun hale getirir.

Kompakt Yapı ve Yerden Tasarruf: SF6'nın yüksek yalıtım özellikleri nedeniyle cihaz, aynı voltaj seviyesindeki hava yalıtımlı şalt cihazlarına göre önemli ölçüde daha küçüktür; bu da onu kapalı şalt sahaları ve kutu tipi trafo merkezleri gibi alanı kısıtlı yerler için ideal kılar.

Çevre Dostu ve Düşük Gürültü: Çalışma sırasında ark, kapalı gaz haznesi içinde söndürülerek herhangi bir patlama sesi duyulmaz ve yalnızca hafif bir çalışma mekanizması hareketi sağlanır, bu da son derece düşük gürültü seviyeleri sağlar.

Teknik Parametreler

Anma gerilimi: kV		24
Anma akımı: A		630
Nominal frekans: Hz		60
Nominal kısa devre kesme akımı: kA		/
Nominal kısa devre kapama akımı (tepe): kA		/
Nominal kısa devre dayanım akımı süresi: s		1
Nominal kısa süreli dayanım akımı (ana devre): kA		20
Nominal tepe dayanım akımı (ana devre): kA		50
Nominal kısa süreli dayanım akımı (topraklama devresi): kA		17.3
Nominal tepe dayanım akımı (topraklama devresi): kA		43.3
Nominal kısa süreli güç frekansı dayanım gerilimi	kuru test kV	65
	Islak test kV	/
Nominal yıldırım darbe dayanım gerilimi	kuru test kV	125
	Islak test kV	/
Nominal kısa süreli güç frekansı dayanım gerilimi (açık devre)	kuru test kV	79
	Islak test kV	/
Nominal yıldırım darbe dayanım gerilimi (açık devre)	kuru test kV	145
	Islak test kV	/
Mekanik ömür: kez		3000
Devre direnci: μΩ		≦80
Nominal çalışma voltajı: V/DC		220
Kapanma hızı/açılma mesafesi: m/s		≧3
Kapanış saati/açılış saati: ms		/
Kutuptan kutba asenkron/kutuptan kutba asenkron: ms		≦5
