Mühendisler Halka Ana Ünitesini Seçerken Hangi Faktörleri Dikkate Almalıdır?

Doğru Ring Ana Ünitesinin seçilmesi, orta gerilim dağıtım şebekelerinin güvenilirliğini, emniyetini ve operasyonel verimliliğini etkileyen kritik bir karardır. Mühendisler için seçim, temel spesifikasyonların ötesine geçer; kısa devre dayanım yeteneklerinin, yalıtım teknolojisinin, çevre koşullarının ve uzun vadeli bakım stratejilerinin değerlendirilmesini içerir. Kötü seçilmişHalka Ana Ünitesiplansız kesintilere, artan ark parlaması risklerine ve daha yüksek toplam sahip olma maliyetine yol açabilir. Bu nedenle, yük kesme anahtarları, arıza kesme mekanizmaları ve muhafaza değerleri arasındaki etkileşimin anlaşılması, herhangi bir sağlam güç sistemi tasarımı için önemli hale gelir.

Lugao Güç Co, Ltd.'de RMU mühendisliğine yaklaşımımızı geliştirmek için onlarca yıl harcadık. Bu makalede, seçim sürecinizi yönlendirecek teknik faktörleri inceliyoruz. Dielektrik özelliklerden gelecekteki ölçeklenebilirliğe kadar hem IEC hem de IEEE standartlarıyla uyumlu bir kontrol listesi sağlıyoruz. İster bir rüzgar santrali, ister veri merkezi, ister endüstriyel tesis için ikincil bir dağıtım ağı tasarlıyor olun, bu bilgiler kendinden emin, veriye dayalı bir karar vermenize yardımcı olacaktır. Fabrikamız yıllık 10.000 adetten fazla üretim yapmaktadır ve başarılı projelerin her zaman Ring Ana Ünitesi hakkında doğru soruları sormakla başladığını öğrendik.

İçindekiler

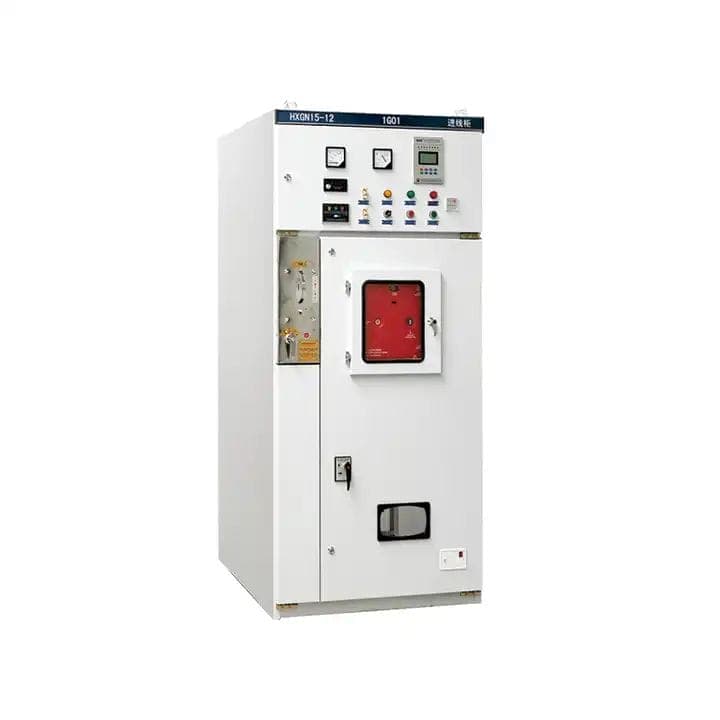

1. Halka Ana Ünitesinin Performansını Tanımlayan Temel Elektriksel Parametreler Nelerdir?

Mühendisler bir Halka Ana Ünite belirlediğinde, birincil elektriksel parametreler her tasarım hesaplamasının omurgasını oluşturur. Bu parametreler, RMU'nun ağdan ödün vermeden normal yük akımlarını, geçici aşırı gerilimleri ve kısa devre koşullarını idare edip edemeyeceğini belirler. Lugao Power Co.,Ltd.'de fabrikamız her parametrenin tip testleri yoluyla doğrulanması konusunda ısrarcıdır ve biz mühendislerin üçüncü taraf test raporları talep etmelerini öneririz. Analiz etmeniz gereken kritik elektriksel parametreler aşağıda verilmiştir.

• Nominal Gerilim (Ur):İkincil dağıtım için genellikle 12kV, 24kV veya 36kV. RMU, sürekli çalışma voltajına ve geçici aşırı voltajlara (örneğin, 8 saat boyunca 1,2x Ur) dayanmalıdır. Fabrikamızın Ring Ana Ünite modelleri 12kV ila 40,5kV'yi kapsar ve 24kV versiyonları için 95kV'luk yıldırım darbe dayanım geriliminin 1,5 katıdır.
• Nominal Akım (Ir):Besleyici ve döngü uygulamaları için ortak değerler 630A veya 1250A'dır. Ancak şunu düşünün: RMU'nun gelecekteki yük artışını karşılaması bekleniyor mu? Mühendislere, başlangıç ​​yükü 400A olsa bile genellikle 1250A ana barayı seçmelerini tavsiye ederiz, çünkü fabrika verilerimiz trafo merkezlerinin %70'inin beş yıl içinde genişlediğini göstermektedir.
• Kısa Süreli Dayanım Akımı (Ik):Genellikle 20kA/1s, 25kA/3s veya 31,5kA/1s. Bu, mekanik veya termal hasar olmadan kısa devre akımını tolere edebilme yeteneğidir. Yüksek arıza seviyelerine sahip endüstriyel şebekeler için minimum 25kA/3s'yi öneriyoruz. Lugao Power Co., Ltd. Ring Ana Ünitesi tüm bara bağlantılarında 31,5kA/3s değerine ulaşır.
• Tepe Dayanım Akımı (Ip):2,5 çarpı Ik (örn. 20kA RMU için 50kA). Bu elektrodinamik dayanım, iletkenlerin arızanın ilk zirvesi sırasında itilmemesini veya deforme olmamasını sağlar.
• Nominal Kısa Devre Yapma Kapasitesi:Yük kesici anahtarlar için bu, bir arıza üzerine kapanma yeteneğidir. Fabrikamızın üniteleri 63kA tepe yapma akımına göre derecelendirilmiş olup, en kötü senaryolarda sağlam kapatma sağlar.
• İç Ark Sınıflandırması (IAC):IEC 62271-200, AFL/AFLR 12kV 20kA/1s gibi IAC derecelendirmelerini tanımlar. Mühendislere her zaman IAC'yi erişilebilirlikle belirtmelerini tavsiye ederiz (örneğin, kısıtlı erişim için AFL). Lugao Güç Co, Ltd. tüm Halka Ana Ünite muhafazalarında IAC A FL 31,5kA/1s sağlar.

Bunların ötesinde, güç frekansı dayanım gerilimini (kuru ve ıslak) ve kısmi deşarj seviyelerini göz önünde bulundurun. 24kV RMU için 1 dakikalık güç frekansı dayanımı 50kV olmalıdır. Kısmi deşarj başlangıç ​​voltajı 1,1 Ur'un üzerinde olmalıdır. Fabrikamız, sevkiyattan önce her Halka Ana Ünitesi için otomatik PD testini kullanır. Aşağıdaki tablo, mühendislerin referans olarak kullanabileceği LGU-RMU serisi için standart parametrelerimizi özetlemektedir.

Son olarak mühendisler, tüm entegre devre kesiciler için nominal kısa devre kesme kapasitesini doğrulamalıdır. Deneyimlerimize göre, geçici toparlanma voltajı (TRV) özelliklerinin göz ardı edilmesi yaygın bir hatadır. Fabrikamız, vakum kesicili her Halka Ana Ünitesinin TRV sınıfı C2 veya E2'yi karşılamasını sağlar. Unutmayın: elektriksel parametreler bağımsız değildir; örneğin, daha yüksek Ir genellikle termal kısıtlamalar nedeniyle kısa devre dayanımını azaltır. Her zaman üreticinin sağladığı değer kaybı eğrilerini kullanarak çapraz kontrol yapın.Lugao Güç Co, Ltd.talep üzerine ücretsiz simülasyon raporları sağlar.

2. Yalıtım Ortamı (SF6, Kuru Hava ve Katı) Güvenilirliği ve Çevre Uyumluluğunu Nasıl Etkiler?

Halka Ana Ünitesinin içindeki yalıtım ortamı bir dielektrikten daha fazlasıdır; bakım aralıklarını, sızıntı risklerini ve hatta yasal kabulleri belirler. Mühendislerin çoğu, mükemmel ark söndürme özellikleri nedeniyle SF6'ya (kükürt hekzaflorür) aşinadır, ancak büyüyen çevre düzenlemeleri (F-gaz düzenlemeleri, EU 517/2014) alternatifleri zorlamaktadır. Fabrikamız hem SF6 izolasyonlu hem de çevre dostu kuru hava + katı izolasyonlu Ring Ana Ünite hatlarını geliştirmiştir. Her ortamın seçiminizi nasıl etkilediği aşağıda açıklanmıştır.

• SF6 yalıtımlı RMU:Kompakt boyut (hava yalıtımlıya göre %70'e kadar daha küçük), yüksek dielektrik mukavemeti (havanınkinden 3 kat daha fazla) ve ömür boyu sızdırmaz yapı sunar. Ancak SF6'nın küresel ısınma potansiyeli (GWP) 23.500'dür. Yıllık %0,1'in altındaki sızıntılar kabul edilebilir ancak gaz yoğunluğunun düzenli olarak izlenmesi gerekir. Lugao Power Co., Ltd. SF6 Halka Ana Ünitesi, lazer kaynaklı paslanmaz çelik tanklar kullanır ve yıllık %0,01'den daha az sızıntı elde eder.
• Kuru Hava / N2 yalıtımlı RMU:1,2–1,5 bar'da arıtılmış hava veya nitrojen kullanır. GWP=0, raporlama yükümlülüğü yoktur ancak daha büyük muhafaza boyutları (%20-30 daha büyük) ve daha düşük dielektrik dayanımı gerektirir. Fabrikamızın kuru hava RMU'su, 1,4 bar mutlak basınçla 24kV değerlerini karşılar ve standart olarak aktif basınç izlemeyi içerir.
• Katı Yalıtımlı RMU:Epoksi reçine kapsülleme gaz sızıntısını tamamen ortadan kaldırır. Açık deniz platformları gibi titreşime yatkın ortamlar için son derece sağlam. Dezavantajı: daha yüksek ağırlık ve sınırlı tamir edilebilirlik. Kentsel trafo merkezleri için katı yalıtımlı Halka Ana Ünitemiz %100 yeşil yeterlilik ve kısmi deşarj gerektirmeyen performans sunar.

Güvenilirlik açısından çalışma ortamını göz önünde bulundurun. Nemin yüksek olduğu kıyı bölgelerinde, kuru hava sistemleri ilave kurutma kartuşları gerektirebileceğinden SF6 ve katı yalıtım üstündür. Soğuk iklimler için (-25°C'nin altında), ısıtıcılar veya gaz karışımları (SF6/N2) kullanılmadığı sürece SF6 sıvılaşabilir. Fabrikamız bu sorunu Arctic sınıfı Halka Ana Ünitemizdeki özel bir gaz karışımıyla çözmektedir. Ayrıca üreticinin yerinde yeniden dolum yapma becerisini de değerlendirin. Lugao Güç Co, Ltd. hem SF6 hem de çevre dostu medya için eğitilmiş küresel servis ekipleri sağlar.

Çevresel uyumluluk artık tartışılamaz bir konu. Birçok kamu hizmeti ihalesi yaşam döngüsü değerlendirmesi (LCA) gerektirir. Fabrikamız, RMU portföyümüz için LCA gerçekleştirmiş olup, kuru hava Halkalı Ana Ünitenin SF6'ya kıyasla karbon ayak izini 30 yılda %98 oranında azalttığını göstermiştir. Yeşil Bina sertifikaları (LEED, BREEAM) üzerinde çalışan mühendisler için düşük GWP'li bir RMU seçmek kredilere katkıda bulunabilir. Ancak SF6, yer altı trafo merkezleri için hâlâ eşsiz kompaktlık sunuyor. Karar matrisi şunları içermelidir: alan kısıtlamaları, sızıntı izleme kapasitesi ve yerel çevre düzenlemeleri. Lugao Power Co.,Ltd. olarak hibrit bir çözüm sunuyoruz: kuru hava kablosu bölmelerine sahip SF6 ana tank, performansı ve sürdürülebilirliği dengeliyor.

3. Mühendisler Seçimden Önce Neden Arıza Yapma ve Kırma Kapasitelerini Değerlendirmelidir?

Arıza oluşturma ve kesme kapasiteleri herhangi bir Halka Ana Ünitesinin güvenlik ağlarıdır. Bir yük kesme anahtarı yük akımlarını nominal akıma kadar kesebilirken, bir arıza durumu RMU'nun bir kısa devreye kapanmasını (kapatma kapasitesi) ve ardından arıza akımını (kesme kapasitesi) kesmesini gerektirir - genellikle yukarı akım korumasıyla koordineli olarak. Fabrikamız, mühendislerin RMU'nun yük ayırıcısının devre kesiciye benzer arıza görevlerini yerine getirebileceğini varsaydığı arızalara tanık oldu. Bu tehlikeli bir yanılgıdır.

• Arıza yapma kapasitesi (en yüksek değer):Halka Ana Ünitenin yük kesme anahtarının yapma kapasitesi genellikle nominal kısa süreli akımın 2,5 ila 3 katıdır. 25kA/3s RMU için yapma kapasitesi en az 62,5kA tepe olmalıdır. Fabrikamız, en kötü durum asimetrisi altında üretim performansını doğrulamak için her partiyi sentetik bir test devresiyle test eder.
• Arıza kırma kapasitesi (RMS):Standart yük kesme anahtarları kısa devre akımlarını kesecek şekilde tasarlanmamıştır; sigortalara veya yukarı yöndeki devre kesicilere güvenirler. Tasarımınız RMU'yu yalnızca anahtarlama cihazı olarak kullanıyorsa, yukarı akış kesicinin sigorta özellikleriyle koordineli olduğundan emin olun. Ancak vakumlu devre kesiciyle donatılmış bir Halka Ana Ünitesi simetrik olarak 31,5kA'ya kadar kesme kapasitelerine sahip olabilir. Lugao Güç Co, Ltd. 24kV'da 25kA kesme kapasitesine sahip entegre VCB'li bir RMU sunar.
• Akım kesmeyi aktarın:Döngü konfigürasyonlarında, bir taraf açık olduğunda ve bir arıza meydana geldiğinde, RMU'nun transfer akımını kesmesi gerekir (tipik olarak 1,2x Ir'ye kadar). Fabrikamızın SF6 üç konumlu şalteri (kapalı, açık, topraklı) 850A transfer akımında 1000 çalışma için test edilmiştir.

Bir diğer kritik faktör ise toprak anahtarının yapma kapasitesidir. Toprak anahtarları canlı bir arıza üzerine kapanabilme özelliğine sahip olmalıdır; bu gereklilik genellikle göz ardı edilir. IEC 62271-102'ye göre toprak anahtarı, tepe dayanım akımına eşit bir nominal kısa devre yapma kapasitesine sahip olmalıdır. Fabrikamızın Halka Ana Ünitesi, 62,5kA tepe noktasında test edilmiş kilitli bir topraklama anahtarı içerir. Mühendislere, yalnızca termal dayanım için değil, hem yapım hem de kırma görevleri için de test sertifikaları talep etmelerini her zaman tavsiye ederiz.

Ayrıca bakımdan önce arıza giderme işlemlerinin sayısını da göz önünde bulundurun. Vakum kesicilerin elektriksel dayanıklılığı, anma akımında 100 tam arıza işlemi olabilir. Fabrikamızda 31,5kA'da 30 tam arıza kesintisi sağlamak için bakır-krom kontaklar kullanılmaktadır. Buna karşılık, SF6 döner anahtarların arıza giderme kapasitesi daha düşüktür; arktan kaynaklanan basınç artışına dayanırlar. Deneyimlerimize göre, fider koruması için sigortalı anahtar ve giriş için VCB'den oluşan bir kombinasyona sahip bir Halka Ana Ünitesinin belirtilmesi en iyi dengeyi sağlar. Lugao Güç Co, Ltd. Mühendislik desteğimizin bir parçası olarak bir koordinasyon çalışması sağlayarak arıza kapasitelerinizin röle ayarları ve trafo ani akımı ile uyumlu olmasını sağlar.

4. Hangi Mekanik ve Çevresel Dayanıklılık Testleri Bir Halka Ana Ünitenin Zorlu Koşullara Karşı Doğrulanmasını Sağlar?

Halka Ana Ünitesinin korozyon, titreşim veya aşırı sıcaklıklar nedeniyle arızalanması durumunda en iyi elektriksel parametreler bile hiçbir şey ifade etmez. Mühendisler veri sayfalarının ötesine bakmalı ve mekanik ve çevresel dayanıklılığın kanıtını talep etmelidir. Fabrikamız, her RMU tasarımını aşağıdaki doğrulama testlerine tabi tuttuğumuz ISO 17025 akredite laboratuvarına sahiptir. Genel bir kural olarak, eğer üretici bu raporları sağlayamıyorsa, ürününü belirtmeyin.

• Mekanik dayanıklılık (IEC 62271-1'e göre M1/M2 sınıfı):Yük ayırıcılar için M1 = 1000 işlem, M2 = 5000 işlem. Sık anahtarlanan ağlardaki (örn. kapasitör bankları veya rüzgar türbinleri) Halka Ana Üniteler için M2 sınıfını öneriyoruz. Lugao Power Co., Ltd. Halka Ana Ünitesi, üç konumlu anahtar üzerinde bakım gerektirmeden 10.000 işlem gerçekleştirir.
• IP koruma derecesi:Dış mekan RMU (kiosk tipi) için IP54 veya IP65 zorunludur. İç mekan için minimum IP3X. Fabrikamız suya batmaya eğilimli alanlar için IP67 sunmaktadır; 1 m suda 30 dakika boyunca test edilmiştir.
• Korozyon direnci (C5-M yüksek korozyon):ISO 12944'e göre endüstriyel veya denizcilik bölgelerinde kullanılan muhafazalar C5-M kaplama gerektirir. Fabrikamızda ASTM B117'ye göre 1000 saatlik tuz püskürtme testini geçen nanoseramik ön işlem + polyester toz kaplama kullanılmaktadır.
• Sıcaklık artış testi:1,1 x nominal akımda, gümüş kaplamalı kontaklar için kontaklardaki sıcaklık artışı 65K'yi geçmemelidir. Fabrikamız, fiber optik izlemeli sıcaklık artış testleri gerçekleştirerek Halka Ana Ünitemizin IEC limitlerinden %15 daha soğuk çalışmasını sağlar.
• Kısa devre ve iç ark testi:Standart 1s arkın ötesinde, basınç tahliye etkinliğini test ediyoruz. Fabrikamızın RMU'su, gazları operatörden uzağa yönlendiren ve 31,5kA/1s'de tam ölçekli testle doğrulanan bir arka ark kanalına sahiptir.

Sismik yeterlilik genellikle göz ardı edilir. Depreme yatkın bölgelerde, Halka Ana Ünitenin işlevselliğini kaybetmeden hızlanma seviyelerine (0,5g ila 1,0g) dayanması gerekir. Fabrikamız, RMU'muzu IEEE 693'e göre 0,8 g yatay ve 0,4 g dikey olarak nitelendirmiştir. Ayrıca, rakım azalmasını da göz önünde bulundurun: 1000 m'nin üzerinde, dielektrik mukavemeti 100 m'de yaklaşık %1 azalır. 2000 m'deki kurulumlar için fabrikamız artırılmış açıklıklara sahip değiştirilmiş bir yalıtım tasarımı sunmaktadır.

Son olarak KEMA, CESI veya IPH gibi bağımsız bir laboratuvardan tip testi raporları isteyin. Bu raporlar termal, dielektrik ve mekanik dizileri içermelidir. Lugao Power Co.,Ltd.'de tam tip test raporlarımızı güvenli bir portal aracılığıyla mühendislerin kullanımına sunuyoruz. Ayrıca dijital ikiz hizmetini de kullanıma sunduk: Sonlu elemanlar analizini kullanarak özel Halka Ana Ünite konfigürasyonunuzun mekanik ömrünü simüle ediyoruz. Bu proaktif doğrulama, hiçbir gizli zayıflığın ağınıza zarar vermemesini sağlar.

5. Yaşam Döngüsü Maliyetleri ve Modülerlik Uzun Vadeli Trafo Merkezi Planlamasını Nasıl Etkileyebilir?

Mühendisler genellikle ilk satın alma maliyetine odaklanır, ancak bir Halka Ana Ünitesinin toplam sahip olma maliyeti (TCO) 20-40 yılı kapsar. Fabrikamız 500'den fazla trafo merkezinden gelen verileri analiz etti ve bakım, enerji kayıpları ve genişletme maliyetlerinin toplam sahip olma maliyetinin %60'ını oluşturduğunu gördük. Bu nedenle, yalnızca ön fiyat üzerinden bir RMU seçmek, daha yüksek uzun vadeli harcamalara yol açar. Yaşam döngüsü perspektifini nasıl benimseyeceğiniz aşağıda açıklanmıştır.

• Bakım aralıkları ve erişim:SF6 sızdırmaz RMU, sızıntı oranının yılda %0,1'in altında olması durumunda 20 yıl boyunca gaz elleçleme gerektirmez. Fabrikamızın Ring Ana Ünitesi anahtarlama odası bakım gerektirmeyen bir tasarıma sahiptir. Ancak kuru hava üniteleri için periyodik basınç kontrollerine ihtiyaç vardır. Yerel ortaklarımıza 5 yıllık denetimler yapmaları için eğitim veriyoruz.
• Enerji kayıpları (yük kayıpları):Baralardaki ve kontaklardaki bakır kayıpları önemli olabilir. 20 yıl boyunca tam yükte 150 W kayıplı bir 630A RMU'nun (0,12 ABD Doları/kWh varsayılarak) yalnızca 3150 ABD Doları kayıp maliyeti vardır. Fabrikamız, gümüş-nikel alaşımı kullanarak kontak tasarımını optimize ederek kayıpları standart tasarımlara kıyasla %18 oranında azaltır.
• Modülerlik ve genişletilebilirlik:Geleceğe yönelik bir Halka Ana Ünitesi, gaz elleçleme veya bara sökme işlemine gerek kalmadan besleyici modüllerinin eklenmesine izin vermelidir. Fabrikamız modüler bir "tak ve veri yolu" sistemi sunmaktadır: 2 besleyicili bir RMU'yu 2 saatte 6 besleyiciye genişletebilirsiniz. Bu modülerlik, maliyetli trafo merkezi yeniden inşasını önler.
• Yedek parça bulunabilirliği:Üreticinin en az 25 yıl yedek parça garantisi verdiğinden emin olun. Lugao Güç Co, Ltd. RMU modellerimizin tüm bileşenlerini stokta tutar ve anında parça tanımlaması için her birime benzersiz bir QR kodu atarız.

Ayrıca planlanmamış kesintilerin maliyetini de göz önünde bulundurun. Fabrikamızın güvenilirlik veri tabanına göre, dahili ark sınıflandırmalı ve hataya dayanıklı mekanizmalara sahip Ring Ana Ünitesi, kesinti süresini %80 oranında azaltır. Bulut tabanlı bir izleme platformuna bağlanan kendi kendine teşhis sensörleri (sıcaklık, kısmi deşarj, gaz yoğunluğu) kullanıyoruz. Bu öngörücü bakım özelliği, başlangıç ​​maliyetine %3-5 oranında katkıda bulunur ancak yaşam döngüsü maliyetini ortalama %22 oranında azaltır. Kritik altyapılarda (hastaneler, veri merkezleri) çalışan mühendisler için, gerçek zamanlı analitiklere sahip “Akıllı RMU”muzu öneriyoruz.

Son olarak, üreticinin eğitim ve uzaktan destek sağlama becerisini değerlendirin. Fabrikamız, her Halka Ana Ünite siparişi için 2 günlük yerinde devreye alma eğitiminin yanı sıra vakum kesici için 10 yıllık bir garanti içerir. TCO'yu hesaplarken hizmetten çıkarma maliyetlerini de dahil edin: SF6 üniteleri sertifikalı gaz geri kazanımı gerektirirken çevre dostu kuru hava RMU'muz özel prosedürler olmadan hurdaya çıkarılabilir. Mühendisler Lugao Power Co.,Ltd.'yi seçerek finansal planlamayı operasyonel mükemmellikle uyumlu hale getiriyorlar.

Özet: Teknik Faktörlerin Tutarlı bir RMU Stratejisine Entegre Edilmesi

Halka Ana Ünitesinin seçilmesi, elektriksel sağlamlığı, çevresel uyumluluğu, güvenliği ve ekonomik öngörüyü dengeleyen çok boyutlu bir zorluktur. Mühendisler, tartışılamaz temeller olarak nominal gerilime ve kısa devre kapasitesine öncelik vermelidir. Daha sonra yalıtım ortamının (SF6, kuru hava veya katı) seçimi hem mevzuat uyumluluğunu hem de fiziksel ayak izini şekillendirir. Arıza oluşturma/kırma kapasiteleri, yalnızca veri sayfası iddialarıyla değil, tip testleri yoluyla da doğrulanmalıdır. Zorlu ortamlar için mekanik dayanıklılık ve korozyon direncine dair kanıt talep edin. Son olarak, modülerlik ve öngörücü bakımı içeren bir yaşam döngüsü maliyet analizi, pahalı yenilemeleri önleyecektir. Lugao'da fabrika mühendislerimiz, bu ilkelere uygun özelleştirilmiş RMU çözümleri oluşturmak için müşterilerle işbirliği yapar. Onlarca yıl boyunca güvenlik, güvenilirlik ve değer sağlayan bir spesifikasyon oluşturmak için sizi 20 yıllık saha verilerimizden ve Halka Ana Ünite yapılandırıcımızdan yararlanmaya davet ediyoruz.
