Gerilim Değerleri Halka Ana Ünite Performansını Nasıl Etkiler?

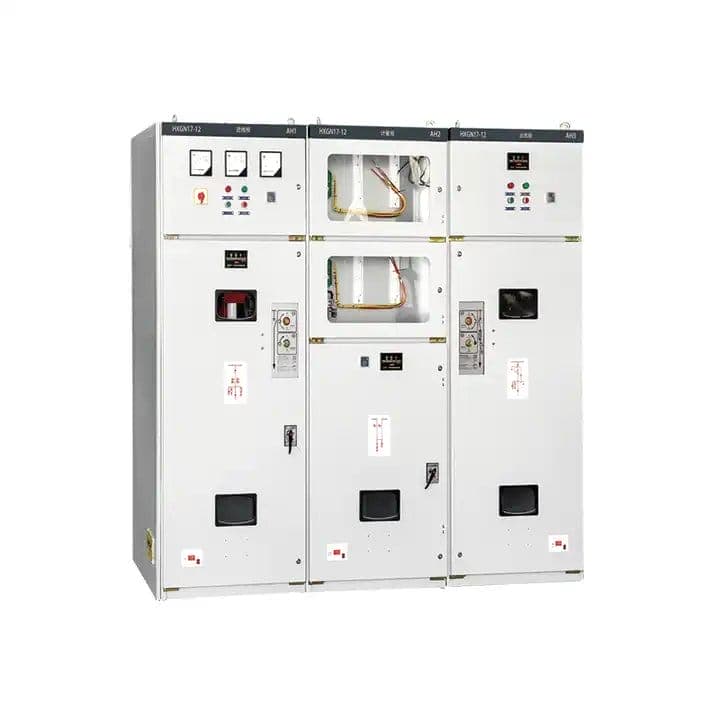

Gerilim değerleri yalnızca isim plakasındaki bir spesifikasyon değildir; onlar temel taşıdırHalka Ana Ünitesi(RMU) performansı, güvenliği ve uzun ömürlülüğü. Orta gerilim dağıtım şebekelerinde (tipik olarak 6kV ila 40,5kV), uygun olmayan gerilim derecesine sahip bir RMU'nun seçilmesi, ciddi izolasyon hatalarına, aşırı kısmi deşarja ve operasyonel kararsızlığa yol açar. Lugao Power Co.,Ltd.'de fabrikamız, baralardan vakum kesicilere kadar her bileşenin optimum elektriksel stres penceresi içinde çalışmasını sağlayan, şebeke voltaj profillerine tam olarak uyan Halka Ana Ünite çözümleri tasarlamıştır. Bu makale, voltaj değerlerinin neden dielektrik dayanımını, yük kesme kapasitesini ve hata toleransını belirlediğini açıklamaktadır.

Tesis yöneticileri ve endüstriyel tesis mühendisleri için, sistem nominal voltajı ile RMU dayanım yetenekleri arasındaki ilişkinin anlaşılması, maliyetli arıza sürelerini önler. 24kV'luk bir sisteme uygulanan 12kV için tasarlanmış bir Halka Ana Ünitesi, amaçlanan elektrik alanı stresinin iki katını yaşayacak, yalıtımın eskimesini hızlandıracak ve fazdan faza ark oluşma riskini artıracaktır. Tersine, daha düşük voltajlı bir ağ için bir RMU'nun aşırı belirtilmesi sermaye harcamalarını boşa harcar. Lugao Power Co., Ltd'deki fabrikamız. IEC 62271-200 ve GB/T 3906 standartlarıyla uyumlu, doğrulanmış voltaj değerlerine sahip özelleştirilebilir RMU'lar oluşturur. Bu kapsamlı kılavuz, şirket içi test verilerimiz ve saha deneyimimiz tarafından desteklenen, voltaj değerlerinin her performans parametresini nasıl etkilediğini açıklamaktadır.

Rehber

Gerilim Değeri Neden Halka Ana Ünitesindeki Dielektrik Dayanımı ve Yalıtım Koordinasyonunu Belirler?

Herhangi bir Halka Ana Ünitenin dielektrik performansı temel olarak nominal voltaj seviyesine bağlıdır. Gerilim değeri elektriksel açıklıkları, kaçak mesafelerini ve yalıtım ortamının türünü (SF6, katı epoksi veya kuru hava) etkiler. Lugao Power Co., Ltd.'nin Halka Ana Ünitesi için fabrikamız her bir RMU'yu, sistemin maksimum çalışma voltajıyla doğrudan ilişkili olan belirli bir güç frekansı dayanım voltajı ve yıldırım darbe dayanım voltajıyla tasarlar. Aşağıda voltaj değerlerinin yalıtım eşiklerini nasıl belirlediğinin ayrıntılı bir dökümü bulunmaktadır.

• Temel Yalıtım Seviyesi (BIL):12kV'luk bir RMU için standart yıldırım darbe dayanım gerilimi 75kV tepe noktasıdır. 24kV'lik bir ünite için BIL 125kV'a yükselir. Bu %66'lık artış, daha büyük faz aralığı ve sağlam katı yalıtım bariyerleri gerektirir.
• Kısmi Deşarj Başlangıç ​​Gerilimi (PDIV):Daha yüksek voltaj değerleri, kısmi deşarj risklerini katlanarak artırır. Fabrikamız, PDIV'nin 10pC'nin altında kalmasını sağlamak için her Halka Ana Ünitesini 1,5x nominal voltajda test eder. 36kV'ta PD kontrolü üç katmanlı epoksi döküm gerektirir.
• Açıklık ve Sızıntı:IEC 62271-1, 12kV için minimum 60 mm, 24kV için ise 120 mm'lik minimum açıklıkları zorunlu kılar. Halka Ana Ünite tasarımlarımız, standartları aşarken gerekli açıklıkları azaltmak için optimize edilmiş vakumlu döküm içerir.
• SF6 Basınca Bağlılık:Gaz yalıtımlı RMU'lar için, daha yüksek voltaj değerleri, dielektrik sertliğini korumak için daha yüksek SF6 gaz yoğunluğunu (12kV için 0,25 MPa ve 40,5kV için 0,45 MPa) gerektirir. Lugao Güç Co, Ltd. sızdırmaz kaynaklı paslanmaz çelik tanklar kullanır.

Fabrikamız 500'den fazla RMU kurulumunun test sonuçlarını derlemiştir. Aşağıdaki tablo, aşağıdakiler için voltaj değeri ile temel yalıtım parametreleri arasındaki doğrudan ilişkiyi göstermektedir:Lugao Güç Co, Ltd.Halka Ana Ünite serisi.

Doğru voltaj değerinin seçilmesi isteğe bağlı değildir. Bir Halka Ana Ünitesi tasarım voltajının üzerinde çalıştığında, iki yıl içinde elektrikli ağaçlandırma başlar. Fabrikamız her zaman ağın maksimum çalışma voltajına eşit veya %10 daha yüksek bir nominal voltajı olan bir RMU'nun belirtilmesini önerir. Lugao Güç Co, Ltd. her biri sertifikalı yüksek voltaj laboratuvarımızda dielektrik tip testleriyle doğrulanan 6kV'tan 40,5kV'a kadar özelleştirilmiş RMU'lar sunar.

Gerilim Değerleri Yük Ayırıcı Anahtarlamayı ve Kısa Devre Yapma Kapasitesini Doğrudan Nasıl Etkiler?

Halka Ana Ünitesinin yük kesme anahtarlama performansı ve kısa devre yapma kapasitesi statik değildir; nominal voltajla ölçeklenirler. Belirli bir fiziksel kontak tasarımı için voltaj değerinin arttırılması, anahtarlama işlemleri sırasında ark enerjisini yükseltir. Lugao Power Co., Ltd'deki fabrika mühendislerimiz. Halka Ana Ünitemizi hem voltajı hem de akımı aynı anda dikkate alan kontak geometrileriyle tasarlayın. Gerilim değerinin dinamik performansı nasıl etkilediği aşağıda açıklanmıştır.

• Ark Söndürme Yeteneği:12kV'ta, bir yük kesme anahtarı mm başına yaklaşık 250V'luk bir arkı söndürmelidir. 24kV'de ark voltajı iki katına çıkar ve daha hızlı kontak ayırma hızları ve geliştirilmiş ark olukları gerektirir. RMU'muz 40,5kV'a kadar tutarlı performans için eksenel manyetik alan vakum kesicilerini kullanır.
• Kapama Kapasitesi (Tepe Akımı):IEC standartları, bir Halka Ana Ünitesinin, nominal kısa devre akımının 2,5 katına kadar akımlara dayanmasını gerektirir. Bununla birlikte, daha yüksek sistem voltajları, temas basıncı artırılmadıkça izin verilen yapım akımını azaltır. Lugao Güç Co, Ltd. 40,5kV/1250A değerlerinde bile düşük kontak direncini koruyan gümüş tungsten kontaklar kullanır.
• Aşırı Gerilimlerin Anahtarlanması:Endüktif veya kapasitif yükleri değiştirirken, daha yüksek voltajlı RMU'lar daha ciddi yeniden ateşleme aşırı voltajları üretir. Fabrikamız, Halka Ana Ünitemizi 24kV'nin üzerindeki ağlar için RC sönümleyiciler veya parafudrlarla donatmaktadır.
• Temas Erozyon Oranı:Aynı sayıda yük kesme işlemi için, 36kV'luk bir RMU, uygun şekilde tasarlanmadığı takdirde kontakları 12kV'lik bir üniteye göre %40 daha hızlı aşındırır. Fabrikamız erozyonu en aza indirmek için CuCr50 kontak malzemesi kullanıyor ve elektrik ömrünü 10.000 operasyona çıkarıyor.

Aşağıda Lugao Power Co.,Ltd.'nin nasıl çalıştığını gösteren karşılaştırmalı bir tablo bulunmaktadır. Halka Ana Ünite serisi, IEC 62271-100 gerekliliklerini karşılarken veya aşarken voltaj değerlerinde performansı korur.

Fabrikamız Ring Ana Ünite ailemizde 2000'in üzerinde yük kesme testi gerçekleştirmiştir. Veriler, optimize edilmiş kontak tasarımıyla 40,5kV RMU'nun 12kV üniteyle benzer anahtarlama güvenilirliğine ulaşabileceğini doğruluyor. Lugao Güç Co, Ltd. her voltaj değeri için garantili kısa devre yapma ve kesme kapasiteleri sağlar. Rüzgar santralleri veya veri merkezleri gibi kritik uygulamalar için fabrikamız, geçici aşırı gerilimlere uyum sağlamak amacıyla nominal şebeke geriliminin üzerinde %15 güvenlik payı içeren gerilim derecesine sahip bir RMU seçilmesini önerir.

Gerilim Değeri Uyuşmazlıkları Ortaya Çıktığında Ne Olur – Ring Ana Ünitesinde Saha Arıza Modları

Fabrikamızın servis ekibinden elde edilen saha kanıtları, yanlış kurulumdan sonra Halka Ana Ünite arızasının ikinci en yaygın nedeninin voltaj değeri uyumsuzluğu olduğunu göstermektedir. 12kV dereceli bir RMU, 24kV'luk bir sisteme bağlandığında, sonuçlar öngörülebilir bir arıza ilerlemesini takip eder. Bu arıza modlarını anlamak, mühendislerin başlangıçtan itibaren doğru şekilde belirlemelerine yardımcı olur. Lugao Güç Co, Ltd. dünya çapında 150'den fazla uyumsuzluk vakasını belgelemiştir.

• Dielektrik Arıza (Fazdan Toprağa):Elektrik alan gerilimi iki katına çıkarak yalıtımın dielektrik dayanımını aşar. 6-12 ay içerisinde epoksi izolatörlerin üzerinde karbonlaşmış izler belirir. Fabrikamız, şalt cihazının tamamen değiştirilmesiyle sonuçlanan RMU burç atlamalarına tanık oldu.
• Dahili Ark Arızası:Aşırı voltaj, gaz bölmelerinin içindeki kalan havanın iyonlaşmasına neden olur. Nominal voltajın %30 aşılması durumunda SF6 yalıtımlı RMU'lar bile dielektrik özelliğini kaybeder. Fabrikamızın adli analizi, uyumsuz ünitelerdeki ark hatalarından kaynaklanan erimiş bakır sıçramasını ortaya çıkardı.
• VT/PT'lerin Erken Yaşlanması:Daha düşük değerler için tasarlanan gerilim transformatörleri manyetik olarak doyar, aşırı uyarma akımı çeker ve aşırı ısınır. Bu, ikincil yalıtım arızasına yol açar. Bir vakada, 12kV'luk bir RMU'nun PT'si, 20kV'luk bir sistemde 8 ay sonra patladı.
• Vakum Kesici Kalkan Hasarı:Daha yüksek voltaj gradyanları buhar kalkanı üzerindeki iyon bombardımanını hızlandırarak vakum bütünlüğünü azaltır. Fabrikamız, 24kV'de kullanılan 12kV'luk bir kesicinin, 30.000 nominal yerine 2000 operasyonda vakum kaybettiğini tespit etti.
• Kontrol Devresi Sorunları:Kapasitif bölücüler ve elektronik voltaj sensörleri, koruma röleleri için yanlış sinyaller üreterek, hatalı açmalara veya açma arızalarına neden olur. Lugao Güç Co, Ltd. voltaj sensörlerini tam olarak RMU'nun derecesine göre eşleştirmenizi önerir.

Riski ölçmek için fabrikamız, Halka Ana Ünite numuneleri üzerinde 1,2x, 1,5x ve 2,0x nominal gerilimde hızlandırılmış eskitme testleri gerçekleştirdi. Sonuçlar aşağıda özetlenmiştir.

Fabrikamız, Halka Ana Üniteyi seçmeden önce hem normal hem de beklenmedik koşullar altında sistemin maksimum voltajının doğrulanmasını önemle tavsiye eder. Lugao, yerinde voltaj denetimleri sunar ve voltaj yükselmelerine eğilimli ağlar için RMU'lara gelişmiş yalıtım sağlayabilir. Yalnızca etiket voltajına güvenmeyin; daima üreticiden dielektrik test raporları isteyin.

Ağınız için Doğru Zil Ana Ünite Gerilim Derecesini Nasıl Seçersiniz?

Halka Ana Ünitesi için en uygun voltaj değerinin seçilmesi, şebekenin nominal voltajının, maksimum sürekli çalışma voltajının, geçici aşırı voltaj seviyelerinin ve rakımın analizini gerektirir. Lugao'daki fabrikamız, RMU'nun 30 yıldan fazla performans göstermesini sağlayan sistematik bir seçim süreci geliştirmiştir. Aşağıda güç sistemi mühendislerimiz tarafından kullanılan adım adım metodolojiyi özetlemekteyiz.

• Adım 1: Sistemin en yüksek voltajını (Um) belirleyin.10kV nominal sistem için Um genellikle 12kV'dur. 20kV nominal için Um 24kV'dur. RMU için temel voltaj değeri olarak her zaman Um'yu kullanın.
• Adım 2: Rakım azalmasını hesaba katın.1000 m'nin üzerinde hava yalıtımı zayıflar. 1000 m'nin üzerindeki her 100 m için, voltaj değeri kapasitesini %1 azaltın. Fabrikamız 4000 m'ye kadar yüksekliği düzeltilmiş RMU'lar sağlamaktadır.
• Adım 3: Yıldırım aşırı geriliminin ciddiyetini değerlendirin.Yüksek izokeraunik seviyelere (>30 fırtınalı gün/yıl) sahip bölgeler, daha yüksek BIL'li RMU'lara ihtiyaç duyar. Lugao Güç Co, Ltd. Harici parafudrlarla güçlendirilmiş yalıtım sunar.
• Adım 4: Gelecekteki ağ yükseltmelerini düşünün.Dağıtım ağı 10 yıl içinde 12kV'tan 24kV'a yükseltilebilirse fabrikamız 24kV RMU satın almanızı ancak başlangıçta 12kV'de çalıştırmanızı önerir. Bu, yatırımın geleceğe hazır olmasını sağlar.
• Adım 5: Kısa devre seviyesi uyumluluğunu kontrol edin.Daha yüksek voltajlı RMU'lar genellikle aynı fiziksel boyut için daha düşük kısa devre akımı değerlerine sahiptir. RMU'nun nominal kısa süreli dayanım akımının (1s) sistemin arıza seviyesini aştığını doğrulayın.

Fabrikamız, Halka Ana Ünite ürün grubumuz için standart bir voltaj değeri matrisi üretir. Hızlı seçim için aşağıdaki tabloya bakın.

Fabrikamızda, herhangi bir Halka Ana Ünitesi için voltaj değeri seçiminde yardımcı olabilecek özel bir uygulama mühendisliği ekibi bulunmaktadır. Lugao Güç Co, Ltd. ayrıca standart dışı şebeke voltajlarıyla eşleşen özel isim plakası değerleri de sağlar. RMU satın alma işleminizi tamamlamadan önce daima bir gerilim dayanım testi sertifikası isteyin. Fabrikamız sevk edilen her RMU'da %100 rutin dielektrik testleri gerçekleştirir.

Lugao Power Co.,Ltd'den Özet ve Uygulanabilir Kılavuzlar

Gerilim değerleri, Halka Ana Ünite performansını etkileyen en kritik elektriksel parametrelerdir. Yalıtım koordinasyonundan yük kesme anahtarlamasına ve uzun vadeli güvenilirliğe kadar doğru voltaj değeri güvenliği sağlar, toplam sahip olma maliyetini azaltır ve plansız kesintileri önler. Fabrikamız mühendisler ve satın alma uzmanları için beş temel çıkarımı özetlemiştir.

• RMU nominal voltajını yalnızca nominal voltajla değil, her zaman sistemin en yüksek voltajıyla (Um) eşleştirin.
• Sık yıldırım veya anahtarlama dalgalanmalarının yaşandığı ağlar için gereken minimum değerden %20 daha yüksek BIL'ye sahip bir Halka Ana Ünitesi belirtin.
• Bir RMU'yu asla nominal voltajının %95'inin üzerinde sürekli olarak çalıştırmayın; kısmi deşarj bu eşiğin ötesinde önemli ölçüde hızlanır.
• Yükseklik, kirlilik seviyesi ve ortam sıcaklığı da dielektrik performansını etkiler; Lugao Power Co.,Ltd.'ye danışın. değer kaybı eğrileri için.
• Kurulumdan önce RMU'nun voltaj dayanım özelliklerini doğrulamak için fabrikada yapılan dielektrik testlerine yatırım yapın.

Fabrikamızın Halka Ana Ünitesi yelpazesi, her biri uluslararası standartlara göre tip testinden geçmiş 6kV'tan 40,5kV'a kadar voltaj değerlerini içerir. Lugao Power Co.,Ltd.'yi seçerek ağ çalışma süresini en üst düzeye çıkaran mühendislik çözümlerine erişim kazanırsınız.Bugün fabrikamızla iletişime geçinvoltaj uyumluluk değerlendirmesi için ve özel projeniz için özelleştirilmiş bir RMU veri sayfası alın.
