Tek Fazlı ve Üç Fazlı Güç Transformatörleri Arasındaki Temel Farklar Nelerdir?

giriiş

Tek fazlı ve üç fazlı sistemler arasındaki farkları anlamak, doğru sistemi seçerken kritik bir adımdırGüç Trafosuelektrik dağıtımı, endüstriyel tesisler veya altyapı projeleri için. Gerçek dünya uygulamalarında transformatör performansı, enerji verimliliğini, operasyonel kararlılığı, bakım maliyetini ve uzun vadeli güvenliği doğrudan etkiler. Konut elektrik şebekelerinden ağır sanayi tesislerine kadar, tek fazlı ve üç fazlı tasarımlar arasındaki seçim, elektrik enerjisinin ne kadar etkili bir şekilde iletileceğini ve kullanılacağını belirler.

LUGAO POWER CO.,LTD.'de transformatör tasarımı, üretimi ve test süreçlerini geliştirmek için onlarca yıl harcadık. Deneyimlerimiz, birçok satın alma ekibinin yalnızca voltaj değerlerine veya fiyata odaklandığını, faz konfigürasyonunu, yük davranışını ve yaşam döngüsü maliyetini göz ardı ettiğini göstermektedir. Fabrikamızda herGüç Trafosugenel spesifikasyonlardan ziyade uygulamaya dayalı gereksinimlere göre tasarlanmıştır.

İçindekiler

• Tek Fazlı Güç Transformatörü Nedir ve Nasıl Çalışır?
• Üç Fazlı Güç Transformatörü Nedir ve Neden Yaygın Olarak Kullanılır?
• Temel Yapısal ve Elektriksel Farklılıklar Nelerdir?
• Gerçek Uygulamalarda Performans, Verimlilik ve Maliyet Nasıl Karşılaştırılır?
• Özet
• SSS

Tek Fazlı Güç Transformatörü Nedir ve Nasıl Çalışır?

Tek fazlıGüç TrafosuTek bir alternatif voltaj dalga biçimini kullanarak devreler arasında enerji aktarmak için tasarlanmış bir elektrikli cihazdır. Frekans tutarlılığını korurken voltaj seviyelerini dönüştüren elektromanyetik indüksiyon prensibiyle çalışır. Bu tip transformatör, elektrik talebinin istikrarlı, öngörülebilir ve nispeten sınırlı olduğu düşük ila orta yük ortamlarında yaygın olarak uygulanır.

Mühendislik açısından bakıldığında, tek fazlı konfigürasyon yapısal basitlik ve operasyonel güvenilirlik sunar. Fabrikamızda bu tasarım, kompakt boyut ve maliyet verimliliğinin önemli olduğu konut dağıtım ağları, kırsal elektrifikasyon projeleri, hafif ticari binalar ve yardımcı güç sistemleri için yaygın olarak seçilmektedir.

Tek Fazlı Güç Transformatörü Uygulamada Nasıl Çalışır?

Tek fazlı çalışma mekanizmasıGüç Trafosugüç kaynağına bağlı bir birincil sargıya ve yüke bağlı bir ikincil sargıya dayanır. Alternatif akım birincil sargıdan aktığında, transformatör çekirdeği içinde değişken bir manyetik alan oluşturur. Bu manyetik akı, sekonder sargıda, iki sargı arasındaki sarım oranıyla belirlenen bir voltajı indükler.

Tasarım felsefemiz değişen yük koşullarında manyetik stabiliteyi korumaya odaklanır. Fabrikamızda, uzun süreli çalışma sırasında girdap akımı kaybını, histerezis kaybını ve termal stresi azaltmak için çekirdek malzeme seçimi, laminasyon kalınlığı ve sarım hizalaması dikkatle kontrol edilmektedir.

Tipik Elektriksel Parametreler ve Derecelendirme Aralıkları

Tek fazlı transformatörler genellikle dağıtım düzeyindeki uygulamalarla uyumlu belirli elektrik sınırları dahilinde üretilir. Aşağıda pratik kurulumlarda gözlemlenen en yaygın teknik özellikler bulunmaktadır.

• Nominal voltaj genellikle birincil tarafta 3 kV ile 35 kV arasında değişir
• İkincil voltaj seçenekleri tipik olarak 120 V, 220 V veya 240 V'yi içerir
• Nominal kapasite genellikle 100 kVA'nın altına düşer
• 50 Hz veya 60 Hz'de frekans uyumluluğu
• Sürekli veya aralıklı görev döngüleri için tasarlanmıştır

Bu parametreler tek fazlı bir devreye izin verirGüç TrafosuTalebin mütevazı ve dengeli olduğu yerlerde verimli bir şekilde performans göstermek. Mühendislik ekiplerimiz, daha uzun hizmet ömrünü desteklemek için yalıtım sınıfının ve termal marjların standart işletim gereksinimlerini aşmasını sağlar.

Yapısal Tasarım ve Malzeme Hususları

Tek fazlı bir transformatörün fiziksel yapısı performansı, güvenliği ve dayanıklılığı doğrudan etkiler. Çok fazlı sistemlerle karşılaştırıldığında yapısı daha basittir ancak yine de hassas imalat gerektirir.

• Düşük manyetik kayıp için optimize edilmiş lamine silikon çelik çekirdek
• Kararlı voltaj çıkışı için eşmerkezli veya katmanlı sarma yapısı
• Kurulum ortamına bağlı olarak yağa batırılmış veya kuru tip izolasyon
• Direğe monte veya iç mekan kurulumu için kompakt ayak izi
• Kısa devre koşullarında azaltılmış mekanik stres

Fabrikamızda her ünite, tutarlı performans sağlamak için boyut doğrulamasından ve izolasyon direnci testinden geçmektedir. Üretim sürecimiz, taşıma ve kurulum sırasında deformasyonu önlemek için mekanik sağlamlığı vurgular.

Yaygın Uygulama Senaryoları ve Kullanım Durumları

Tek fazlı transformatörler birçok güç dağıtım sisteminde önemli bir bileşen olmaya devam etmektedir. Esneklikleri, üç fazlı sistemlerin gereksiz veya pratik olmadığı çok çeşitli ortamlarda dağıtıma olanak tanır.

• Konut mahalleleri ve apartman kompleksleri
• Dağınık yük noktalarına sahip kırsal elektrik şebekeleri
• Küçük perakende ve ofis binaları
• Aydınlatma sistemleri ve kontrol devreleri
• Yedek ve yardımcı güç üniteleri

Deneyimlerimiz bu senaryolarda iyi tasarlanmış tek aşamalı bir sistemin olduğunu göstermektedir.Güç Trafosuistikrarlı voltaj regülasyonu ve minimum bakım gereksinimleri sunar. Fabrikamız, dış mekan dayanıklılığını artırmak için korozyona dayanıklı kaplamalar ve güçlendirilmiş terminalleri entegre etmektedir.

Gerçek Dünya Operasyonunda Avantajlar ve Sınırlamalar

Tek fazlı transformatörler birçok fayda sağlarken, güç altyapısını planlarken sınırlamalarının anlaşılması da aynı derecede önemlidir.

• Çok fazlı sistemlere kıyasla daha düşük başlangıç ​​maliyeti
• Daha basit kurulum ve kablolama gereksinimleri
• Değiştirme kolaylığı ve sistem genişletme
• Hızla değişen veya yüksek yükler altında sınırlı verimlilik
• Büyük motorlar veya ağır endüstriyel ekipmanlar için daha az uygundur

Tasarım aşamasında mühendislerimiz, seçilen transformatör tipinin zaman içinde kullanılabilir kalmasını sağlamak için yük profillerini ve gelecekteki genişletme planlarını değerlendirir. Fabrikamızda kalite kontrol, uzun vadeli güvenilirlik için kritik faktörler olan termal dayanıklılık ve yalıtım eskime performansına odaklanmaktadır.

Özetle tek aşamalıGüç Trafosudüşük ila orta güç dağıtımı için pratik ve uygun maliyetli bir çözümü temsil eder. Hassas bir şekilde tasarlandığında ve uygun uygulamalara yerleştirildiğinde minimum operasyonel karmaşıklıkla güvenilir performans sunar.

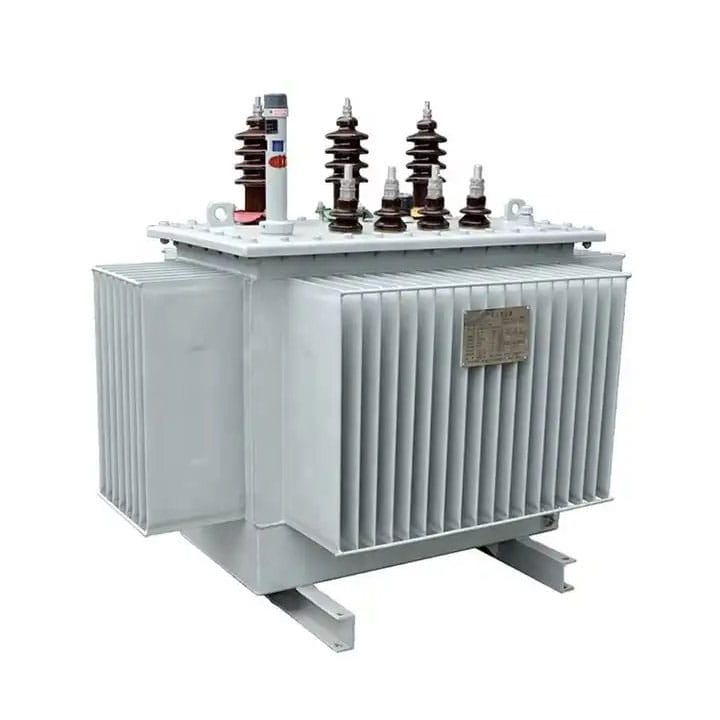

Üç Fazlı Güç Transformatörü Nedir ve Neden Yaygın Olarak Kullanılır?

Üç fazlıGüç TrafosuModern elektrik dağıtım sistemlerinde birbiriyle 120 derece farklı fazda olan üç alternatif akımı yönetmek için tasarlanmış temel bir cihazdır. Bu faz kayması, sürekli ve dengeli güç dağıtımına olanak tanıyarak orta ila yüksek yüklü uygulamalar için yüksek verimli ve kararlı olmasını sağlar. Tek fazlı ünitelerin aksine, üç fazlı transformatörler endüstriyel tesislerde, elektrik şebekelerinde, büyük ticari binalarda ve yüksek güvenilirlik ve enerji verimliliği gerektiren altyapı projelerinde vazgeçilmezdir.

Fabrikamızda sıkı çalışma ve güvenlik standartlarını karşılayan üç fazlı transformatörlerin üretimine odaklanıyoruz. Mühendislik yaklaşımımız hassas çekirdek tasarımını, gelişmiş sarma tekniklerini ve dikkatli yalıtım seçimini birleştirir. Bu tasarım öğeleri, her bir transformatörün değişken yük koşulları altında güvenilir performans, minimum enerji kaybı ve uzun süreli dayanıklılık sunmasını sağlamak için birlikte çalışır.

Üç Fazlı Güç Transformatörü Nasıl Çalışır?

Üç fazlı bir transformatör, her biri ilgili faza bağlanan üç grup birincil ve ikincil sargıdan oluşur. Akım birincil sargılardan aktığında lamine çekirdekte manyetik akı üretir. Bu akı, dönüş oranına göre sekonder sargılarda voltajı indükler. Doğru faz hizalaması, üç fazlı çıkışın sürekli ve dengeli elektrik gücü sağlamasını sağlar.

Fabrikamızda çekirdek konstrüksiyona özellikle dikkat ediyoruz. Girdap akımı ve histerezis kayıplarını en aza indirirken manyetik akı dağıtımını optimize eden, genellikle üç kollu veya beş kollu silikon çelik çekirdek konfigürasyonu kullanırız. Fabrikamız ayrıca termal sıcak noktaları önlemek ve dielektrik dayanımını artırmak için hassas sargı gerilimi kontrolü ve yalıtım katmanlaması uygulamaktadır.

Elektriksel ve Yapısal Özellikler

Üç fazlı transformatörler, tek fazlı ünitelere göre daha yüksek kapasite ve daha zorlu uygulamalar için tasarlanmıştır. Fabrikamızda genellikle yapılandırdığımız temel teknik parametreler aşağıdadır:

• Şebeke gereksinimlerine bağlı olarak 6 kV'tan 132 kV'a kadar veya daha yüksek birincil voltaj değerleri
• Endüstriyel dağıtım için genellikle 380 V ila 11 kV arasında ikincil voltaj
• 100 kVA'dan birkaç MVA'ya kadar değişen güç kapasitesi
• 50 Hz veya 60 Hz'de frekans uyumluluğu
• Transformatör soğutma tipleri: yağlı veya kuru tip, çevre ve güvenlik gerekliliklerine göre seçilmiştir

Bu özellikler üç fazlı ürünümüzünGüç TrafosuÜniteler, kararlı çıkış voltajını korurken ve sistem kayıplarını en aza indirirken büyük ve dinamik yük profillerini karşılayabilir.

Çekirdek ve Sargı Yapılandırma Seçenekleri

Üç fazlı transformatörler çekirdek ve sargı düzenlemelerinde esneklik sunar; bu da verimliliği, kısa devre performansını ve bakım gereksinimlerini doğrudan etkiler. Fabrikamız genellikle aşağıdaki tasarımları kullanır:

• Gerilim dönüşümü ve yük dengeleme ihtiyaçlarına bağlı olarak primer ve sekonder sargılar için yıldız (Y) veya Delta (Δ) bağlantılar
• Standart endüstriyel uygulamalar için üç kollu çekirdekler
• Yüksek kapasiteli ünitelerde geliştirilmiş manyetik simetri ve azaltılmış çekirdek kayıpları için beş kollu çekirdekler
• Isı dağılımını artırmak ve kısmi deşarj riskini azaltmak için katmanlı veya disk tipi sargılar

Ayrıca, sürekli çalışma senaryolarında bile transformatör ömrünü uzatan, yüksek termal ve elektriksel strese dayanacak şekilde tasarlanmış yalıtım sistemlerini de dahil ediyoruz. Mühendislik ekiplerimizLUGAO GÜÇ CO.,LTD.genel sistem güvenilirliğini artırırken titreşimi ve gürültüyü en aza indiren hassas çekirdek ve sarım düzeneğini vurgular.

Uygulamalar ve Endüstri Kullanım Durumları

Üç fazlı transformatörler, yüksek güç dağıtımı, sürekli çalışma ve verimlilik gerektiren uygulamalar için kritik öneme sahiptir. Üç fazlı ürünümüz için yaygın kullanım durumlarıGüç Trafosukatmak:

• Çelik, kimya ve üretim tesisleri dahil ağır sanayi tesisleri
• Şebeke güç dağıtım ağları ve trafo merkezi entegrasyonu
• Büyük ticari kompleksler, veri merkezleri ve hastaneler
• Rüzgar santralleri ve güneş enerjisi santralleri gibi yenilenebilir enerji projeleri
• Önemli elektrik yüklerine sahip yüksek katlı konut binaları

Fabrikamız, yük modellerini, çevre koşullarını ve gelecekteki genişleme ihtiyaçlarını değerlendirerek her senaryo için özelleştirilmiş çözümler sunar. Bu, teslim edilen her transformatörün yüksek verimliliği ve uzun vadeli operasyonel istikrarı korumasını sağlar.

Avantajlar ve Hususlar

Üç fazlı transformatörler, onları yüksek talepli uygulamalarda tercih edilir kılan çeşitli temel avantajlar sağlar:

• Daha yüksek enerji verimliliği ve kVA başına daha az bakır ve çekirdek kayıpları
• Endüstriyel motorlar ve ağır ekipmanlar için ideal, sürekli ve dengeli güç akışı
• Tek fazlı sistemlere kıyasla azaltılmış harmonik bozulma
• Teslim edilen enerji birimi başına daha düşük işletme ve bakım maliyetleri
• Sürekli yük koşullarında daha uzun servis ömrü

Ancak dikkatli kurulum, daha karmaşık koruma koordinasyonu ve daha yüksek ilk yatırım gerektirirler. Fabrikamızda bu sistemlerin doğru şekilde kurulmasını ve performans açısından optimize edilmesini sağlamak için rehberlik ve mühendislik desteği sağlıyoruz. Uygun üç fazı seçerekGüç Trafosusayesinde müşterilerimiz sistemin yaşam döngüsü boyunca önemli miktarda enerji tasarrufu ve operasyonel güvenilirlik elde edebilirler.

Özetle, üç fazlı transformatörler modern endüstriyel ve ticari güç dağıtımının vazgeçilmezidir. LUGAO'da fabrikamız, her ünitenin en zorlu uygulamalarda bile verimli, istikrarlı ve güvenilir performans sunmasını sağlamak için gelişmiş tasarım, hassas üretim ve sıkı kalite kontrolünü birleştirir.

Temel Yapısal ve Elektriksel Farklılıklar Nelerdir?

Tek fazlı ve üç fazlı arasındaki temel farkları anlamakGüç TransformatörleriBelirli bir uygulama için doğru ekipmanın seçilmesi açısından çok önemlidir. Her iki tip de elektromanyetik indüksiyon yoluyla voltaj dönüşümü gerçekleştirirken, yapısal konfigürasyonları, elektriksel özellikleri ve çalışma performansları önemli ölçüde farklılık gösterir. Fabrikamızda her zaman transformatör tasarımını yük gereksinimlerine, çalışma ortamına ve uzun vadeli performans beklentilerine uygun hale getirmeye önem veriyoruz.

Çekirdek Yapısı ve Sargı Farklılıkları

Çekirdek ve sargı konfigürasyonu, tek fazlı ve üç fazlı transformatörler arasındaki temel ayrımlardan biridir. Tek fazlı üniteler tipik olarak iki sargılı basit bir lamine çekirdeğe sahiptir: birincil ve ikincil. Buna karşılık, üç fazlı transformatörler üç set sargıya sahiptir ve fazlar arasındaki manyetik akıyı dengelemek için üç kollu veya beş kollu bir çekirdek kullanabilir.

• Tek fazlı: daha basit lamine çekirdek, daha az sargı, daha küçük boyut
• Üç fazlı: optimum akı dağıtımı için çok kollu çekirdek, üç birincil ve ikincil sargı
• Fabrikamız, girdap akımı kaybını en aza indirmek ve çalışma sırasında titreşimi azaltmak için hassas laminasyon istiflemeye odaklanmaktadır.

Elektriksel Performans ve Yük Taşıma

Elektrik açısından bakıldığında, tek fazlı transformatörler düşük ila orta yük uygulamaları için uygundur. Sabit yükler altında yeterli voltaj regülasyonu sağlarlar ancak hızlı değişen veya dengesiz yükler altında voltaj dalgalanmaları yaşayabilirler. Üç fazlı transformatörler ise sürekli ve dengeli güç dağıtımını sürdürerek endüstriyel motorlar, ağır makineler ve büyük ticari tesisler için idealdir.

• Tek fazlı: orta düzeyde verimlilik, konut ve hafif ticari yüklere uygun
• Üç fazlı: daha yüksek verimlilik, daha az enerji kaybı, yüksek talep gören endüstriyel sistemlere uygun
• Fabrikamız üç fazlı tasarımlarGüç TrafosuDalgalanan yükler altında termal performansı optimize etmek ve voltaj stabilitesini korumak için çekirdekler ve sargılar

Boyut, Ağırlık ve Kurulumla İlgili Hususlar

Bu transformatörlerin fiziksel boyutları ve kurulum gereksinimleri de farklılık göstermektedir. Tek fazlı üniteler kompakt, hafiftir ve taşıması kolaydır; bu da onları direğe monteli veya merkezi olmayan kurulumlara uygun hale getirir. Üç fazlı transformatörler, ek sargılar ve çekirdek malzemesi nedeniyle daha büyük bir kaplama alanına ve daha yüksek ağırlığa sahiptir, ancak kVA başına üstün güç yoğunluğu ve büyük merkezi sistemler için daha az kurulum karmaşıklığı sağlar.

• Tek fazlı: kurulumu kolay, minimum yapısal destek gerektirir
• Üç fazlı: Daha güçlü temeller ve koordineli kablolama gerektirir ancak daha büyük yükleri verimli bir şekilde destekler
• Fabrikamız, güvenli ve güvenilir dağıtım sağlamak için kurulum yönergeleri ve fabrikada test edilmiş yapılandırmalar sağlar

Maliyet ve Bakım Etkileri

Maliyet ve bakım hususları da önemlidir. Tek fazlı transformatörler genellikle daha düşük başlangıç ​​maliyetine sahiptir ve bakımı daha kolaydır. Ancak uzun süreli çalışmalarda üç fazlı transformatörler, daha yüksek verimlilik, daha az enerji kaybı ve daha uzun servis aralıkları nedeniyle daha düşük toplam sahip olma maliyeti sunabilir.

• Tek fazlı: daha düşük ön maliyet, bireysel ünitelerin daha kolay değiştirilmesi
• Üç aşamalı: Daha yüksek ilk yatırım, ancak zamanla daha düşük işletme ve bakım maliyetleri
• Fabrikamız, bakım ihtiyaçlarını en aza indirmek ve her iki tip için de daha uzun hizmet ömrü sağlamak amacıyla sağlam tasarım ve kalite güvencesine önem vermektedir.

Özetle, tek fazlı ve üç fazlı arasındaki temel yapısal ve elektriksel farklarGüç Transformatörleridarbe verimliliği, yük taşıma, kurulum ve maliyet. LUGAO POWER CO.,LTD.'de ekibimiz bu faktörleri titizlikle değerlendirerek, teslim edilen her transformatörün kendi özel uygulaması ve uzun vadeli performansı için optimize edilmesini sağlar.

Uygulamalarda Performans, Verimlilik ve Maliyet Nasıl Karşılaştırılır?

Performans karşılaştırması, pratik farklılıkların en belirgin hale geldiği yerdir. Tek fazlı sistemler eşit olmayan yük altında voltaj dalgalanması yaşayabilirken, üç fazlı sistemler daha düzgün güç akışı ve daha yüksek motor verimliliği sağlar.

Verimlilik ve Yük Dengesi

• Üç fazlı sistemler gücü fazlar arasında eşit olarak dağıtır
• kVA başına daha düşük bakır ve çekirdek kayıpları
• Endüstriyel motorlarla daha iyi uyumluluk
• Azaltılmış harmonik bozulma

Yaşam Döngüsü Boyunca Maliyet Konuları

• Tek fazlı ünitelerin başlangıç ​​maliyeti daha düşüktür
• Üç fazlı üniteler zamanla enerji kaybını azaltır
• Üç fazlı sistemlerde kVA başına bakım maliyeti daha düşüktür
• Sürekli yük altında daha uzun servis ömrü

Fabrika üretim verilerimiz, iyi tasarlanmış üç fazlı bir sistemin olduğunu doğrulamaktadır.Güç TrafosuEndüstriyel kullanıcılar için genellikle üstün yatırım getirisi sağlar. LUGAO POWER CO.,LTD.'de odak noktamız sadece üretim değil, çözümlerimizin sürdürülebilir, ölçeklenebilir güç sistemlerini desteklemesini sağlamaktır.

Özet

Tek fazlı ve üç fazlı transformatörler, elektrik şebekelerinde farklı amaçlara hizmet eder. Tek fazlı tasarımlar, düşük yüklü ortamlar için basitlik ve esneklik sunarken, üç fazlı sistemler zorlu uygulamalar için verimlilik, kararlılık ve ölçeklenebilirlik sağlar. Doğruyu seçmekGüç Trafosuyük özelliklerinin, gelecekteki genişletmelerin ve yaşam döngüsü maliyetinin derinlemesine anlaşılmasını gerektirir.

LUGAO POWER CO.,LTD.'de deneyimimiz, üretim hassasiyetimiz ve kalite kontrol sistemlerimiz, ürünlerimizin uluslararası standartları ve gerçek dünyadaki çalışma taleplerini karşılamasını sağlar. Fabrikamız, güvenilirlik ve uzun vadeli performans için tasarlanmış özelleştirilmiş transformatör çözümleriyle küresel müşterileri desteklemeye devam ediyor.

Yeni bir proje planlıyorsanız veya mevcut sisteminizi yükseltiyorsanız teknik ekibimiz profesyonel tavsiyeler ve özel çözümlerle sizi desteklemeye hazırdır.Bize Ulaşınuzmanlığımızın güç altyapınızı nasıl geliştirebileceğini tartışmak için bugün.

SSS

S1: Tek Fazlı ve Üç Fazlı Güç Transformatörleri Arasındaki Verimlilik Açısından Temel Farklılıklar Nelerdir?

Üç fazlı transformatörler genellikle daha verimlidir çünkü sürekli güç sağlarlar ve özellikle yüksek yük koşullarında çıkış birimi başına enerji kaybını azaltırlar.

S2: Endüstriyel uygulamalar için Tek Fazlı ve Üç Fazlı Güç Transformatörleri Arasındaki Temel Farklılıklar Nelerdir?

Endüstriyel uygulamalar, daha iyi motor performansı, yük dengesi ve zaman içinde daha düşük işletme maliyeti nedeniyle üç fazlı transformatörlerden daha fazla yararlanır.

S3: Bakım gereksinimlerinde Tek Fazlı ve Üç Fazlı Güç Transformatörleri Arasındaki Temel Farklılıklar Nelerdir?

Tek fazlı sistemler daha kolay bireysel değişime izin verirken, üç fazlı sistemler daha yapılandırılmış bakım gerektirir ancak daha uzun servis aralıkları sunar.

S4: Kurulum esnekliği açısından Tek Fazlı ve Üç Fazlı Güç Transformatörleri Arasındaki Temel Farklılıklar Nelerdir?

Tek fazlı ünitelerin kapalı veya merkezi olmayan konumlara kurulumu daha kolaydır, oysa üç fazlı transformatörler merkezi güç dağıtımı için optimize edilmiştir.

S5: Uzun vadeli maliyet açısından Tek Fazlı ve Üç Fazlı Güç Transformatörleri Arasındaki Temel Farklılıklar Nelerdir?

Üç fazlı transformatörlerin ilk maliyeti daha yüksek olmasına rağmen, artan verimlilik ve dayanıklılık nedeniyle genellikle daha düşük toplam sahip olma maliyeti sunarlar.
