XL-21 enerji dağıtım kabininin yapısal özellikleri ve bakım yöntemleri nelerdir?

Yapısal özellikler

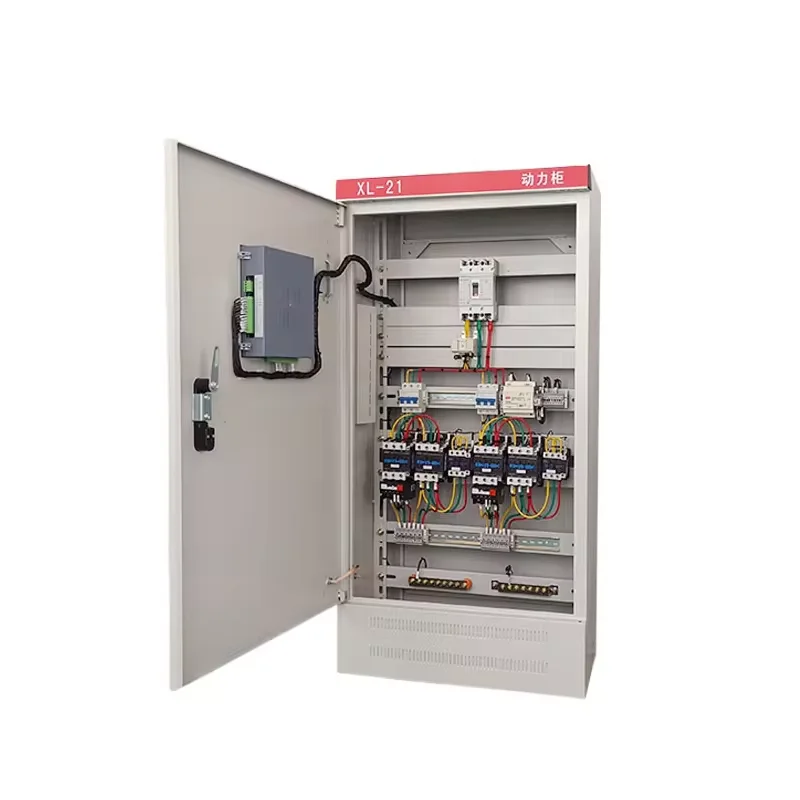

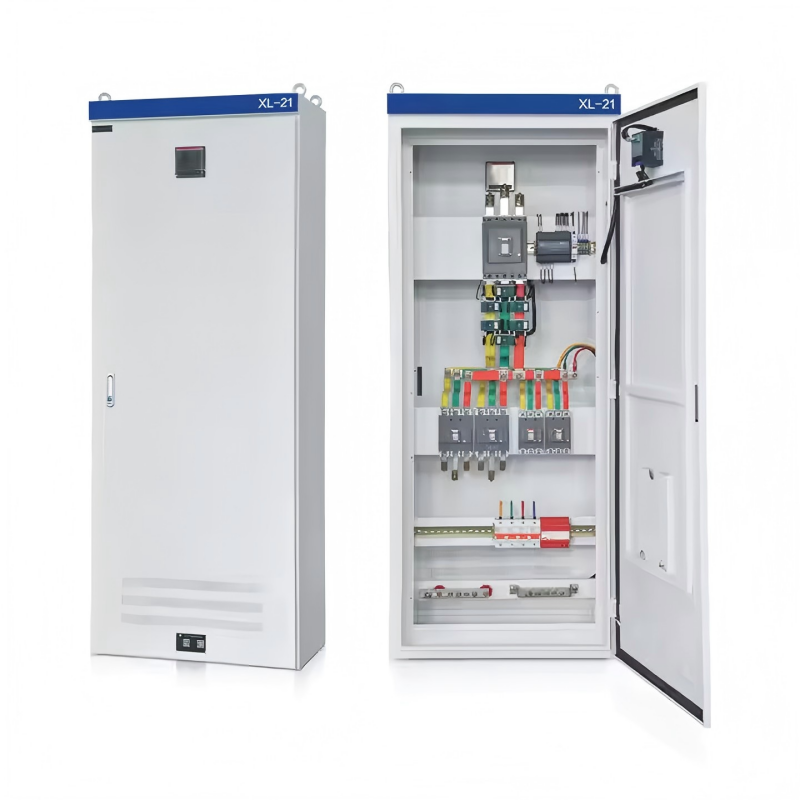

XL-21 alçak gerilim güç dağıtım kabini öncelikle, 50 Hz'e kadar AC frekansları ve 500 V'a kadar gerilimlere sahip üç fazlı, üç telli ve üç fazlı, dört telli sistemler kullanan endüstriyel ve madencilik işletmelerinde güç dağıtımının yanı sıra güç aydınlatması için kullanılır. Bükülmüş çelik plakalardan yapılmış kapalı bir muhafazadır. Bıçak anahtarı çalıştırma kolu, güç anahtarlaması sağlayan üst sağ ön sütunda bulunur. Bara gerilimini göstermek için dağıtım panosuna bir voltmetre takılmıştır. Ön kapı, kolay inceleme ve bakım için tüm dahili bileşenleri açığa çıkarır. Bu dağıtım kabini son teknoloji ürünü bileşenleri kullanarak kompakt bir tasarım, kolay bakım ve esnek kablolama konfigürasyonları sağlar. Kısa devre koruması için havalı devre kesiciler ve sigortalara ek olarak kabinde kontaktörler ve termik röleler de bulunur. Ön kapıda düğmeler ve gösterge ışıkları bulunur.

Kullanım ve Bakım

• Kurulum veya revizyondan sonra ve devreye almadan önce, güç dağıtım kutusu aşağıdaki muayene ve testlerden geçmelidir (bakım sonrası muayeneler ve testler, revizyonun niteliğine bağlıdır).

• Güç dağıtım kutusu içine monte edilen elektrikli ekipmanın ve ikincil kabloların çizim gerekliliklerine uygun olduğunu kontrol edin.

• Çalıştırma için kullanılan bıçaklı anahtarların ve devre kesicilerin esnek ve yapışmasız olduğunu kontrol edin.

• Elektrikli ekipmanın iyi temas halinde olduğunu ve amaçlanan çalışma gereksinimlerini karşıladığını kontrol edin.

• Güç dağıtım kutusunda yabancı cisim bulunmadığını ve bileşenleri sabitleyen vidaların gevşek olmadığını kontrol edin.

Çalışma Ortamı

• Ortam sıcaklığı: -50°C ila +40°C, 24 saat boyunca ortalama sıcaklık +36°C'yi geçmeyecek şekilde;

• Yükseklik: 2000 m'yi geçmeyecek;

• Bağıl nem: +40°C ortam hava neminde %50'yi geçmez;

                             Daha düşük nem oranlarında (örn. +20°C'de %90) daha yüksek bağıl neme izin verilir ve sıcaklık dalgalanmalarını hesaba katmak için orta düzeyde yoğuşmaya izin verilir.

• Cihaz dikeyden en fazla 5° eğimle kurulmalıdır. Cihaz şiddetli titreşim, darbe ve korozyondan uzak bir yere kurulmalıdır.
